Ваговимірювальний датчик

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 65061

Опубліковано: 25.11.2011

Завантажити PDF файл.

Формула / Реферат

Ваговимірювальний датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, вихідні обмотки яких також увімкнені за диференціальною схемою, причому обидві пари ферочутливих елементів розташовані одна відносно іншої на відстані, що дорівнює половині довжини джерела магнітного поля, а кінці вихідних обмоток ферочутливих елементів, розташованих з одного боку джерела магнітного поля, об'єднано, який відрізняється тим, що застосовано додаткові два джерела магнітного поля, розміщені по обидва боки від основного джерела магнітного поля та з'єднані з ним немагнітними перемичками.

Текст

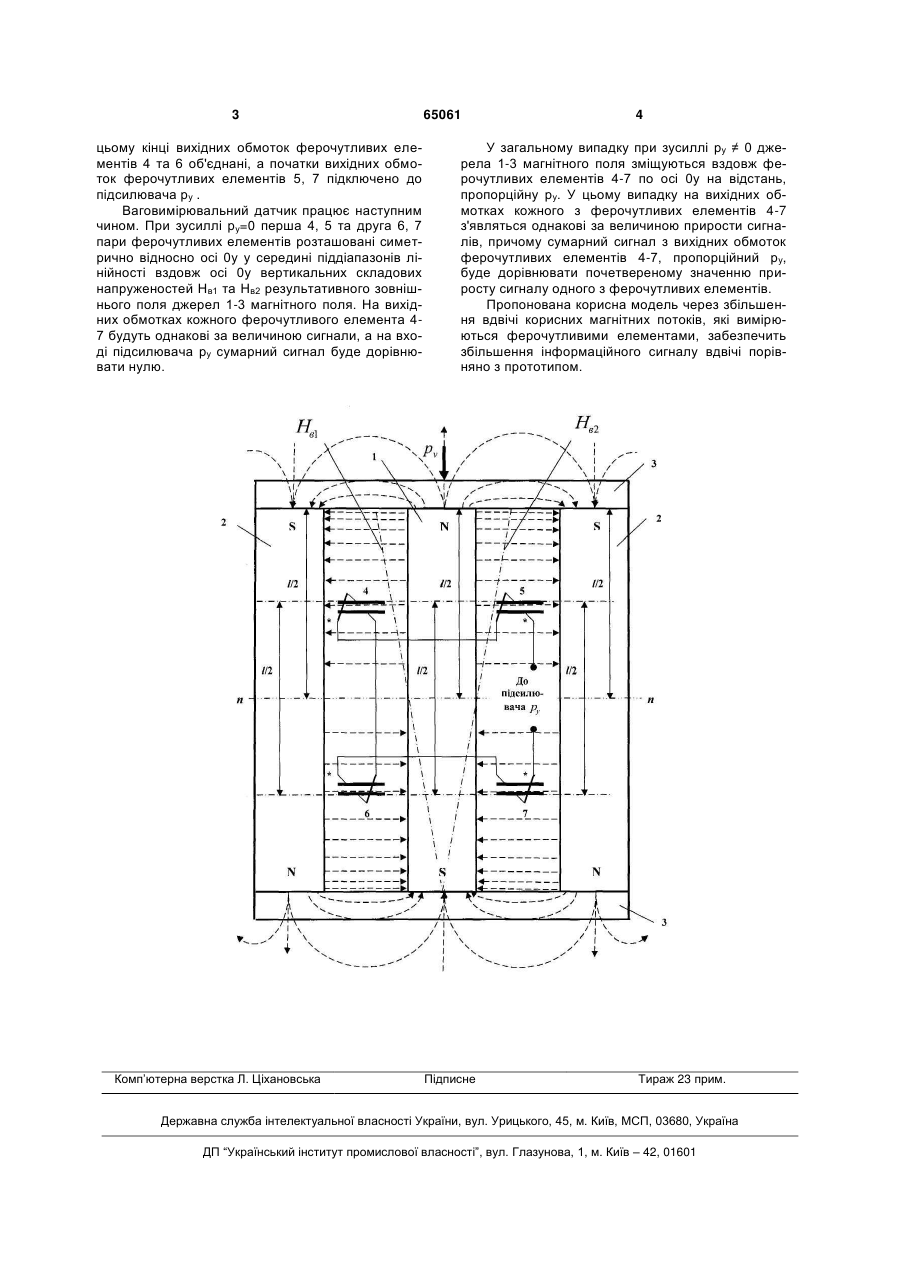

Ваговимірювальний датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, вихідні обмо 3 цьому кінці вихідних обмоток ферочутливих елементів 4 та 6 об'єднані, а початки вихідних обмоток ферочутливих елементів 5, 7 підключено до підсилювача ру . Ваговимірювальний датчик працює наступним чином. При зусиллі ру=0 перша 4, 5 та друга 6, 7 пари ферочутливих елементів розташовані симетрично відносно осі 0у у середині піддіапазонів лінійності вздовж осі 0у вертикальних складових напруженостей Нв1 та Нв2 результативного зовнішнього поля джерел 1-3 магнітного поля. На вихідних обмотках кожного ферочутливого елемента 47 будуть однакові за величиною сигнали, а на вході підсилювача ру сумарний сигнал буде дорівнювати нулю. Комп’ютерна верстка Л. Ціхановська 65061 4 У загальному випадку при зусиллі ру ≠ 0 джерела 1-3 магнітного поля зміщуються вздовж ферочутливих елементів 4-7 по осі 0у на відстань, пропорційну ру. У цьому випадку на вихідних обмотках кожного з ферочутливих елементів 4-7 з'являться однакові за величиною прирости сигналів, причому сумарний сигнал з вихідних обмоток ферочутливих елементів 4-7, пропорційний ру, буде дорівнювати почетвереному значенню приросту сигналу одного з ферочутливих елементів. Пропонована корисна модель через збільшення вдвічі корисних магнітних потоків, які вимірюються ферочутливими елементами, забезпечить збільшення інформаційного сигналу вдвічі порівняно з прототипом. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Weight-measuring indicator

Автори англійською

Smyrnyi Mykhailo Fedorovych

Назва патенту російською

Весоизмерительный датчик

Автори російською

Смирный Михаил Федорович

МПК / Мітки

Автор: Смірний Михайло Федорович

МПК: G01G 9/00

Мітки: датчик, ваговимірювальний

Формула / Реферат:

Ваговимірювальний датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, другу пару ферочутливих елементів, вихідні обмотки яких також увімкнені за диференціальною схемою, причому обидві пари ферочутливих елементів розташовані одна відносно іншої на відстані, що дорівнює половині довжини джерела магнітного поля, а кінці вихідних обмоток...
