Пристрій для регулювання багатопараметричної системи

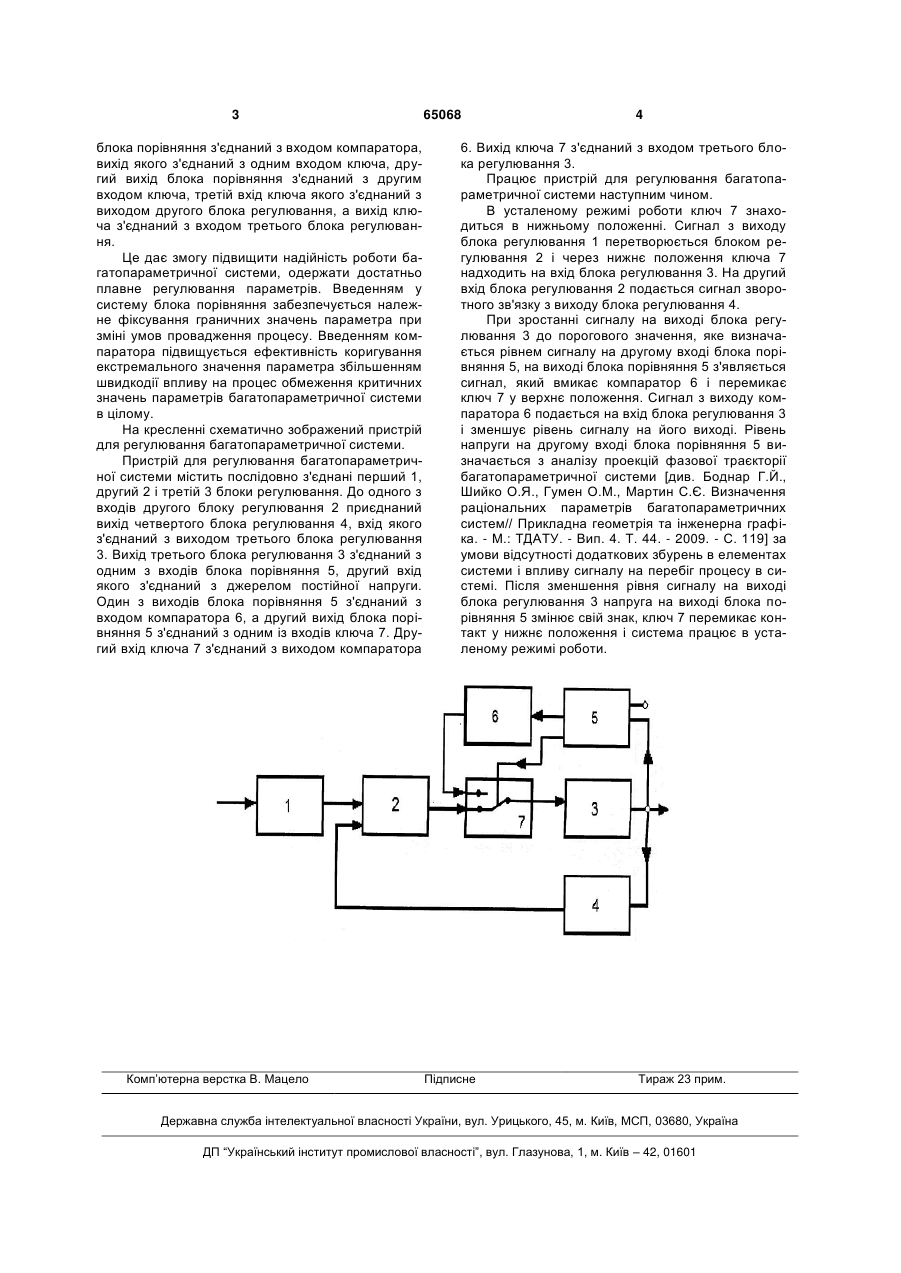

Пристрій для регулювання багатопараметричної системи, який містить перший блок регулювання, з'єднаний з другим і третім блоком регулювання, до одного з входів другого блока регулювання приєднаний вихід четвертого блока 3 блока порівняння з'єднаний з входом компаратора, вихід якого з'єднаний з одним входом ключа, другий вихід блока порівняння з'єднаний з другим входом ключа, третій вхід ключа якого з'єднаний з виходом другого блока регулювання, а вихід ключа з'єднаний з входом третього блока регулювання. Це дає змогу підвищити надійність роботи багатопараметричної системи, одержати достатньо плавне регулювання параметрів. Введенням у систему блока порівняння забезпечується належне фіксування граничних значень параметра при зміні умов провадження процесу. Введенням компаратора підвищується ефективність коригування екстремального значення параметра збільшенням швидкодії впливу на процес обмеження критичних значень параметрів багатопараметричної системи в цілому. На кресленні схематично зображений пристрій для регулювання багатопараметричної системи. Пристрій для регулювання багатопараметричної системи містить послідовно з'єднані перший 1, другий 2 і третій 3 блоки регулювання. До одного з входів другого блоку регулювання 2 приєднаний вихід четвертого блока регулювання 4, вхід якого з'єднаний з виходом третього блока регулювання 3. Вихід третього блока регулювання 3 з'єднаний з одним з входів блока порівняння 5, другий вхід якого з'єднаний з джерелом постійної напруги. Один з виходів блока порівняння 5 з'єднаний з входом компаратора 6, а другий вихід блока порівняння 5 з'єднаний з одним із входів ключа 7. Другий вхід ключа 7 з'єднаний з виходом компаратора Комп’ютерна верстка В. Мацело 65068 4 6. Вихід ключа 7 з'єднаний з входом третього блока регулювання 3. Працює пристрій для регулювання багатопараметричної системи наступним чином. В усталеному режимі роботи ключ 7 знаходиться в нижньому положенні. Сигнал з виходу блока регулювання 1 перетворюється блоком регулювання 2 і через нижнє положення ключа 7 надходить на вхід блока регулювання 3. На другий вхід блока регулювання 2 подається сигнал зворотного зв'язку з виходу блока регулювання 4. При зростанні сигналу на виході блока регулювання 3 до порогового значення, яке визначається рівнем сигналу на другому вході блока порівняння 5, на виході блока порівняння 5 з'являється сигнал, який вмикає компаратор 6 і перемикає ключ 7 у верхнє положення. Сигнал з виходу компаратора 6 подається на вхід блока регулювання 3 і зменшує рівень сигналу на його виході. Рівень напруги на другому вході блока порівняння 5 визначається з аналізу проекцій фазової траєкторії багатопараметричної системи [див. Боднар Г.Й., Шийко О.Я., Гумен О.М., Мартин С.Є. Визначення раціональних параметрів багатопараметричних систем// Прикладна геометрія та інженерна графіка. - М.: ТДАТУ. - Вип. 4. Т. 44. - 2009. - С. 119] за умови відсутності додаткових збурень в елементах системи і впливу сигналу на перебіг процесу в системі. Після зменшення рівня сигналу на виході блока регулювання 3 напруга на виході блока порівняння 5 змінює свій знак, ключ 7 перемикає контакт у нижнє положення і система працює в усталеному режимі роботи. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
