Тонкошаровий відстійник
Номер патенту: 65069
Опубліковано: 25.11.2011
Автори: Савін Валерій Валерійович, Малевич Олександр Олександрович, Герасимчук Олександр Володимирович
Формула / Реферат
Тонкошаровий відстійник, який містить корпус з нахиленим днищем, усередині якого знаходиться блок нахилених пластин, які розташовані паралельними рядами, вхідний патрубок для підведення води, що очищується, та патрубок для зливу очищеної (освітленої) води, бункера для відведення уловленого осаду, який відрізняється тим, що встановлені пластини, виконані гофрованими і складаються з плоскостей, кут між якими перевищує кут природного укосу матеріалу, який осідає.
Текст

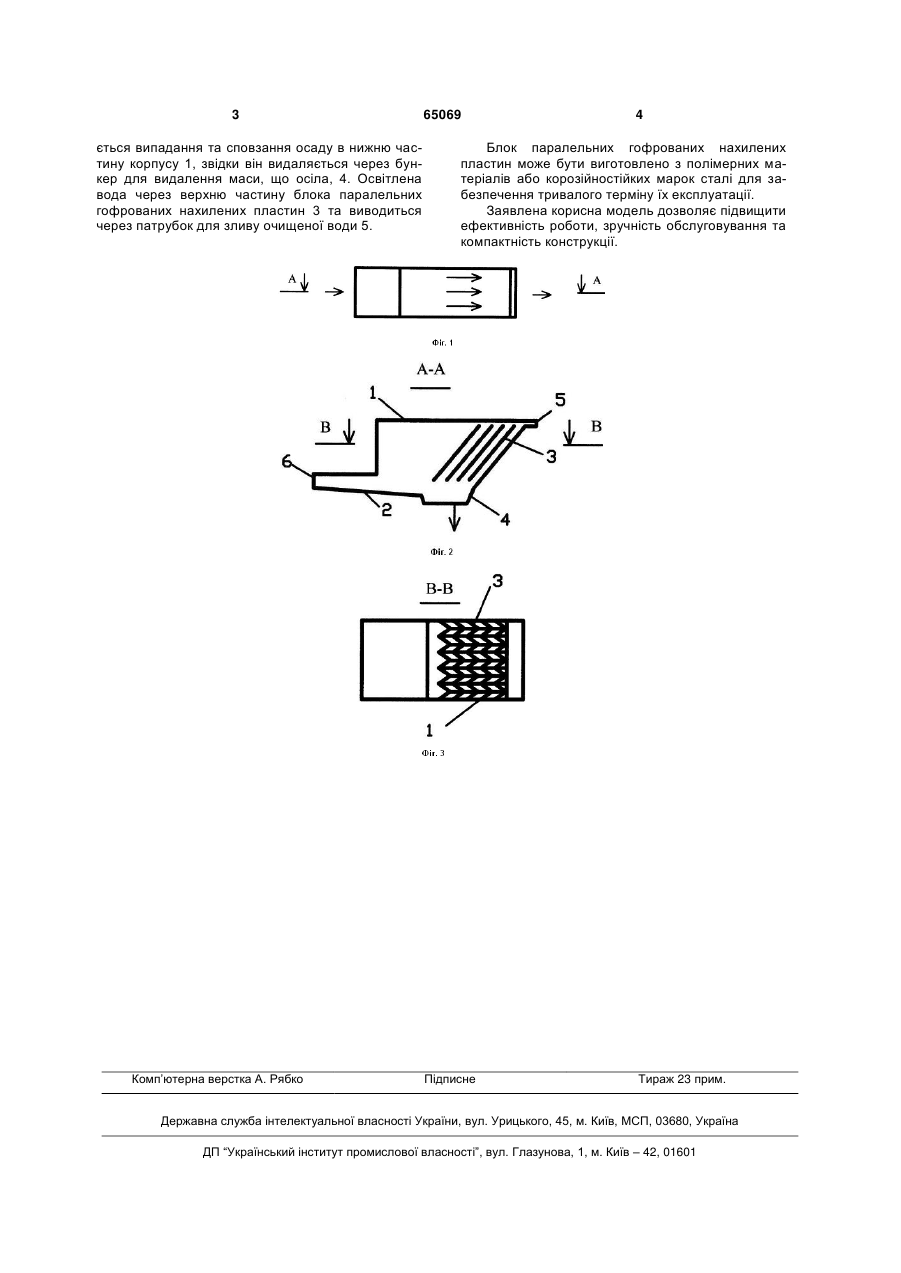

Тонкошаровий відстійник, який містить корпус з нахиленим днищем, усередині якого знаходиться 3 ється випадання та сповзання осаду в нижню частину корпусу 1, звідки він видаляється через бункер для видалення маси, що осіла, 4. Освітлена вода через верхню частину блока паралельних гофрованих нахилених пластин 3 та виводиться через патрубок для зливу очищеної води 5. Комп’ютерна верстка А. Рябко 65069 4 Блок паралельних гофрованих нахилених пластин може бути виготовлено з полімерних матеріалів або корозійностійких марок сталі для забезпечення тривалого терміну їх експлуатації. Заявлена корисна модель дозволяє підвищити ефективність роботи, зручність обслуговування та компактність конструкції. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThin-layer settler
Автори англійськоюMalevych Oleksandr Oleksandrovych, Savin Valerii Valeriiovych, Herasymchuk Oleksandr Volodymyrovych
Назва патенту російськоюТонкослойный отстойник
Автори російськоюМалевич Александр Александрович, Савин Валерий Валерьевич, Герасимчук Александр Владимирович
МПК / Мітки
МПК: B01D 21/00
Мітки: тонкошаровий, відстійник
