Система підведення води до форсунок шнекового виконавчого органу очисного комбайна
Номер патенту: 65169
Опубліковано: 25.11.2011
Автори: Косарев Іван Васильович, Висоцький Геннадій Васильович, Косарев Олексій Васильович, Чайков Євген Михайлович, Степаненко Сергій Володимирович, Ковальчук Олександр Миколайович, Бублик Михайло Леонідович
Формула / Реферат
1. Система підведення води до форсунок шнекового виконавчого органу очисного комбайна, що складається з порожнистого вала, сполучного рукава й корпусу виконавчого органу з каналами, яка відрізняється тим, що у порожнистий вал редуктора встановлений зворотний клапан.
2. Система підведення води за п. 1, яка відрізняється тим, що зворотний клапан установлений між порожнистим валом і сполучним рукавом.
3. Система підведення води за п. 1, яка відрізняється тим, що зворотний клапан установлений у сполучний рукав.
4. Система підведення води за п. 1, яка відрізняється тим, що зворотний клапан установлений між сполучним рукавом і корпусом виконавчого органу.
5. Система підведення води за п. 1, яка відрізняється тим, що зворотний клапан установлений у корпус виконавчого органу.
Текст

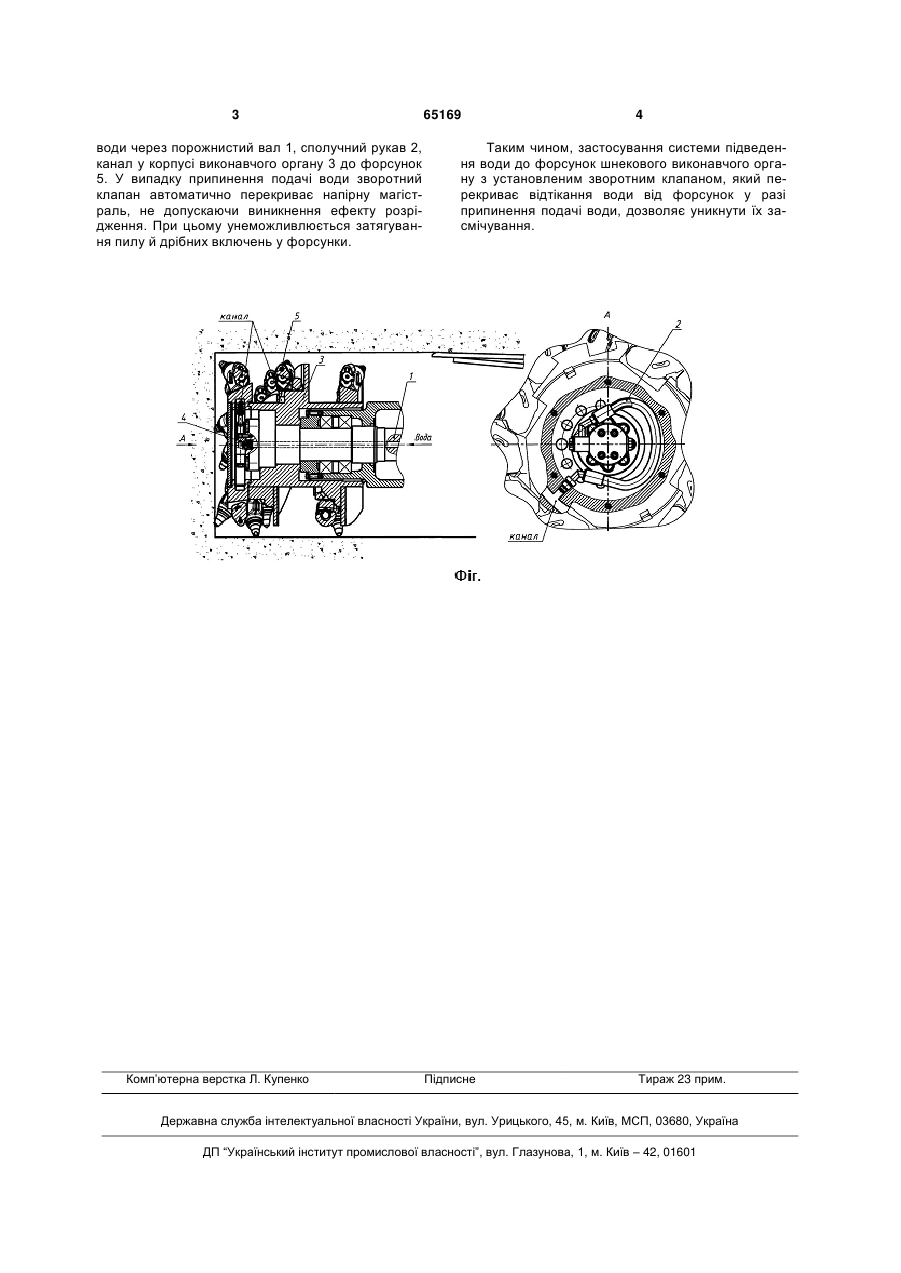

1. Система підведення води до форсунок шнекового виконавчого органу очисного комбайна, 3 води через порожнистий вал 1, сполучний рукав 2, канал у корпусі виконавчого органу 3 до форсунок 5. У випадку припинення подачі води зворотний клапан автоматично перекриває напірну магістраль, не допускаючи виникнення ефекту розрідження. При цьому унеможливлюється затягування пилу й дрібних включень у форсунки. Комп’ютерна верстка Л. Купенко 65169 4 Таким чином, застосування системи підведення води до форсунок шнекового виконавчого органу з установленим зворотним клапаном, який перекриває відтікання води від форсунок у разі припинення подачі води, дозволяє уникнути їх засмічування. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for water supply to injection nozzles of a screw actuator of a shearer
Автори англійськоюBublyk Mykhailo Leonidovych, Vysotskyi Gennadii Vasyliovych, Kovalchuk Oleksandr Mykolaiovych, Kosariev Ivan Vasyliovych, Kosariev Oleksii Vasyliovych, Stepanenko Serhii Volodymyrovych, Chaikov Yevhen Mykhailovych
Назва патенту російськоюСистема подвода воды к форсункам шнекового исполнительного органа очистного комбайна
Автори російськоюБублик Михаил Леонидович, Высоцкий Геннадий Васильевич, Ковальчук Александр Николаевич, Косарев Иван Васильевич, Косарев Алексей Васильевич, Степаненко Сергей Владимирович, Чайков Евгений Михайлович
МПК / Мітки
МПК: E21F 3/00
Мітки: води, шнекового, система, органу, підведення, форсунок, очисного, комбайна, виконавчого
Код посилання
<a href="https://ua.patents.su/2-65169-sistema-pidvedennya-vodi-do-forsunok-shnekovogo-vikonavchogo-organu-ochisnogo-kombajjna.html" target="_blank" rel="follow" title="База патентів України">Система підведення води до форсунок шнекового виконавчого органу очисного комбайна</a>
