Газогенератор
Номер патенту: 65197
Опубліковано: 25.11.2011
Автори: Губачева Лариса Олександрівна, Андреєв Олександр Олександрович, Шевченко Дар'я Юріївна
Формула / Реферат
Газогенератор, що містить корпус, під із отвором у днищі, киснево-газовий пальник, встановлений у корпусі на підшипниках ковзання, механізм повороту киснево-газового пальника, гартувальну камеру, шлюзову ємність для золи, який відрізняється тим, що у зоні поду, де утворюється рідкий шлак, розміщено графітові електроди, через які короткочасно пропускається електричний струм.
Текст

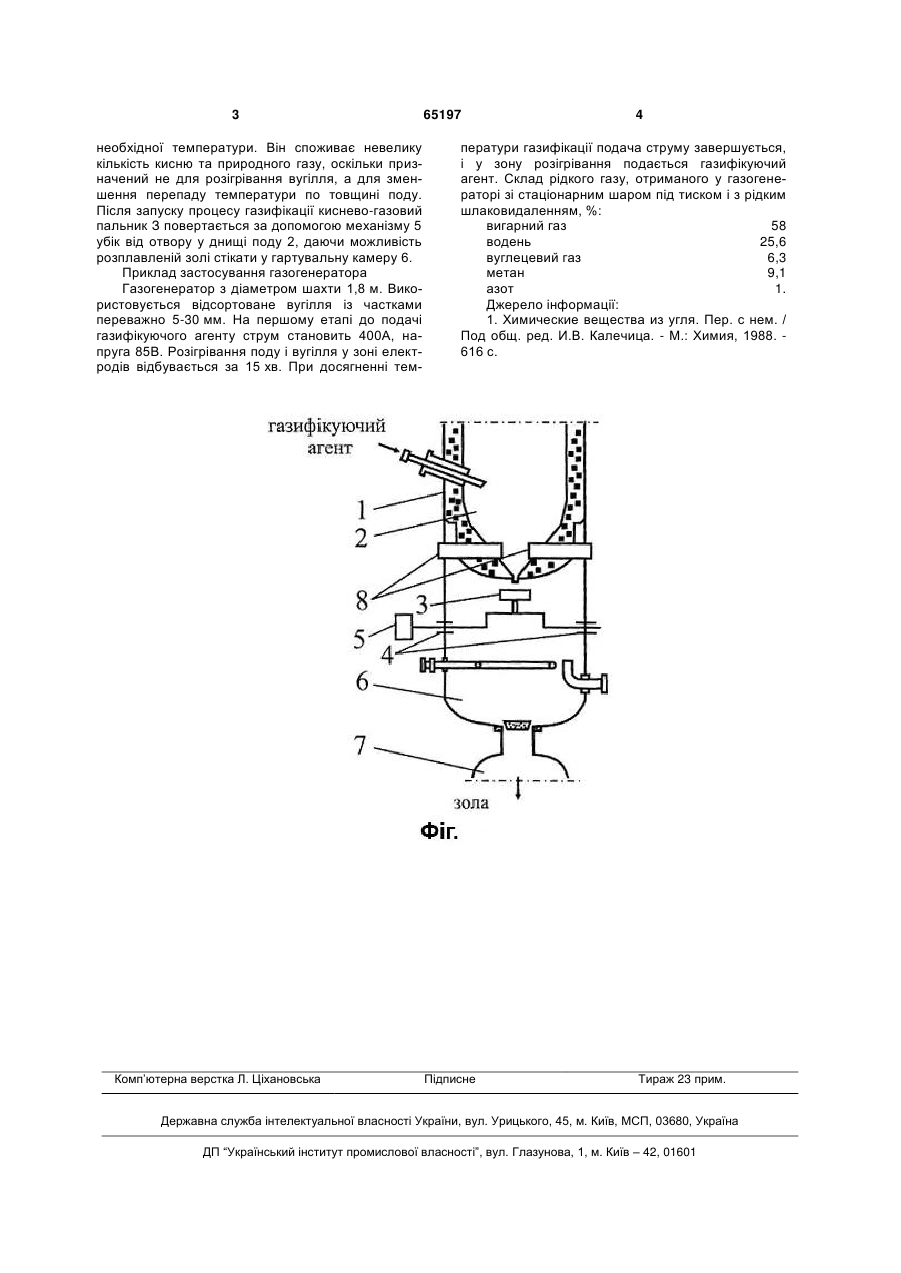

Газогенератор, що містить корпус, під із отвором у днищі, киснево-газовий пальник, встановлений у корпусі на підшипниках ковзання, механізм повороту киснево-газового пальника, гартувальну камеру, шлюзову ємність для золи, який відрізняється тим, що у зоні поду, де утворюється рідкий шлак, розміщено графітові електроди, через які короткочасно пропускається електричний струм. (19) (21) u201106469 (22) 23.05.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) ГУБАЧЕВА ЛАРИСА ОЛЕКСАНДРІВНА, АНДРЕЄВ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, ШЕВЧЕНКО ДАР'Я ЮРІЇВНА (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ 3 необхідної температури. Він споживає невелику кількість кисню та природного газу, оскільки призначений не для розігрівання вугілля, а для зменшення перепаду температури по товщині поду. Після запуску процесу газифікації киснево-газовий пальник З повертається за допомогою механізму 5 убік від отвору у днищі поду 2, даючи можливість розплавленій золі стікати у гартувальну камеру 6. Приклад застосування газогенератора Газогенератор з діаметром шахти 1,8 м. Використовується відсортоване вугілля із частками переважно 5-30 мм. На першому етапі до подачі газифікуючого агенту струм становить 400А, напруга 85В. Розігрівання поду і вугілля у зоні електродів відбувається за 15 хв. При досягненні тем Комп’ютерна верстка Л. Ціхановська 65197 4 ператури газифікації подача струму завершується, і у зону розігрівання подається газифікуючий агент. Склад рідкого газу, отриманого у газогенераторі зі стаціонарним шаром під тиском і з рідким шлаковидаленням, %: вигарний газ 58 водень 25,6 вуглецевий газ 6,3 метан 9,1 азот 1. Джерело інформації: 1. Химические вещества из угля. Пер. с нем. / Под общ. ред. И.В. Калечица. - М.: Химия, 1988. 616 с. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas generator
Автори англійськоюHubacheva Larysa Oleksandrivna, Andreiev Oleksandr Oleksandrovych, Shevchenko Daria Yuriivna
Назва патенту російськоюГазогенератор
Автори російськоюГубачева Лариса Александровна, Андреев Александр Александрович, Шевченко Дарья Юрьевна
МПК / Мітки
МПК: C10J 3/18, C10H 11/00
Мітки: газогенератор
