Газогенератор
Номер патенту: 59557
Опубліковано: 25.05.2011
Автори: Губачева Лариса Олександрівна, Шевченко Дар'я Юріївна, Андреєв Олександр Олександрович
Формула / Реферат
Газогенератор, що містить шлюзову ємність для вугілля, корпус, який охолоджується водою, робочу камеру, розподільник з приводом, клиноподібний рухомий важіль, який охолоджується водою, грати з приводом, шлюзову ємність для золи та скрубер-холодильник, який відрізняється тим, що грати споряджено диском, у нижній частині якого виконано бурт у вигляді ексцентрика, що контактує з підпружиненим роликом, розміщеним у корпусі.
Текст

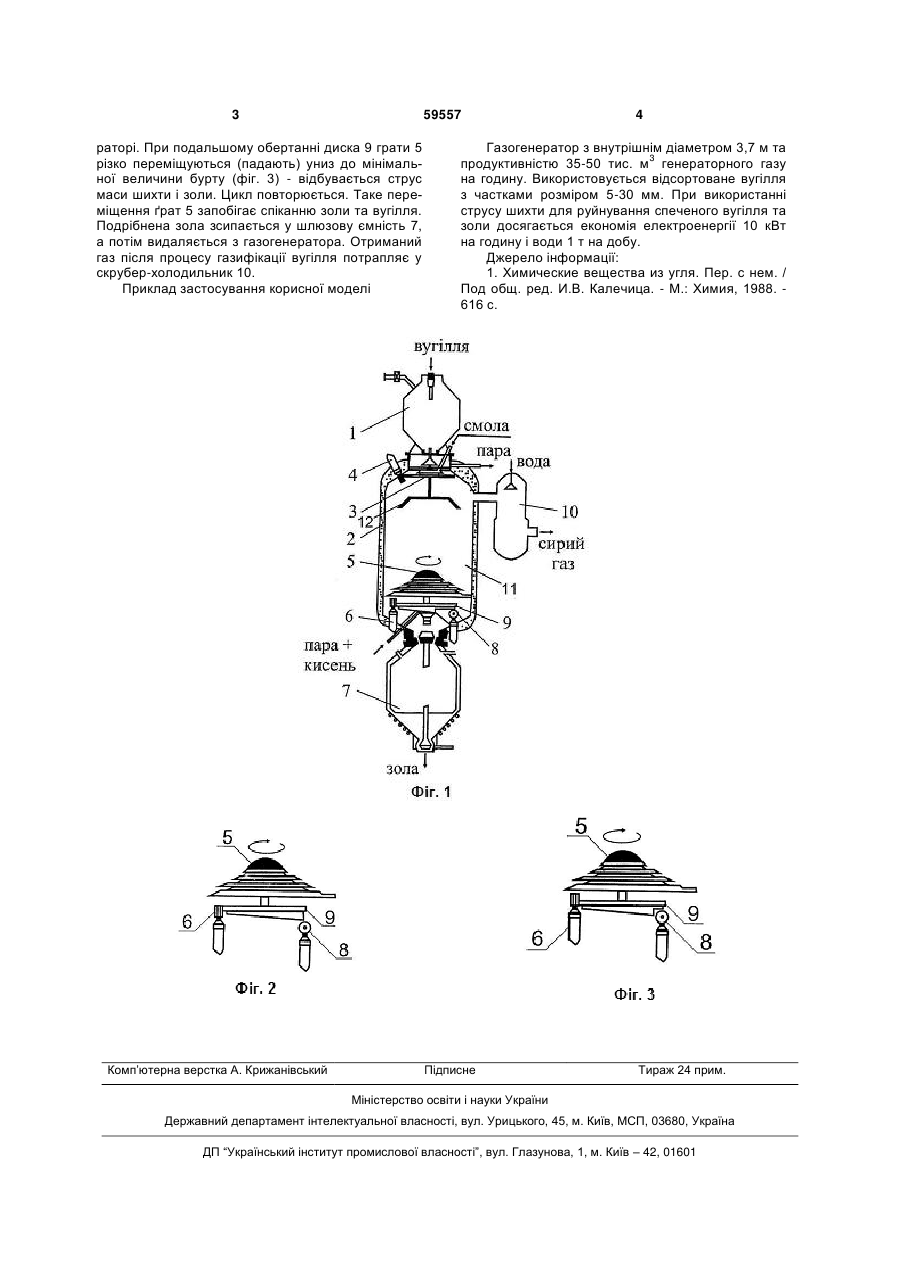

Газогенератор, що містить шлюзову ємність для вугілля, корпус, який охолоджується водою, робочу камеру, розподільник з приводом, клиноподібний рухомий важіль, який охолоджується водою, грати з приводом, шлюзову ємність для золи та скрубер-холодильник, який відрізняється тим, що грати споряджено диском, у нижній частині якого виконано бурт у вигляді ексцентрика, що контактує з підпружиненим роликом, розміщеним у корпусі. (19) (21) u201011294 (22) 22.09.2010 (24) 25.05.2011 (46) 25.05.2011, Бюл.№ 10, 2011 р. (72) ГУБАЧЕВА ЛАРИСА ОЛЕКСАНДРІВНА, АНДРЕЄВ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, ШЕВЧЕНКО ДАР'Я ЮРІЇВНА (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ 3 59557 раторі. При подальшому обертанні диска 9 грати 5 різко переміщуються (падають) униз до мінімальної величини бурту (фіг. 3) - відбувається струс маси шихти і золи. Цикл повторюється. Таке переміщення ґрат 5 запобігає спіканню золи та вугілля. Подрібнена зола зсипається у шлюзову ємність 7, а потім видаляється з газогенератора. Отриманий газ після процесу газифікації вугілля потрапляє у скрубер-холодильник 10. Приклад застосування корисної моделі Комп’ютерна верстка А. Крижанівський 4 Газогенератор з внутрішнім діаметром 3,7 м та 3 продуктивністю 35-50 тис. м генераторного газу на годину. Використовується відсортоване вугілля з частками розміром 5-30 мм. При використанні струсу шихти для руйнування спеченого вугілля та золи досягається економія електроенергії 10 кВт на годину і води 1 т на добу. Джерело інформації: 1. Химические вещества из угля. Пер. с нем. / Под общ. ред. И.В. Калечица. - М.: Химия, 1988. 616 с. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas producer
Автори англійськоюHubacheva Larysa Oleksandrivna, Andreiev Oleksandr Oleksandrovych, Shevchenko Daria Yuriivna
Назва патенту російськоюГазогенератор
Автори російськоюГубачева Лариса Александровна, Андреев Александр Александрович, Шевченко Дарья Юрьевна
МПК / Мітки
МПК: C10J 3/02
Мітки: газогенератор
