Сенсор візуального контролю вмісту аміаку
Номер патенту: 65401
Опубліковано: 12.12.2011
Автори: Чохань Марія Іванівна, Аксіментьєва Олена Ігорівна, Ціж Богдан Романович, Євчук Оксана Миколаївна
Формула / Реферат
Сенсор візуального контролю вмісту аміаку, який виконують у вигляді полімерної плівки кислотно легованого поліаніліну або поліортотолуїдину на оптично прозорому носії, який відрізняється тим, що як носій використовують гнучку полімерну матрицю полівінілового спирту.
Текст

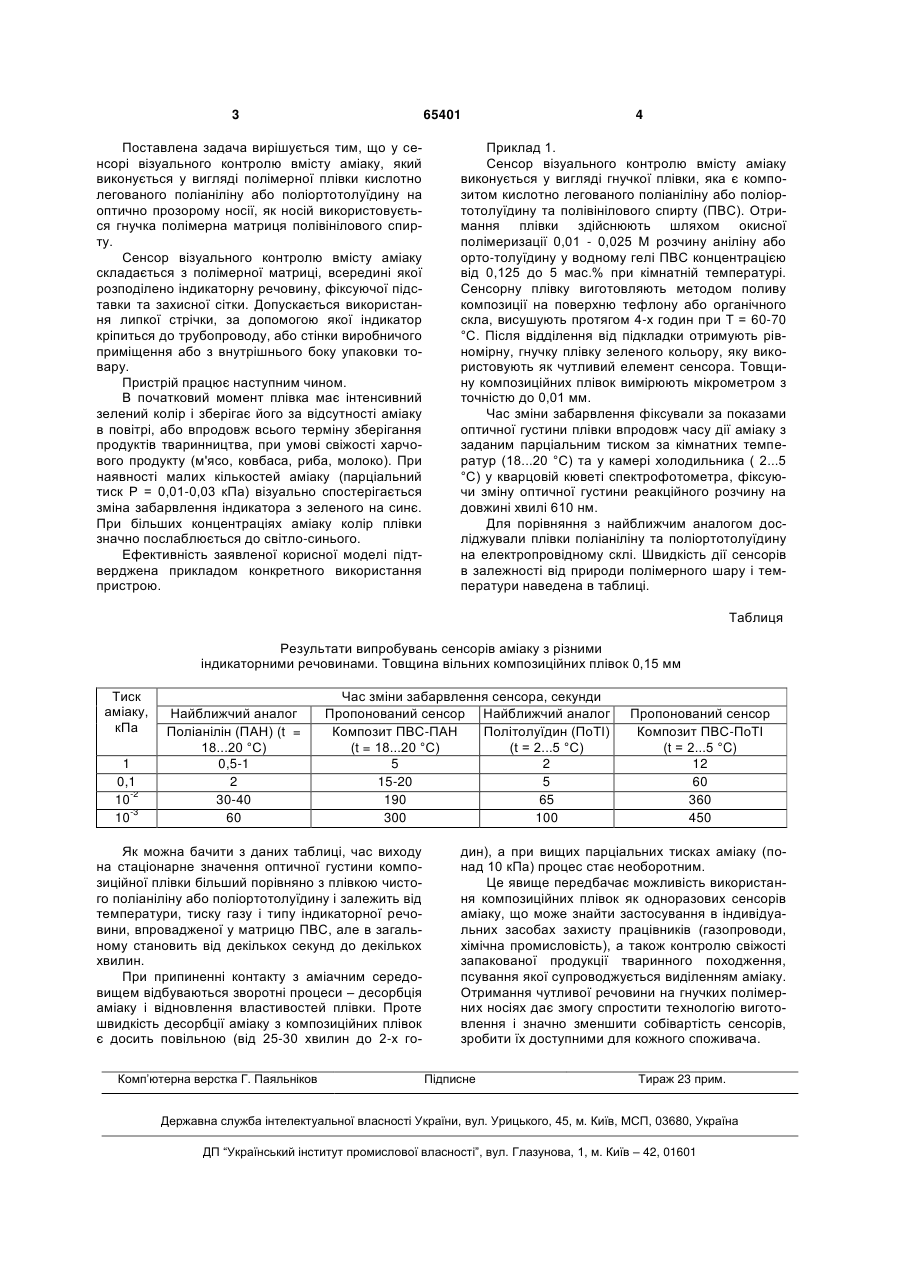

Сенсор візуального контролю вмісту аміаку, який виконують у вигляді полімерної плівки кислотно легованого поліаніліну або поліортотолуїдину на оптично прозорому носії, який відрізняється тим, що як носій використовують гнучку полімерну матрицю полівінілового спирту. (19) (21) u201104372 (22) 11.04.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) АКСІМЕНТЬЄВА ОЛЕНА ІГОРІВНА, ЦІЖ БОГДАН РОМАНОВИЧ, ЧОХАНЬ МАРІЯ ІВАНІВНА, ЄВЧУК ОКСАНА МИКОЛАЇВНА (73) ЛЬВІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВЕТЕРИНАРНОЇ МЕДИЦИНИ ТА БІОТЕХНО 3 65401 Поставлена задача вирішується тим, що у сенсорі візуального контролю вмісту аміаку, який виконується у вигляді полімерної плівки кислотно легованого поліаніліну або поліортотолуїдину на оптично прозорому носії, як носій використовується гнучка полімерна матриця полівінілового спирту. Сенсор візуального контролю вмісту аміаку складається з полімерної матриці, всередині якої розподілено індикаторну речовину, фіксуючої підставки та захисної сітки. Допускається використання липкої стрічки, за допомогою якої індикатор кріпиться до трубопроводу, або стінки виробничого приміщення або з внутрішнього боку упаковки товару. Пристрій працює наступним чином. В початковий момент плівка має інтенсивний зелений колір і зберігає його за відсутності аміаку в повітрі, або впродовж всього терміну зберігання продуктів тваринництва, при умові свіжості харчового продукту (м'ясо, ковбаса, риба, молоко). При наявності малих кількостей аміаку (парціальний тиск Р = 0,01-0,03 кПа) візуально спостерігається зміна забарвлення індикатора з зеленого на синє. При більших концентраціях аміаку колір плівки значно послаблюється до світло-синього. Ефективність заявленої корисної моделі підтверджена прикладом конкретного використання пристрою. 4 Приклад 1. Сенсор візуального контролю вмісту аміаку виконується у вигляді гнучкої плівки, яка є композитом кислотно легованого поліаніліну або поліортотолуїдину та полівінілового спирту (ПВС). Отримання плівки здійснюють шляхом окисної полімеризації 0,01 - 0,025 М розчину аніліну або орто-толуїдину у водному гелі ПВС концентрацією від 0,125 до 5 мас.% при кімнатній температурі. Сенсорну плівку виготовляють методом поливу композиції на поверхню тефлону або органічного скла, висушують протягом 4-х годин при Т = 60-70 °С. Після відділення від підкладки отримують рівномірну, гнучку плівку зеленого кольору, яку використовують як чутливий елемент сенсора. Товщину композиційних плівок вимірюють мікрометром з точністю до 0,01 мм. Час зміни забарвлення фіксували за показами оптичної густини плівки впродовж часу дії аміаку з заданим парціальним тиском за кімнатних температур (18...20 °С) та у камері холодильника ( 2...5 °С) у кварцовій кюветі спектрофотометра, фіксуючи зміну оптичної густини реакційного розчину на довжині хвилі 610 нм. Для порівняння з найближчим аналогом досліджували плівки поліаніліну та поліортотолуїдину на електропровідному склі. Швидкість дії сенсорів в залежності від природи полімерного шару і температури наведена в таблиці. Таблиця Результати випробувань сенсорів аміаку з різними індикаторними речовинами. Товщина вільних композиційних плівок 0,15 мм Тиск аміаку, кПа 1 0,1 -2 10 -3 10 Найближчий аналог Поліанілін (ПАН) (t = 18...20 °С) 0,5-1 2 30-40 60 Час зміни забарвлення сенсора, секунди Пропонований сенсор Найближчий аналог Композит ПВС-ПАН Політолуїдин (ПоТІ) (t = 18...20 °С) (t = 2...5 °C) 5 2 15-20 5 190 65 300 100 Як можна бачити з даних таблиці, час виходу на стаціонарне значення оптичної густини композиційної плівки більший порівняно з плівкою чистого поліаніліну або поліортотолуїдину і залежить від температури, тиску газу і типу індикаторної речовини, впровадженої у матрицю ПВС, але в загальному становить від декількох секунд до декількох хвилин. При припиненні контакту з аміачним середовищем відбуваються зворотні процеси – десорбція аміаку і відновлення властивостей плівки. Проте швидкість десорбції аміаку з композиційних плівок є досить повільною (від 25-30 хвилин до 2-х гоКомп’ютерна верстка Г. Паяльніков Пропонований сенсор Композит ПВС-ПоТІ (t = 2...5 °C) 12 60 360 450 дин), а при вищих парціальних тисках аміаку (понад 10 кПа) процес стає необоротним. Це явище передбачає можливість використання композиційних плівок як одноразових сенсорів аміаку, що може знайти застосування в індивідуальних засобах захисту працівників (газопроводи, хімічна промисловість), а також контролю свіжості запакованої продукції тваринного походження, псування якої супроводжується виділенням аміаку. Отримання чутливої речовини на гнучких полімерних носіях дає змогу спростити технологію виготовлення і значно зменшити собівартість сенсорів, зробити їх доступними для кожного споживача. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSensor of visual control of content of ammonium
Автори англійськоюAksimentieva Olena Ihorivna, Tsizh Bohdan Romanovych, Chokhan Mariia Ivanivna, Yevchuk Oksana Mykolaivna
Назва патенту російськоюСенсор визуального контроля содержания аммиака
Автори російськоюАксиментьева Елена Игоревна, Циж Богдан Романович, Чохань Мария Ивановна, Евчук Оксана Николаевна
МПК / Мітки
МПК: G11B 11/00, G01N 33/02
Мітки: контролю, візуального, аміаку, сенсор, вмісту
