Індикаторна плівка радіаційної стерилізації для візуального контролю

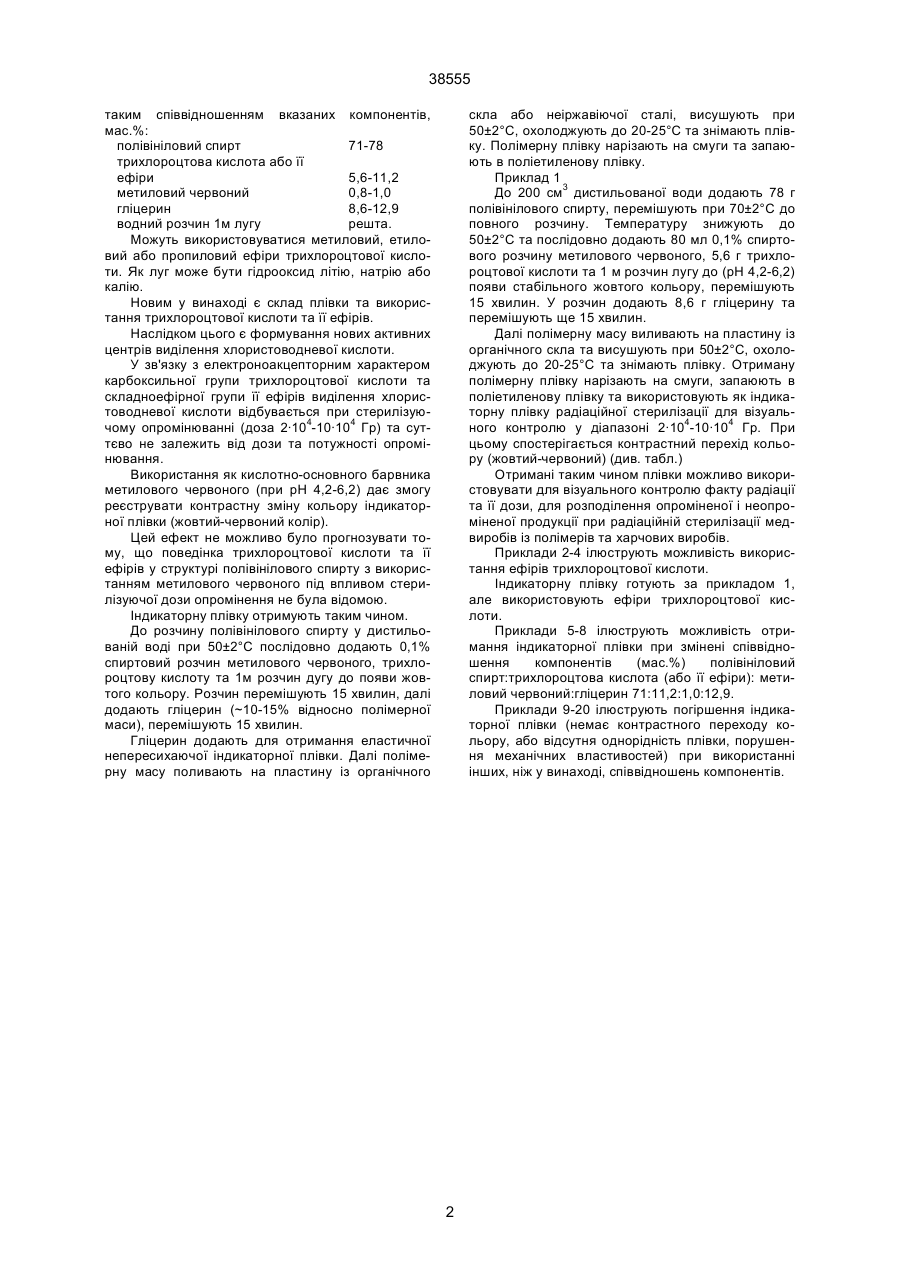

1. Індикаторна плівка радіаційної стерилізації для візуального контролю, яка містить полімер та кислотно-основний барвник, яка відрізняється тим, що вона додатково містить трихлороцтову кислоту або її ефіри, гліцерин та водний розчин лугу, при тому, в якості полімеру вона містить полівініловий спирт, в якості кислотно-основного ба 38555 таким співвідношенням вказаних компонентів, мас.%: полівініловий спирт 71-78 трихлороцтова кислота або її ефіри 5,6-11,2 метиловий червоний 0,8-1,0 гліцерин 8,6-12,9 водний розчин 1м лугу решта. Можуть використовуватися метиловий, етиловий або пропиловий ефіри трихлороцтової кислоти. Як луг може бути гідрооксид літію, натрію або калію. Новим у винаході є склад плівки та використання трихлороцтової кислоти та її ефірів. Наслідком цього є формування нових активних центрів виділення хлористоводневої кислоти. У зв'язку з електроноакцепторним характером карбоксильної групи трихлороцтової кислоти та складноефірної групи її ефірів виділення хлористоводневої кислоти відбувається при стерилізуючому опромінюванні (доза 2·104-10·104 Гр) та суттєво не залежить від дози та потужності опромінювання. Використання як кислотно-основного барвника метилового червоного (при рН 4,2-6,2) дає змогу реєструвати контрастну зміну кольору індикаторної плівки (жовтий-червоний колір). Цей ефект не можливо було прогнозувати тому, що поведінка трихлороцтової кислоти та її ефірів у структурі полівінілового спирту з використанням метилового червоного під впливом стерилізуючої дози опромінення не була відомою. Індикаторну плівку отримують таким чином. До розчину полівінілового спирту у дистильованій воді при 50±2°С послідовно додають 0,1% спиртовий розчин метилового червоного, трихлороцтову кислоту та 1м розчин дугу до появи жовтого кольору. Розчин перемішують 15 хвилин, далі додають гліцерин (~10-15% відносно полімерної маси), перемішують 15 хвилин. Гліцерин додають для отримання еластичної непересихаючої індикаторної плівки. Далі полімерну масу поливають на пластину із органічного скла або неіржавіючої сталі, висушують при 50±2°С, охолоджують до 20-25°С та знімають плівку. Полімерну плівку нарізають на смуги та запаюють в поліетиленову плівку. Приклад 1 До 200 см3 дистильованої води додають 78 г полівінілового спирту, перемішують при 70±2°С до повного розчину. Температуру знижують до 50±2°С та послідовно додають 80 мл 0,1% спиртового розчину метилового червоного, 5,6 г трихлороцтової кислоти та 1 м розчин лугу до (рН 4,2-6,2) появи стабільного жовтого кольору, перемішують 15 хвилин. У розчин додають 8,6 г гліцерину та перемішують ще 15 хвилин. Далі полімерну масу виливають на пластину із органічного скла та висушують при 50±2°С, охолоджують до 20-25°С та знімають плівку. Отриману полімерну плівку нарізають на смуги, запаюють в поліетиленову плівку та використовують як індикаторну плівку радіаційної стерилізації для візуального контролю у діапазоні 2·104-10·104 Гр. При цьому спостерігається контрастний перехід кольору (жовтий-червоний) (див. табл.) Отримані таким чином плівки можливо використовувати для візуального контролю факту радіації та її дози, для розподілення опроміненої і неопроміненої продукції при радіаційній стерилізації медвиробів із полімерів та харчових виробів. Приклади 2-4 ілюструють можливість використання ефірів трихлороцтової кислоти. Індикаторну плівку готують за прикладом 1, але використовують ефіри трихлороцтової кислоти. Приклади 5-8 ілюструють можливість отримання індикаторної плівки при змінені співвідношення компонентів (мас.%) полівініловий спирт:трихлороцтова кислота (або її ефіри): метиловий червоний:гліцерин 71:11,2:1,0:12,9. Приклади 9-20 ілюструють погіршення індикаторної плівки (немає контрастного переходу кольору, або відсутня однорідність плівки, порушення механічних властивостей) при використанні інших, ніж у винаході, співвідношень компонентів. 2 38555 Таблиця Вплив співвідношення компонентів полімерної суміші на змінення кольору полімерної плівки радіаційної стерилізації для візуального контролю Компонети плівки, мас.% Змінення № полівіні- трихлор- ефіри тршслороцтової кислоти кольору плівки метиловийп/п ловий оцтова пропи- червоний гліцерин при стерилизації спирт кислота метиловий етиловий ловий Примітка 1 78 5,6 0,8 8,6 Жовтийчервоний Контрасний перехід 2 3 4 5 6 7 8 9 78 78 78 71 71 71 71 78 11,2 5,2 5,6 11,2 5,6 11,2 5,6 11,2 0,8 0,8 0,8 1,0 1,0 1,0 1,0 0,8 8,6 8,6 8,6 12,9 12,9 12,9 12,9 8,6 -"-"-"-"-"-"-"Жовтийоранжевий -"-"-"-"-"-"-"Неконтрас-ний перехід 10 11 12 13 78 78 78 71 11,6 5,2 5,2 5,2 0,8 0,8 0,8 1,0 8,6 8,6 8,6 12,9 -"-"-"Жовтийчервоний -"-"-"Відсутня однорідність плівки 14 15 16 71 71 71 11,6 11,6 11,6 1,0 1,0 1,0 12,9 12,9 12,9 -"-"-" -"-"-" 17 78 5,6 0,6 8,6 Жовтийчервоний Неконтрас-ийй перехід 18 78 5,6 1,2 8,6 -" Відсутня однорідність 19 78 5,6 0,8 8,0 Жовтийчервоний Плівка крихка 20 78 5,6 13,5 -" Плівка погано висихає ПЛІВКИ 0,8 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
