Сферична головка ендопротеза суглоба, переважно кульшового

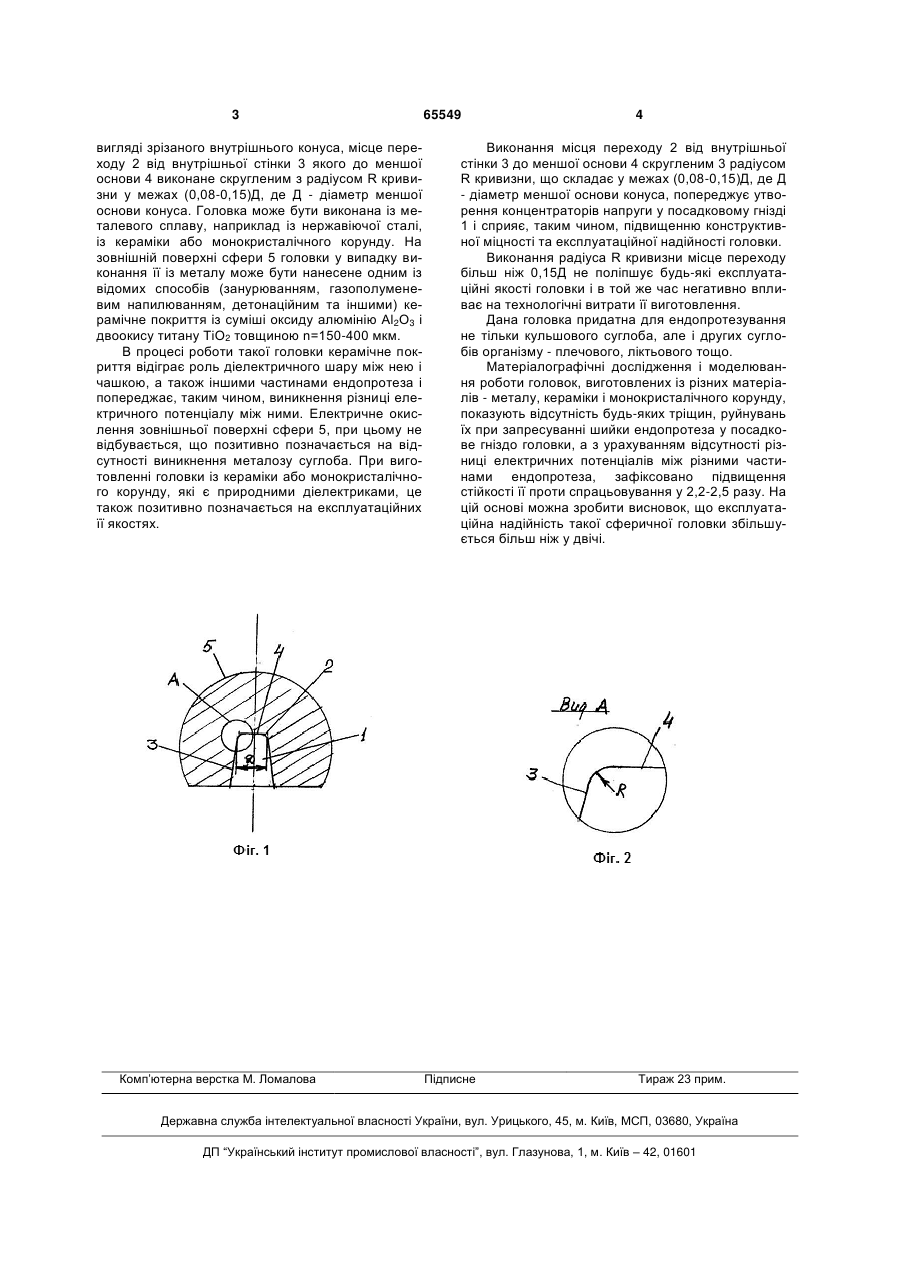

Сферична головка ендопротеза суглоба, переважно кульшового, що містить посадкове гніздо під шийку ніжки ендопротеза у вигляді зрізаного внутрішнього конуса, яка відрізняється тим, що місце переходу від внутрішньої стінки до меншої основи конуса виконане скругленим з радіусом кривизни у межах (0,08-0,15)Д, де Д - діаметр меншої основи конуса. (19) (21) u201105937 (22) 12.05.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) КОРЖ МИКОЛА ОЛЕКСІЙОВИЧ, ТАНЬКУТ ВОЛОДИМИР ОЛЕКСІЙОВИЧ, ФІЛІПЕНКО ВОЛОДИМИР АКИМОВИЧ, ТАНЬКУТ ОЛЕКСІЙ ВОЛОДИМИРОВИЧ, ТИМЧЕНКО ІРИНА БОРИСІВНА, АКРАМОВ ВОХІД РУСТАМОВІЧ, UZ 3 вигляді зрізаного внутрішнього конуса, місце переходу 2 від внутрішньої стінки 3 якого до меншої основи 4 виконане скругленим з радіусом R кривизни у межах (0,08-0,15)Д, де Д - діаметр меншої основи конуса. Головка може бути виконана із металевого сплаву, наприклад із нержавіючої сталі, із кераміки або монокристалічного корунду. На зовнішній поверхні сфери 5 головки у випадку виконання її із металу може бути нанесене одним із відомих способів (занурюванням, газополуменевим напилюванням, детонаційним та іншими) керамічне покриття із суміші оксиду алюмінію Аl2О3 і двоокису титану ТіО2 товщиною n=150-400 мкм. В процесі роботи такої головки керамічне покриття відіграє роль діелектричного шару між нею і чашкою, а також іншими частинами ендопротеза і попереджає, таким чином, виникнення різниці електричного потенціалу між ними. Електричне окислення зовнішньої поверхні сфери 5, при цьому не відбувається, що позитивно позначається на відсутності виникнення металозу суглоба. При виготовленні головки із кераміки або монокристалічного корунду, які є природними діелектриками, це також позитивно позначається на експлуатаційних її якостях. Комп’ютерна верстка М. Ломалова 65549 4 Виконання місця переходу 2 від внутрішньої стінки 3 до меншої основи 4 скругленим 3 радіусом R кривизни, що складає у межах (0,08-0,15)Д, де Д - діаметр меншої основи конуса, попереджує утворення концентраторів напруги у посадковому гнізді 1 і сприяє, таким чином, підвищенню конструктивної міцності та експлуатаційної надійності головки. Виконання радіуса R кривизни місце переходу більш ніж 0,15Д не поліпшує будь-які експлуатаційні якості головки і в той же час негативно впливає на технологічні витрати її виготовлення. Дана головка придатна для ендопротезування не тільки кульшового суглоба, але і других суглобів організму - плечового, ліктьового тощо. Матеріалографічні дослідження і моделювання роботи головок, виготовлених із різних матеріалів - металу, кераміки і монокристалічного корунду, показують відсутність будь-яких тріщин, руйнувань їх при запресуванні шийки ендопротеза у посадкове гніздо головки, а з урахуванням відсутності різниці електричних потенціалів між різними частинами ендопротеза, зафіксовано підвищення стійкості її проти спрацьовування у 2,2-2,5 разу. На цій основі можна зробити висновок, що експлуатаційна надійність такої сферичної головки збільшується більш ніж у двічі. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
