Система видалення гною на кролефермі

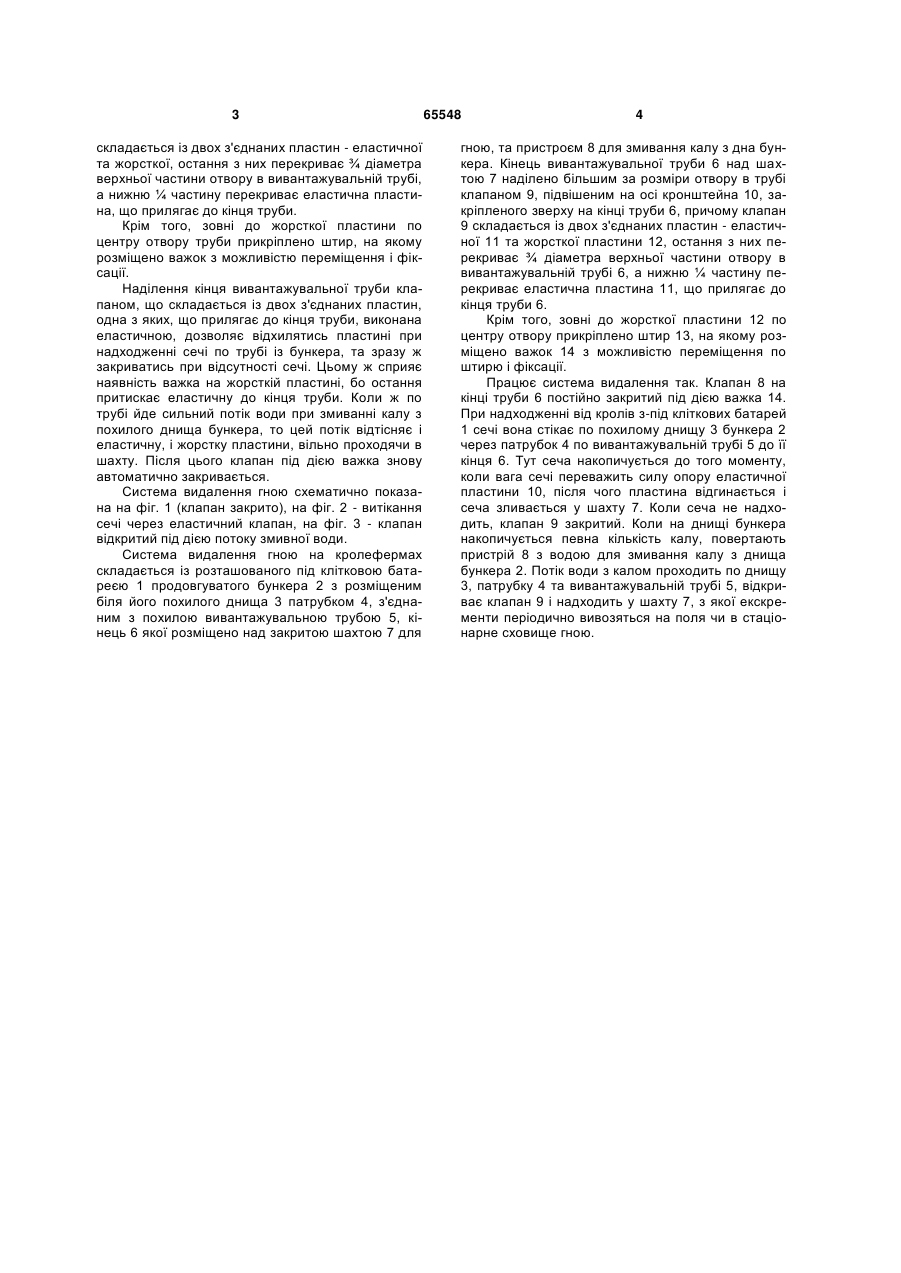

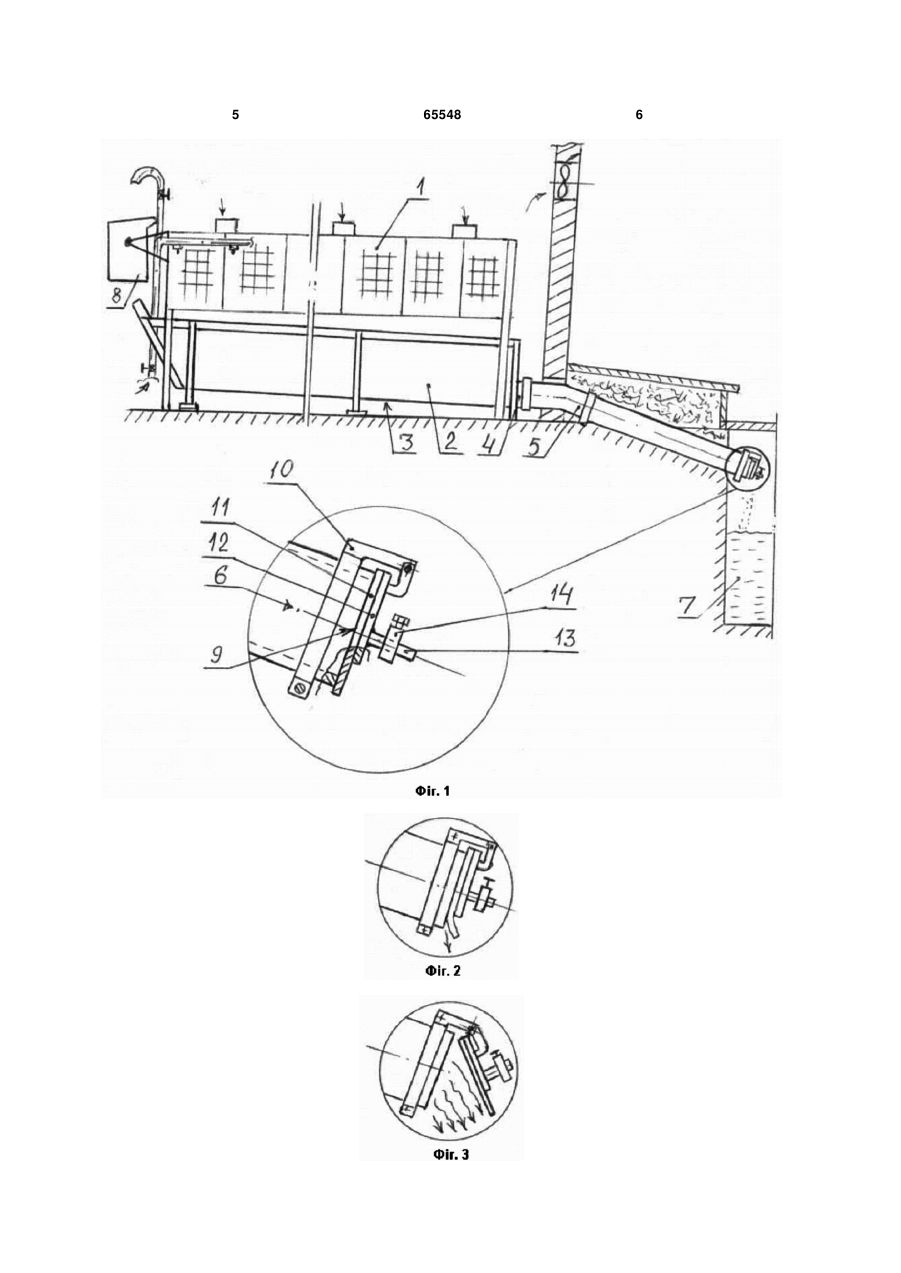

1. Система видалення гною на кролефермах, що складається із розташованого під клітковою батареєю продовгуватого бункера з похилим днищем і встановленого на одній із торцевих стінок в нижній частині випускного патрубка, скріпленого з 3 складається із двох з'єднаних пластин - еластичної та жорсткої, остання з них перекриває ¾ діаметра верхньої частини отвору в вивантажувальній трубі, а нижню ¼ частину перекриває еластична пластина, що прилягає до кінця труби. Крім того, зовні до жорсткої пластини по центру отвору труби прикріплено штир, на якому розміщено важок з можливістю переміщення і фіксації. Наділення кінця вивантажувальної труби клапаном, що складається із двох з'єднаних пластин, одна з яких, що прилягає до кінця труби, виконана еластичною, дозволяє відхилятись пластині при надходженні сечі по трубі із бункера, та зразу ж закриватись при відсутності сечі. Цьому ж сприяє наявність важка на жорсткій пластині, бо остання притискає еластичну до кінця труби. Коли ж по трубі йде сильний потік води при змиванні калу з похилого днища бункера, то цей потік відтісняє і еластичну, і жорстку пластини, вільно проходячи в шахту. Після цього клапан під дією важка знову автоматично закривається. Система видалення гною схематично показана на фіг. 1 (клапан закрито), на фіг. 2 - витікання сечі через еластичний клапан, на фіг. 3 - клапан відкритий під дією потоку змивної води. Система видалення гною на кролефермах складається із розташованого під клітковою батареєю 1 продовгуватого бункера 2 з розміщеним біля його похилого днища 3 патрубком 4, з'єднаним з похилою вивантажувальною трубою 5, кінець 6 якої розміщено над закритою шахтою 7 для 65548 4 гною, та пристроєм 8 для змивання калу з дна бункера. Кінець вивантажувальної труби 6 над шахтою 7 наділено більшим за розміри отвору в трубі клапаном 9, підвішеним на осі кронштейна 10, закріпленого зверху на кінці труби 6, причому клапан 9 складається із двох з'єднаних пластин - еластичної 11 та жорсткої пластини 12, остання з них перекриває ¾ діаметра верхньої частини отвору в вивантажувальній трубі 6, а нижню ¼ частину перекриває еластична пластина 11, що прилягає до кінця труби 6. Крім того, зовні до жорсткої пластини 12 по центру отвору прикріплено штир 13, на якому розміщено важок 14 з можливістю переміщення по штирю і фіксації. Працює система видалення так. Клапан 8 на кінці труби 6 постійно закритий під дією важка 14. При надходженні від кролів з-під кліткових батарей 1 сечі вона стікає по похилому днищу 3 бункера 2 через патрубок 4 по вивантажувальній трубі 5 до її кінця 6. Тут сеча накопичується до того моменту, коли вага сечі переважить силу опору еластичної пластини 10, після чого пластина відгинається і сеча зливається у шахту 7. Коли сеча не надходить, клапан 9 закритий. Коли на днищі бункера накопичується певна кількість калу, повертають пристрій 8 з водою для змивання калу з днища бункера 2. Потік води з калом проходить по днищу 3, патрубку 4 та вивантажувальній трубі 5, відкриває клапан 9 і надходить у шахту 7, з якої екскременти періодично вивозяться на поля чи в стаціонарне сховище гною. 5 65548 6 7 Комп’ютерна верстка А. Крулевський 65548 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
