Формула / Реферат

Керамічна головка ендопротеза кульшового суглоба, що має зовнішню сферичну робочу поверхню, основу та посадкове гніздо під шийку ніжки у вигляді арки, стінка якої з'єднує робочу поверхню та основу, яка відрізняється тим, що  зовнішня поверхня додатково має конічну неробочу ділянку, розташовану між основою та робочою ділянкою.

Текст

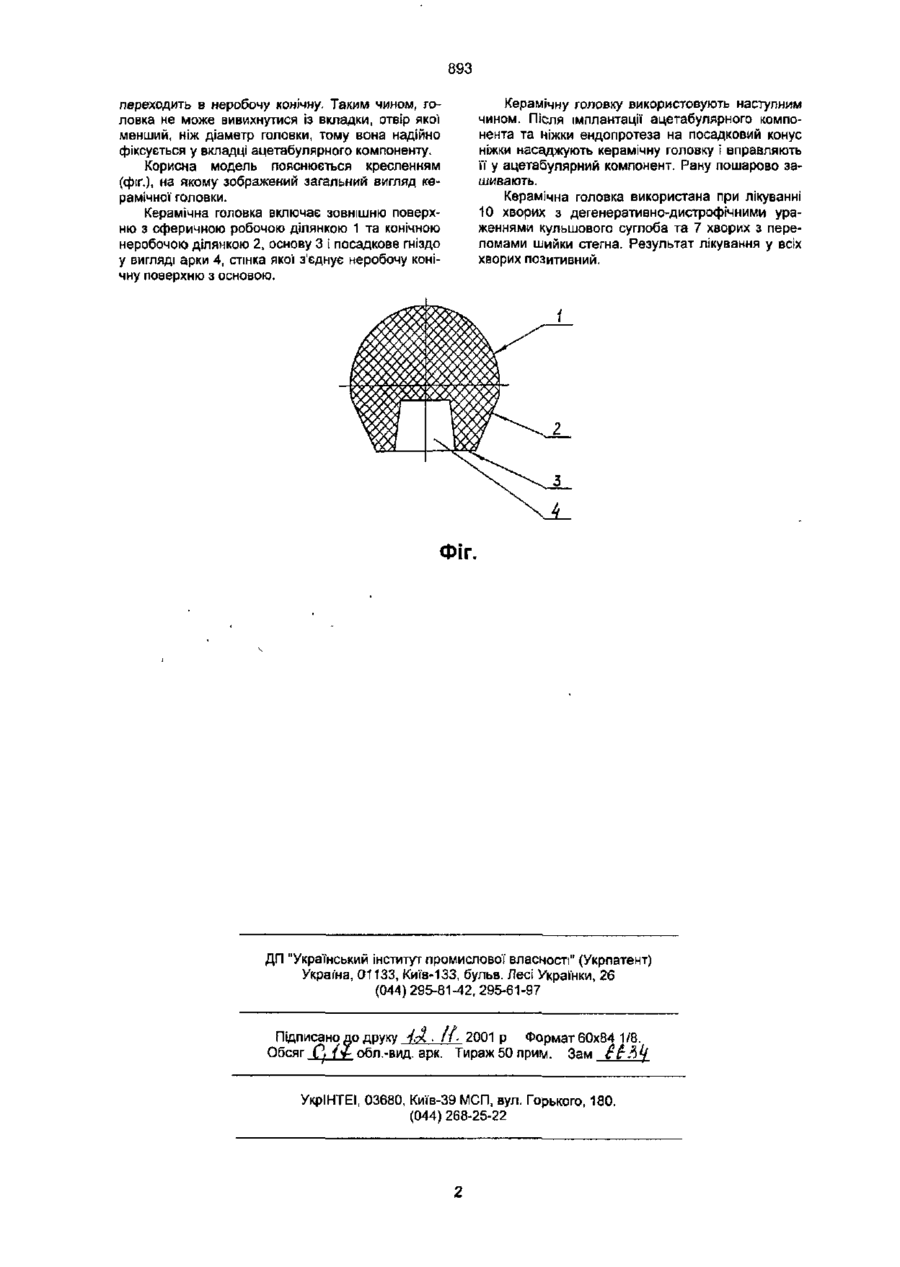

Керамічна головка ендопротеза кульшового суглоба, що має зовнішню сферичну робочу поверхню, основу та посадкове гніздо під шийку ніжки у вигляді арки, стінка якої з'єднує робочу поверхню та основу, яка відрізняється тим, що зовнішня поверхня додатково має конічну неробочу ділянку, розташовану між основною та робочою ділянкою. рний компонент, вкладка якого має отвір з діаметром, що дорівнює діаметру головки. В процесі експлуатації при ротації внаслідок рухів в оперованому суглобі при пересуванні людини головка через сферичну зовнішню поверхню може достатньо легко вивихнутися з ацетабулярного компонента. Тому відома конструкція не забезпечує достатньо великого кута відведення та обсягу рухів оперованої кінцівки І надійної фіксації керамічної головки в ацетабулярному компоненті В основу корисної моделі поставлена задача удосконалення керамічної головки ендопротеза кульшового суглоба, в якій за рахунок виконання зовнішньої поверхні певної форми збільшуються кут відведення І обсяг рухів оперованої' кінцівки та надійність фіксації головки в ацетабулярному компоненті. Поставлена задача вирішується тим, що керамічна головка, яка має зовнішню сферичну робочу поверхню, основу та посадкове гніздо під шийку ніжки у вигляді арки, стінка якої з'єднує робочу поверхню та основу, згідно з корисною моделлю, зовнішня поверхня додатково має конічну неробочу ділянку, розташовану між основою та робочою ділянкою. Виконання зовнішньої поверхні головки з сферичною робочою та конічною неробочою ділянками сприяє збільшенню кута відведення і обсягу рухів оперованої кінцівки та забезпечує більш надійну фіксацію головки в ацетабулярному компоненті. Завдяки наявності неробочої конічної ділянки головка вправляється у вкладку ацетабулярного компонента з отвором, діаметр якого менший, ніж діаметр головки, і дорівнює діаметру кола в поперечному перерізі головки, де робоча ділянка СО о < 893 переходить в неробочу конічну. Таким чином, головка не може вивихнутися із вкладки, отвір якої менший, ніж діаметр головки, тому вона надійно фіксується у вкладці ацетабулярного компоненту. Корисна модель пояснюється кресленням (фіг.), на якому зображений загальний вигляд керамічної головки. Керамічна головка включає зовнішню поверхню з сферичною робочою ділянкою 1 та конічною неробочою ділянкою 2, основу 3 і посадкове гніздо у вигляді арки 4, стінка якої з'єднує неробочу конічну поверхню з основою. Керамічну головку використовують наступним чином. Після імплантації ацетабулярного компонента та ніжки ендопротеза на посадковий конус ніжки насаджують керамічну головку і вправляють її у ацетабулярний компонент. Рану пошарово зашивають. Керамічна головка використана при лікуванні 10 хворих з дегенеративно-дистрофічними ураженнями кульшового суглоба та 7 хворих з переломами шийки стегна. Результат лікування у всіх хворих позитивний. ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку 4А . її- 2001 р Формат 60x84 1 /8. Обсяг СІ № обл.-вид. арк. Тираж 50 прим. Зам ££hty УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22

Дивитися

Додаткова інформація

Назва патенту англійською

Ceramic head for endoprosthesis of hip joint

Автори англійською

Honcharenko Anatolii Fedorovych, Derkach Valerii Mykhailovych, Dubok Vitalii Andriiovych, Kukurudza Leonid Petrovych, Lashnieva Valentyna Vasylivna, Lobunko Viktor Vasyliovych, Rybachyk Oleh Ivanovych, Torchynskyi Viktor Petrovych

Назва патенту російською

Керамическая головка эндопротеза тазобедренного сустава

Автори російською

Гончаренко Анатолий Федорович, Деркач Валерий Михайлович, Дубок Виталий Андреевич, Кукуруза Леонид Петрович, Лашнева Валентина Васильевна, Лобунько Виктор Васильевич, Рыбачук Олег Иванович, Торчинский Виктор Петрович

МПК / Мітки

МПК: A61F 2/32

Мітки: ендопротеза, суглоба, керамічна, головка, кульшового
