Плівковий полімерний матеріал для пакування продуктів харчування

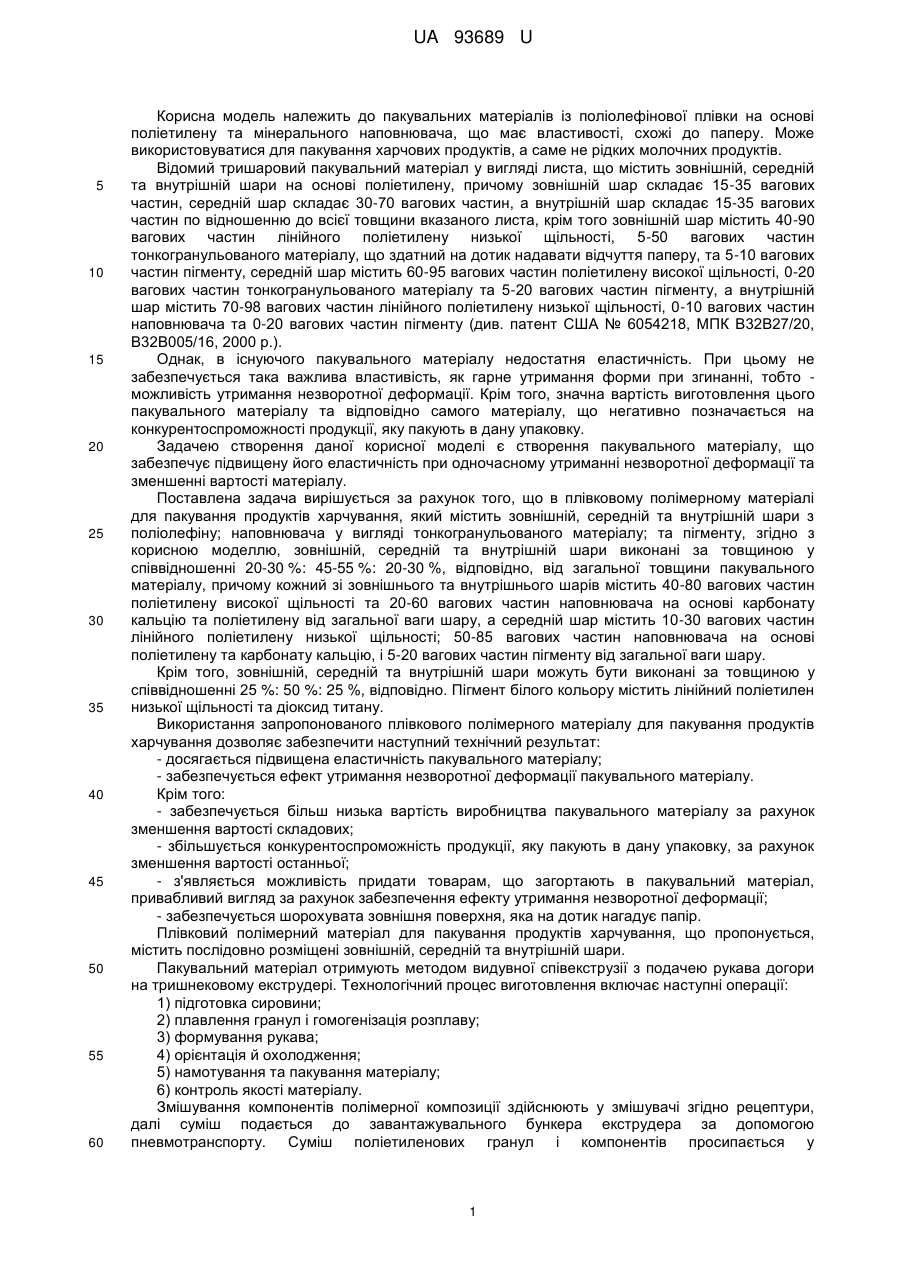

Реферат: Плівковий полімерний матеріал для пакування продуктів харчування містить зовнішній, середній та внутрішній шари з поліолефіну з наповнювачем у вигляді тонкогранульованого матеріалу та пігменту. Зовнішній, середній та внутрішній шари виконані за товщиною у співвідношенні 20-30 %: 45-55 %: 20-30 %, відповідно, від загальної товщини пакувального матеріалу. Кожний зі зовнішнього та внутрішнього шарів містить 40-80 вагових частин поліетилену високої щільності та 20-60 вагових частин наповнювача на основі поліетилену та карбонату кальцію від загальної ваги шару. Середній шар містить 10-30 вагових частин лінійного поліетилену низької щільності та 50-85 вагових частин наповнювача на основі поліетилену та карбонату кальцію, і 5-20 вагових частин пігменту від загальної ваги шару. UA 93689 U (54) ПЛІВКОВИЙ ПОЛІМЕРНИЙ МАТЕРІАЛ ДЛЯ ПАКУВАННЯ ПРОДУКТІВ ХАРЧУВАННЯ UA 93689 U UA 93689 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пакувальних матеріалів із поліолефінової плівки на основі поліетилену та мінерального наповнювача, що має властивості, схожі до паперу. Може використовуватися для пакування харчових продуктів, а саме не рідких молочних продуктів. Відомий тришаровий пакувальний матеріал у вигляді листа, що містить зовнішній, середній та внутрішній шари на основі поліетилену, причому зовнішній шар складає 15-35 вагових частин, середній шар складає 30-70 вагових частин, а внутрішній шар складає 15-35 вагових частин по відношенню до всієї товщини вказаного листа, крім того зовнішній шар містить 40-90 вагових частин лінійного поліетилену низької щільності, 5-50 вагових частин тонкогранульованого матеріалу, що здатний на дотик надавати відчуття паперу, та 5-10 вагових частин пігменту, середній шар містить 60-95 вагових частин поліетилену високої щільності, 0-20 вагових частин тонкогранульованого матеріалу та 5-20 вагових частин пігменту, а внутрішній шар містить 70-98 вагових частин лінійного поліетилену низької щільності, 0-10 вагових частин наповнювача та 0-20 вагових частин пігменту (див. патент США № 6054218, МПК В32В27/20, В32В005/16, 2000 p.). Однак, в існуючого пакувального матеріалу недостатня еластичність. При цьому не забезпечується така важлива властивість, як гарне утримання форми при згинанні, тобто можливість утримання незворотної деформації. Крім того, значна вартість виготовлення цього пакувального матеріалу та відповідно самого матеріалу, що негативно позначається на конкурентоспроможності продукції, яку пакують в дану упаковку. Задачею створення даної корисної моделі є створення пакувального матеріалу, що забезпечує підвищену його еластичність при одночасному утриманні незворотної деформації та зменшенні вартості матеріалу. Поставлена задача вирішується за рахунок того, що в плівковому полімерному матеріалі для пакування продуктів харчування, який містить зовнішній, середній та внутрішній шари з поліолефіну; наповнювача у вигляді тонкогранульованого матеріалу; та пігменту, згідно з корисною моделлю, зовнішній, середній та внутрішній шари виконані за товщиною у співвідношенні 20-30 %: 45-55 %: 20-30 %, відповідно, від загальної товщини пакувального матеріалу, причому кожний зі зовнішнього та внутрішнього шарів містить 40-80 вагових частин поліетилену високої щільності та 20-60 вагових частин наповнювача на основі карбонату кальцію та поліетилену від загальної ваги шару, а середній шар містить 10-30 вагових частин лінійного поліетилену низької щільності; 50-85 вагових частин наповнювача на основі поліетилену та карбонату кальцію, і 5-20 вагових частин пігменту від загальної ваги шару. Крім того, зовнішній, середній та внутрішній шари можуть бути виконані за товщиною у співвідношенні 25 %: 50 %: 25 %, відповідно. Пігмент білого кольору містить лінійний поліетилен низької щільності та діоксид титану. Використання запропонованого плівкового полімерного матеріалу для пакування продуктів харчування дозволяє забезпечити наступний технічний результат: - досягається підвищена еластичність пакувального матеріалу; - забезпечується ефект утримання незворотної деформації пакувального матеріалу. Крім того: - забезпечується більш низька вартість виробництва пакувального матеріалу за рахунок зменшення вартості складових; - збільшується конкурентоспроможність продукції, яку пакують в дану упаковку, за рахунок зменшення вартості останньої; - з'являється можливість придати товарам, що загортають в пакувальний матеріал, привабливий вигляд за рахунок забезпечення ефекту утримання незворотної деформації; - забезпечується шорохувата зовнішня поверхня, яка на дотик нагадує папір. Плівковий полімерний матеріал для пакування продуктів харчування, що пропонується, містить послідовно розміщені зовнішній, середній та внутрішній шари. Пакувальний матеріал отримують методом видувної співекструзії з подачею рукава догори на тришнековому екструдері. Технологічний процес виготовлення включає наступні операції: 1) підготовка сировини; 2) плавлення гранул і гомогенізація розплаву; 3) формування рукава; 4) орієнтація й охолодження; 5) намотування та пакування матеріалу; 6) контроль якості матеріалу. Змішування компонентів полімерної композиції здійснюють у змішувачі згідно рецептури, далі суміш подається до завантажувального бункера екструдера за допомогою пневмотранспорту. Суміш поліетиленових гранул і компонентів просипається у 1 UA 93689 U 5 10 15 20 25 30 35 40 завантажувальну зону екструдера, де захоплюється шнеком і переміщується вздовж циліндра екструдера до екструзійної головки. Одночасно відбувається поступове ущільнення та плавлення матеріалу, його гомогенізація. Матеріал у вигляді розплаву продавлюється через фільтр і потрапляє до кільцевої головки. Розплав проходить через спіральні канальці та продавлюється в кільцеву щілину між мундштуком і дорном у вигляді тонкого плівкового рукава. Рукав роздувається за допомогою стиснутого повітря, яке потрапляє через отвір у дорні. При цьому відбувається зменшення товщини стінок рукава за рахунок розтягування у поперечному напрямку. Ширина рукава регулюється шляхом зміни об'єму повітря всередині рукава. Для забезпечення швидкого та рівномірного охолодження рукава на виході його з головки є охолоджуюче кільце, через яке рівномірно подається повітря. Далі рукав проходить через стабілізаційний кошик, систему направляючих валків і пристрій для обробки коронним розрядом. Перед приймальним намотувальним пристроєм встановлюються ножі для розрізання рукава на полотно. Отримана кромка намотується на окремий приймальний пристрій та передається на ділянку вторинної переробки у вигляді технологічних відходів. Пакувальний матеріал намотується у бобіни на картонні втулки. Досягнувши необхідного метражу, пакувальний матеріал автоматично відрізається. Готову бобіну запаковують та зважують. У процесі екструзії оператор перевіряє товщину та ширину кожної бобіни, а також рівень активації пакувального матеріалу після обробки коронним розрядом. У процесі співекструзії відбувається суміщення трьох різних шарів поліетиленової плівки. В кожний бункер тришнекового екструдера подаються різні полімерні суміші компонентів, що відповідають за кожний шар полімерної плівки. Кожна полімерна маса проходить процес розплавлення, гомогенізації, а їх суміщення відбувається на стадії потрапляння до головки екструдера, в результаті отримують тришарову рукавну заготовку. Поверхню плівки, тобто її зовнішній шар обробляють коронним розрядом для збільшення поверхневого натягу плівки і для забезпечення необхідної адгезії фарби при подальшому друці на ній. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Плівковий полімерний матеріал для пакування продуктів харчування, що містить зовнішній, середній та внутрішній шари з поліолефіну з наповнювачем у вигляді тонкогранульованого матеріалу та пігменту, який відрізняється тим, що зовнішній, середній та внутрішній шари виконані за товщиною у співвідношенні 20-30 % : 45-55 % : 20-30 %, відповідно, від загальної товщини пакувального матеріалу, причому кожний зі зовнішнього та внутрішнього шарів містить 40-80 вагових частин поліетилену високої щільності та 20-60 вагових частин наповнювача на основі поліетилену та карбонату кальцію від загальної ваги шару, а середній шар містить 10-30 вагових частин лінійного поліетилену низької щільності та 50-85 вагових частин наповнювача на основі поліетилену та карбонату кальцію, і 5-20 вагових частин пігменту від загальної ваги шару. 2. Плівковий полімерний матеріал за п. 1, який відрізняється тим, що зовнішній, середній та внутрішній шари виконані за товщиною зі співвідношенням 25 %: 50 %: 25 %, відповідно. 3. Плівковий полімерний матеріал за п. 1, який відрізняється тим, що пігмент білого кольору містить лінійний поліетилен низької щільності та діоксид титану. 45 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
