Замок податливості для кріплення із спецпрофілю

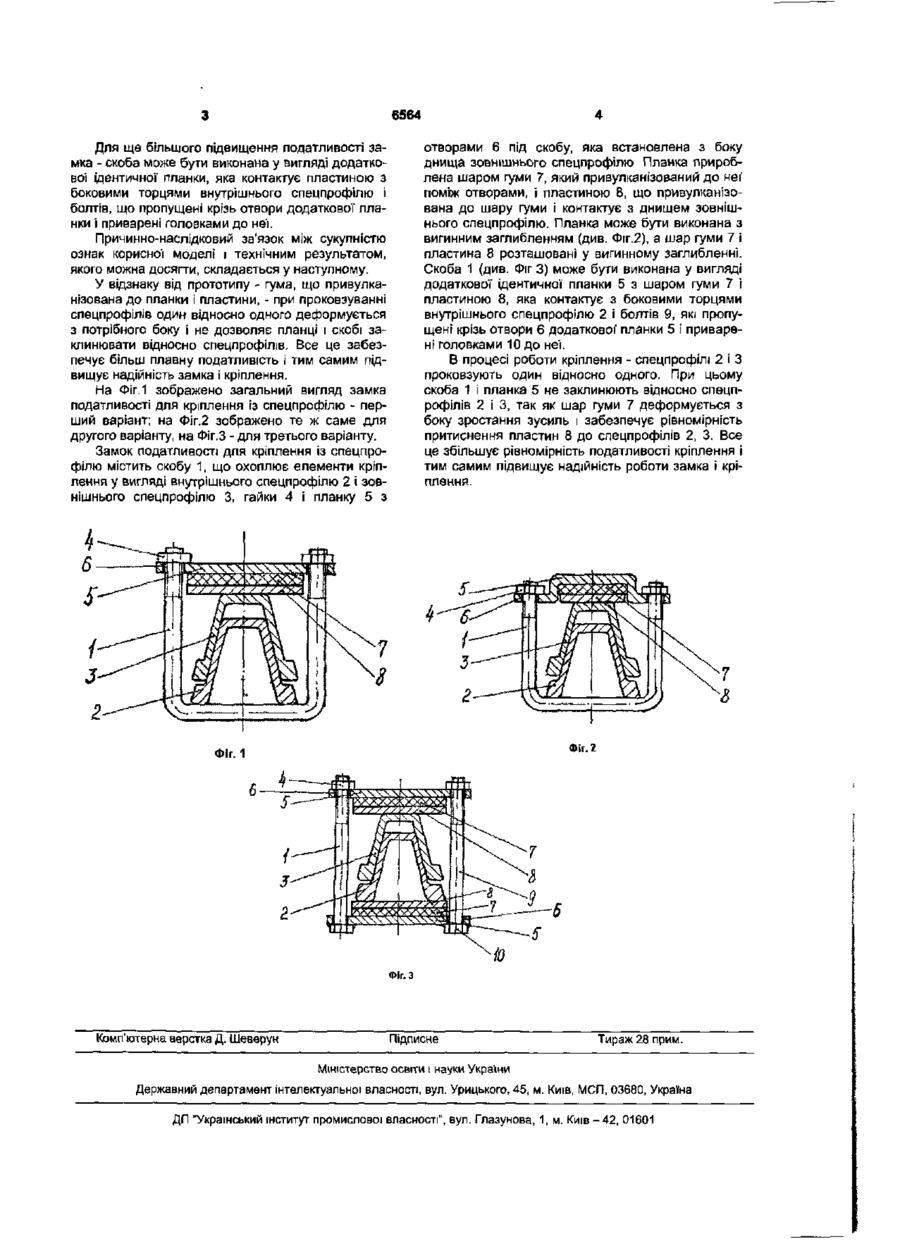

1. Замок податливості для кріплення із спецпрофілю, який містить скобу, що охоплює елементи кріплення, гайки і планку з отворами під скобу, яка встановлена з боку днища зовнішнього спецпрофїлю, який відрізняється тим, що планка прироблена шаром гуми, який привулканізований до неі між отворами, і пластиною, що привулканізована до шару гуми І контактує з днищем зовнішнього спецпрофілю. 2. Замок за п. 1, який відрізняється тим, що планка виконана з вигинним заглибленням між отворами, а шар гуми і пластина розташовані у вигинному заглибленні. 3. Замок за п. 1, який відрізняється тим, що скоба виконана у вигляді додаткової ідентичної планки, яка контактує пластиною з боковими торцями внутрішнього спецпрофілю і болтів, що пропущені крізь отвори додаткової планки і приварені головками до неї. Корисна модель відноситься до гірничої справи і може бути використана для кріплення підготовчих та капітальних виробок. В існуючому в теперішній час рівні техніки є відомим аналог - замковий пристрій з а.с. СРСР №934028, E21D11/14, від 07 02 79р. Цей пристрій вміщує скобу, що охоплює елементи кріплення, гайки і пластину з отворами під скобу, яка встановлена з боку днища зовнішнього спецпрофілю. Ці ознаки аналога співпадають з суттєвими ознаками корисної моделі. Крім того, цей пристрій обладнай вкладишами, які розташовані поміж скобою і зовнішнім контуром спецпрофілю з можливістю взаємодії торців вкладишів з ним, а планка з боку днища спецпрофілю з зазором. Недолік цього пристрою складається у тому, що так як він виконаний з жорстких елементів - в процесі проковзування спецпрофілів один відносно одного при роботі - виникають ривки з перевантаженням кріплення, що утворює умови для його руйнування. Найближчим аналогом корисної моделі є замок податливості для кріплення із спецпрофілю згідно з а.с СРСР №1465587, E21D11/14, від 26 12.86р. Цей замок вміщує скобу, що охоплює елементи кріплення, гайки і планку з отворами під скобу, яка встановлена з боку днища зовнішнього спецпрофілю. Ці ознаки прототипу є загальними з суттєвими ознаками корисної моделі. Крім того, в прототипі планка виконана фігурною і має упори, розташовані на кінцях планки по обидва боки кожного отвору під скобу з можливістю взаємодії верхніх кінців упорів з боковими стінками спецпрофілю, причому упори виконані у вигляді вирізаних з планки І відігнутих в бік фланців спецпрофілю пластин. Недолік цього елементу складається у тому, що так як він виконаний з жорстких елементів - в процесі роботи при проковзуванні спецпрофілів один відносно одного - виникають ривки з перевантаженням кріплення. Все це знижує надійність роботи замка і кріплення. В основу корисної моделі покладено задачу підвищити надійність роботи замка і кріплення за рахунок підвищення податливості замка. Поставлена задача вирішується тим, що в замку податливості для кріплення із спецпрофілю, який вміщує скобу, що охоплює елементи кріплення, гайки і планку з отворами під скобу, яка встановлена з боку днища зовнішнього спецпрофілю, у відзнаку від найближчого аналога, - планка прироблена шаром гуми, який привулканізований до неї поміж отворами, і пластиною, що привулканізована до шару гуми і контактує з днищем зовнішнього спецпрофілю. Для встановлення планки на скобу з існуючими розмірами - планка може бути виконана з вигинним заглибленням поміж отворами, а шар гуми і пластина розташовані в вигинному заглибленні. Г (0 ю (О 6564 Для ще більшого підвищення податливості замка - скоба може бути виконана у вигляді додаткової ідентичної планки, яка контактує пластиною з боковими торцями внутрішнього спецпрофілю і болтів, що пропущені крізь отвори додаткової планки І приварені головками до неї. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, складається у наступному. У відзнаку від прототипу - гума, що привулканізована до планки і пластини, - при проковзуванні спецпрофілів один відносно одного деформується з потрібного боку І не дозволяє планці і скобі заклинювати відносно спецпрофілів. Все це забезпечує більш плавну податливість і тим самим підвищує надійність замка і кріплення. На Фіг.1 зображено загальний вигляд замка податливості для кріплення із спецпрофілю - перший варіант; на Фіг.2 зображено те ж саме для другого варіанту, на Фіг.З - для третього варіанту. Замок податливості для кріплення із спецпрофілю містить скобу 1, що охоплює елементи кріплення у вигляді внутрішнього спецпрофілю 2 і зовнішнього спецпрофілю 3, гайки 4 і планку 5 з отворами 6 під скобу, яка встановлена з боку днища зовнішнього спецпрофілю Планка прироблена шаром гуми 7, який привулканізований до неї поміж отворами, і пластиною 8, що привулканізована до шару гуми і контактує з днищем зовнішнього спецпрофілю. Планка може бути виконана з вигинним заглибленням (див. Фіг.2), а шар гуми 7 і пластина 8 розташовані у вигинному заглибленні. Скоба 1 (див. Фіг 3) може бути виконана у вигляді додаткової ідентичної планки 5 з шаром гуми 7 і пластиною 8, яка контактує з боковими торцями внутрішнього спецпрофілю 2 і болтів 9, які пропущені крізь отвори 6 додаткової' планки 5 і приварені головками 10 до неї. В процесі роботи кріплення - спецпрофілі 2 і З проковзують один відносно одного. При цьому скоба 1 і планка 5 не заклинюють відносно спецпрофілів 2 і 3, так як шар гуми 7 деформується з боку зростання зусиль і забезпечує рівномірність притиснення пластин 8 до спецпрофілів 2, 3. Все це збільшує рівномірність податливості кріплення І тим самим підвищує надійність роботи замка і кріплення. Фіг. 1 Фіг.2 Фіг.З Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерства освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
