Замковий пристрій для арочного кріплення із спецпрофілю

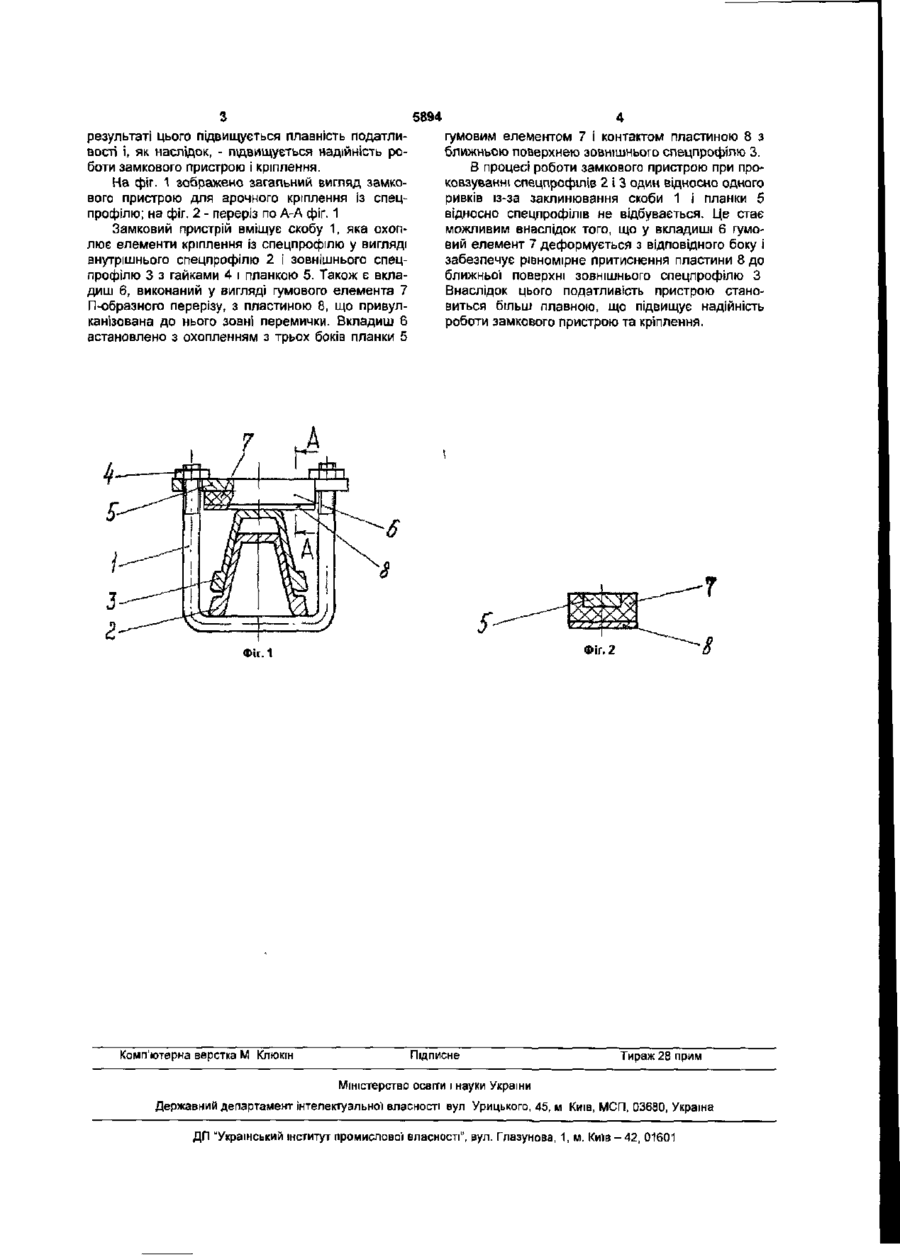

Замковий пристрій для арочного кріплення із спецпрофілю, що містить скобу, яка охоплює еле менти кріплення із спецпрофілю з гайками, планкою і вкладишем, який відрізняється тим, що вкладиш виконаний у вигляді гумового елемента П-подібного перерізу з пластиною, що привулканізована до нього зовні перемички, при цьому вкладиш встановлено з охопленням з трьох боків планки гумовим елементом і контактом-пластиною з ближньою поверхнею спецпрофілю. Корисна модель відноситься до гірничої справи і може бути використана для кріплення підготовчих та капітальних виробок. В існуючому в теперішній час рівні техніки є відомим аналог - замковий пристрій для арочного кріплення із спецпрофілю з а. с. СРСР №1465587, E21D 11/14, від 26 12.86 р. Цей замковий пристрій вміщує скобу, яка охоплює елементи кріплення із спецпрофілю, з гайками І планкою. Ці ознаки аналога є загальними з суттєвими ознаками корисної моделі Крім того, у аналога планка виконана фігурною і має упори, розташовані на кінцях планки по обидва боки кожного отвору під скобу з можливістю взаємодії верхніх КІНЦІВ упорів з боковими стінками спецпрофілю, причому упори виконані у вигляді вирізаних з планки і відігнутих в бік фланців спецпрофілю пластин. Недолік аналога складається у тому, що так як цей замковий пристрій виконаний з жорстких елементів - в процесі роботи при проковзуванні спецпрофілів один відносно одного - виникають ривки з перевантаженням кріплення Все це знижує надійність роботи замкового пристрою та кріплення. тому, що так як він виконаний з жорстких елементів - в процесі проковзування спецпрофілів один відносно одного при роботі - виникають ривки з перевантаженням кріплення, що створює умови для його руйнування. В основу корисної моделі покладено задачу підвищити надійність замкового пристрою і кріплення за рахунок підвищення податливості замкового пристрою. Поставлена задача вирішується тим, що в замковому пристрої для арочного кріплення із спецпрофілю, яка вміщує скобу, що охоплює елементи кріплення із спецпрофілю, з гайками, планкою і вкладишем, згідно з корисною моделлю вкладиш виконаний у вигляді гумового елемента П-образного перерізу, з пластиною, що привулканізована до нього зовні перемички, при цьому вкладиш встановлено з охопленням з трьох боків планки гумовим елементом і контактом пластиною з ближньою поверхнею спецпрофілю. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, складається у наступному. Внаслідок того, що вкладиш виконаний у вигляді гумового елемента П-образного перерізу, з пластиною, що привулканізована до нього зовні перемички, при цьому вкладиш встановлено з охопленням з трьох боків планки гумовим елементом і контактом пластиною з ближньою поверхнею спецпрофілю - в процесі роботи при проковзуванні спецпрофілів один відносно одного їх заклинювання І ривків не відбувається, так як воно знімається ВІДПОВІДНИМ деформуванням гуми В Найближчим аналогом корисної моделі є замковий пристрій згідно з а. с. СРСР №934028, E21D 11/14, від 07.02 79 р Цей пристрій вміщує скобу, яка охоплює елементи кріплення із спецпрофілю, з гайками, планкою і вкладишем Ці ознаки прототипу є загальними з суттєвими ознаками корисної моделі Крім того, в прототипі є ще один вкладиш, а вкладиші виконані жорсткими, встановленими з боків біля днища зовнішнього спецпрофілю. Недолік найближчого аналога складається у t 00 ю 5894 результаті цього підвищується плавність податливості і, як наслідок, - підвищується надійність роботи замкового пристрою і кріплення. На фіг. 1 зображено загальний вигляд замкового пристрою для арочного кріплення із спецпрофілю; на фіг. 2 - переріз по А-А фіг. 1 Замковий пристрій вміщує скобу 1, яка охоплює елементи кріплення Із спецпрофілю у вигляді внутрішнього спецпрофілю 2 і зовнішнього спецпрофілю 3 з гайками 4 і планкою 5. Також є вкладиш 6, виконаний у вигляді гумового елемента 7 П-образного перерізу, з пластиною 8, що привулканізована до нього зовні перемички. Вкладиш 6 встановлено з охопленням з трьох боків планки 5 гумовим елементом 7 і контактом пластиною 8 з ближньою поверхнею зовнішнього спецпрофілю 3. В процесі роботи замкового пристрою при проковзуванні спецпрофілів 2 і 3 один відносно одного ривків із-за заклинювання скоби 1 і планки 5 відносно спецпрофілів не відбувається. Це стає можливим внаслідок того, що у вкладиші 6 гумовий елемент 7 деформується з відповідного боку і забезпечує рівномірне притиснення пластини 8 до ближньої поверхні зовнішнього спецпрофілю З Внаслідок цього податливість пристрою становиться більш плавною, що підвищує надійність роботи замкового пристрою та кріплення. Фіг. 2 Фіг. 1 Комп'ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
