Електронний блок захисту тягових електродвигунів електровоза постійного струму
Формула / Реферат
Електронний блок захисту тягових електродвигунів електровоза постійного струму, що має в своєму складі безінерційний датчик струму, електронний перетворювач значення струму у цифровий код, який надалі порівнюється зі значеннями уставки, що зберігається у мікроконтролері, який відрізняється тим, що замість силового контактора використовують ключовий елемент, що у нормальному режимі роботи шунтує додатковий опір в колі утримуючої котушки, що не обмежує швидкодію електронного блока захисту тягових електродвигунів електровоза постійного струму.
Текст

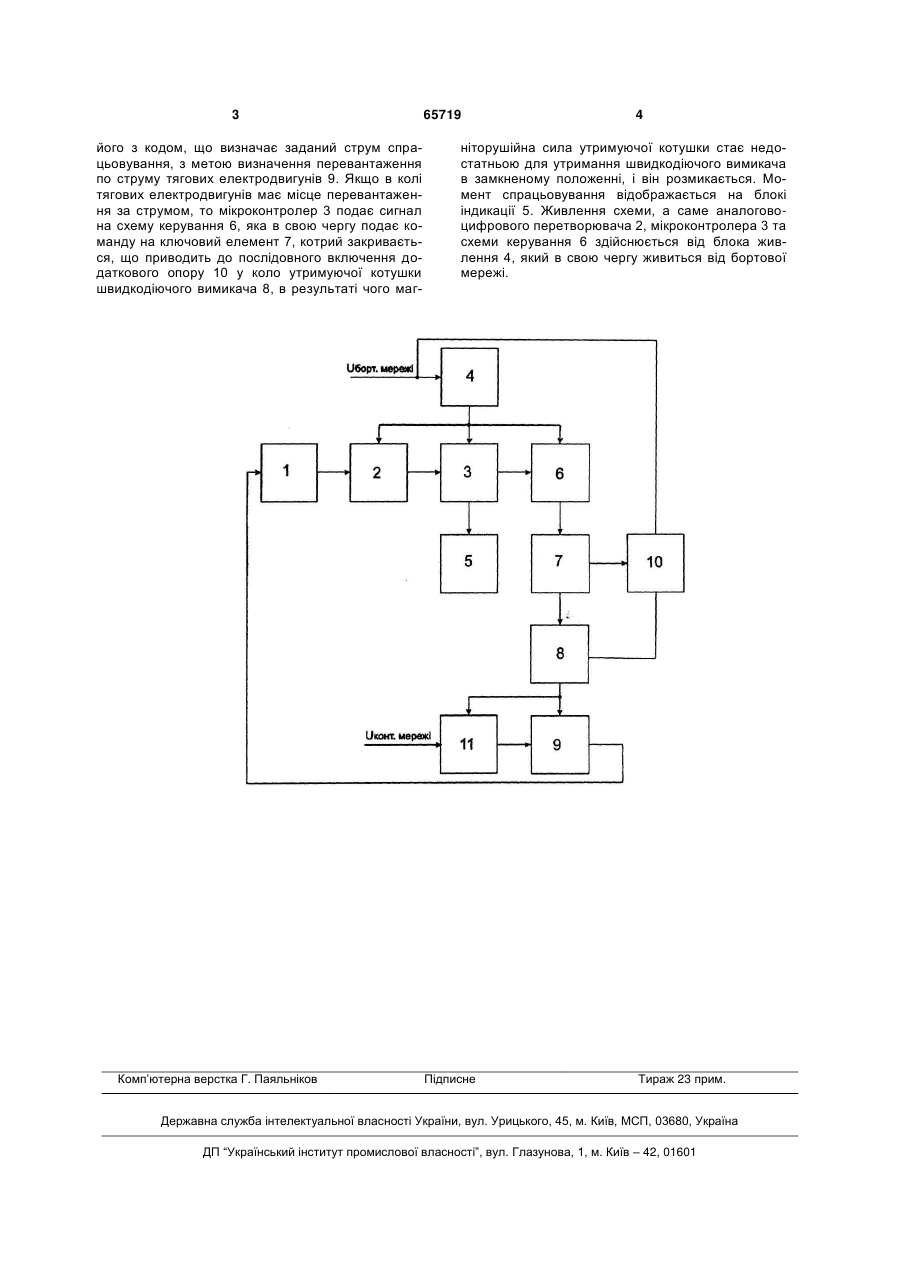

Електронний блок захисту тягових електродвигунів електровоза постійного струму, що має в 3 його з кодом, що визначає заданий струм спрацьовування, з метою визначення перевантаження по струму тягових електродвигунів 9. Якщо в колі тягових електродвигунів має місце перевантаження за струмом, то мікроконтролер 3 подає сигнал на схему керування 6, яка в свою чергу подає команду на ключовий елемент 7, котрий закривається, що приводить до послідовного включення додаткового опору 10 у коло утримуючої котушки швидкодіючого вимикача 8, в результаті чого маг Комп’ютерна верстка Г. Паяльніков 65719 4 ніторушійна сила утримуючої котушки стає недостатньою для утримання швидкодіючого вимикача в замкненому положенні, і він розмикається. Момент спрацьовування відображається на блокі індикації 5. Живлення схеми, а саме аналоговоцифрового перетворювача 2, мікроконтролера 3 та схеми керування 6 здійснюється від блока живлення 4, який в свою чергу живиться від бортової мережі. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectronic protection unit for electric locomotive traction electric motors
Автори англійськоюKarzova Oksana Oleksandrivna
Назва патенту російськоюЭлектронный блок защиты тяговых электродвигателей электровоза постоянного тока
Автори російськоюКарзова Оксана Александровна
МПК / Мітки
МПК: H01H 83/00
Мітки: електродвигунів, захисту, електронний, блок, постійного, електровоза, струму, тягових
