Автоматична камера схову

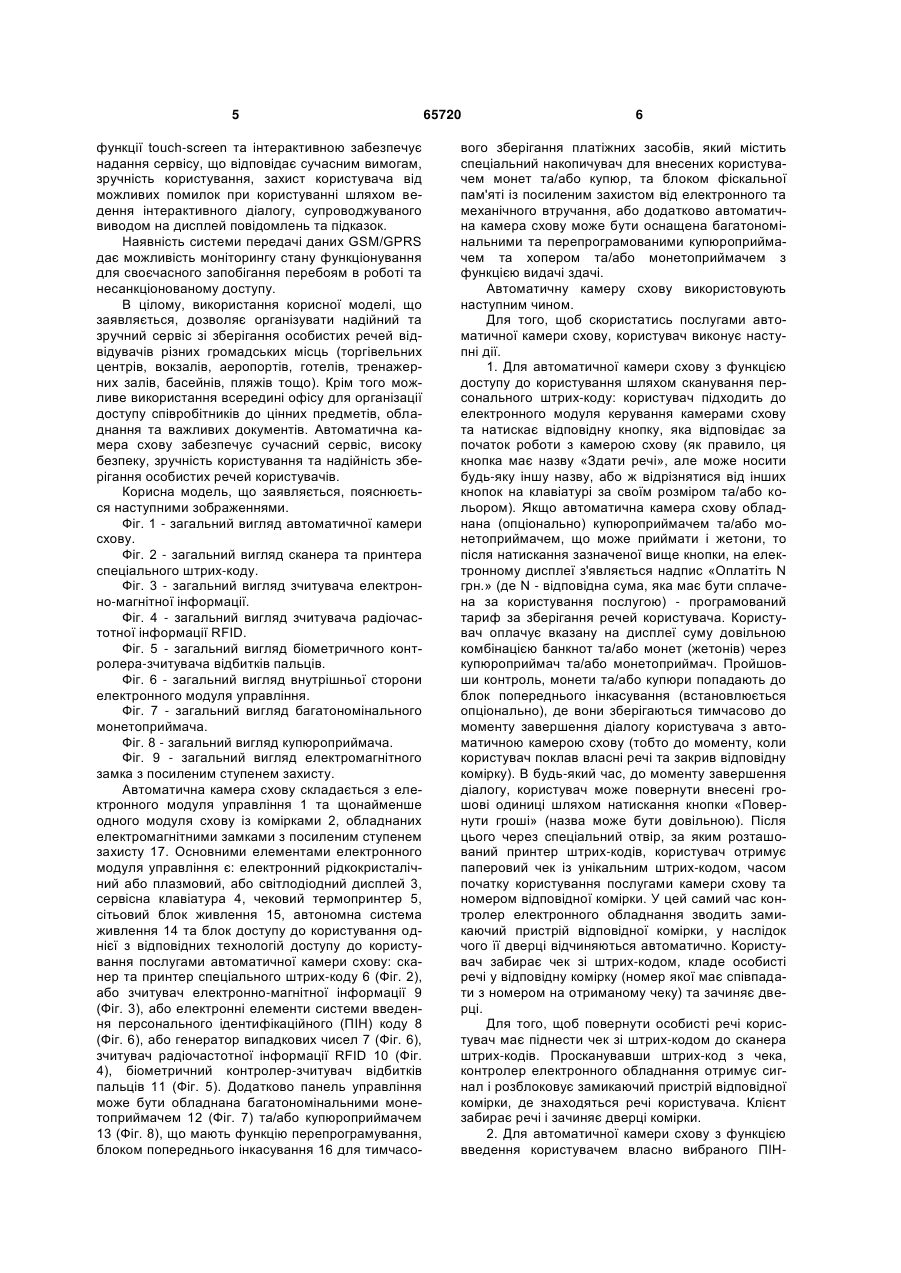

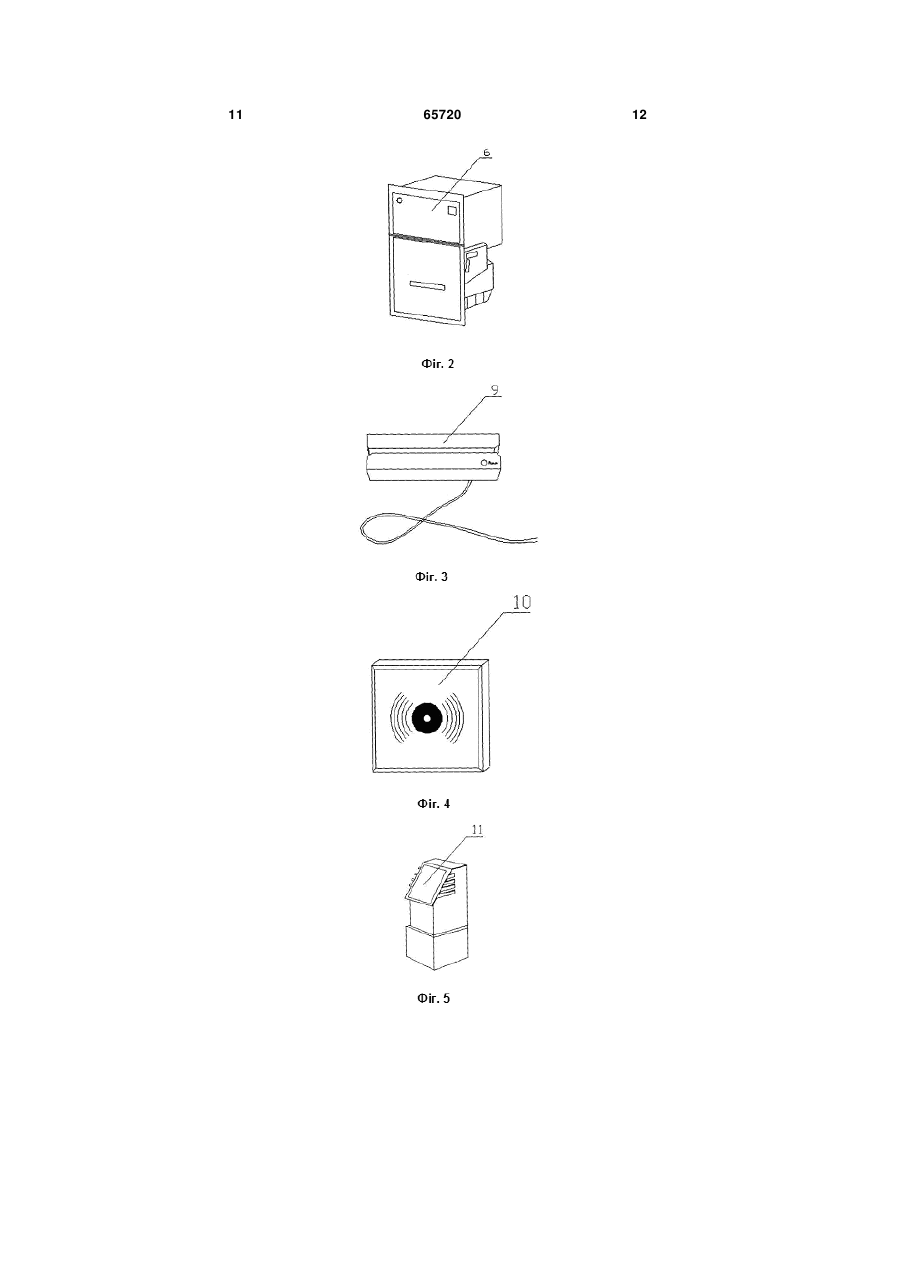

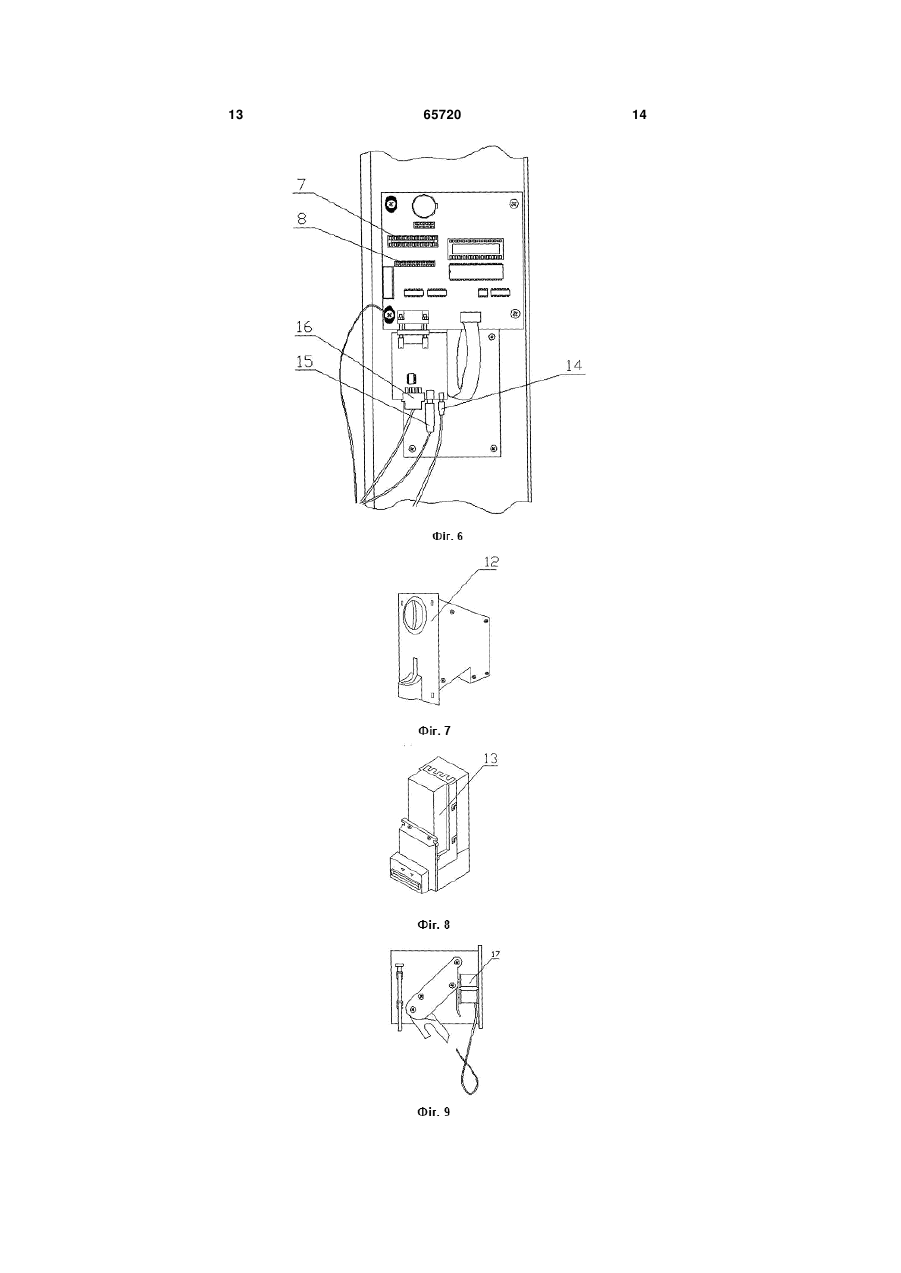

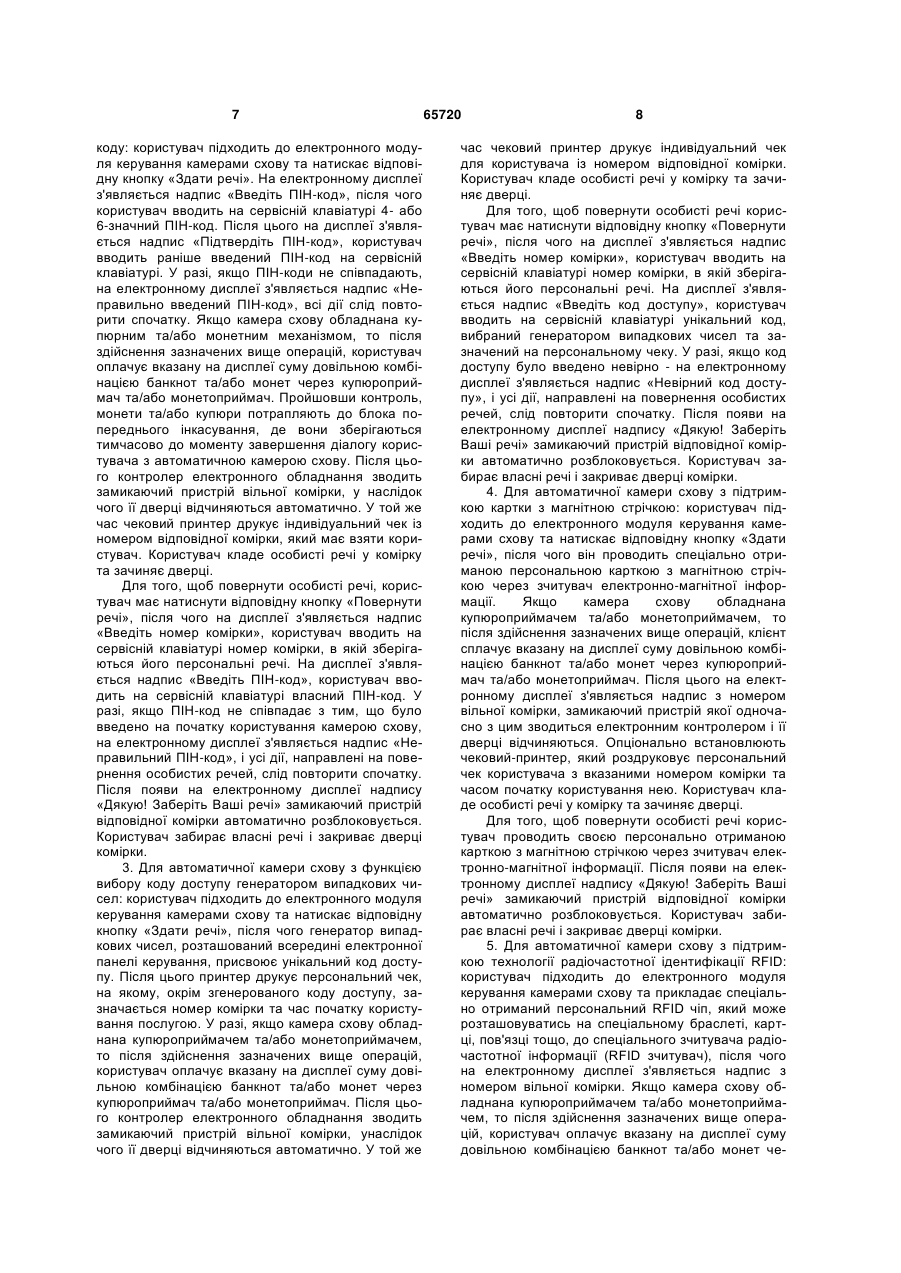

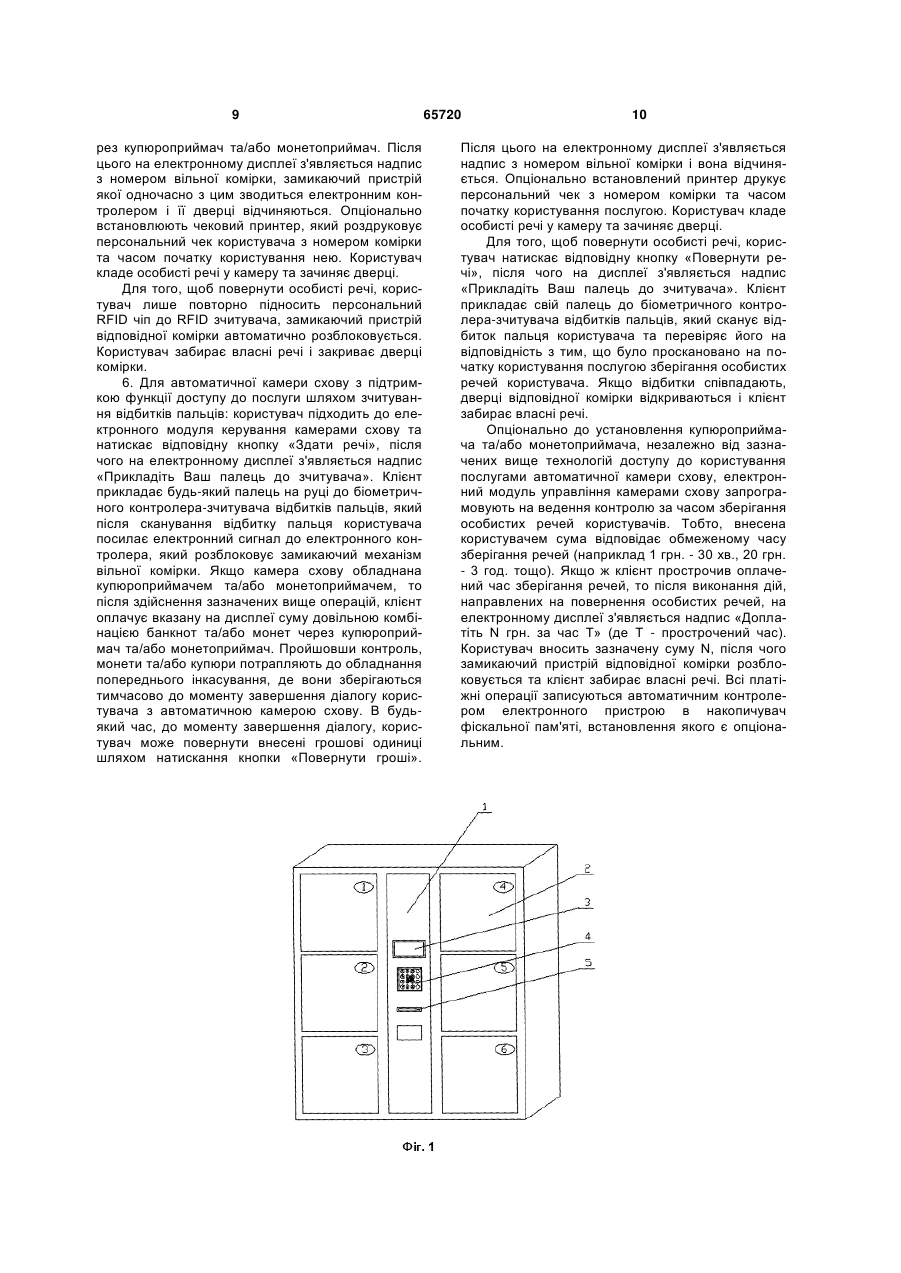

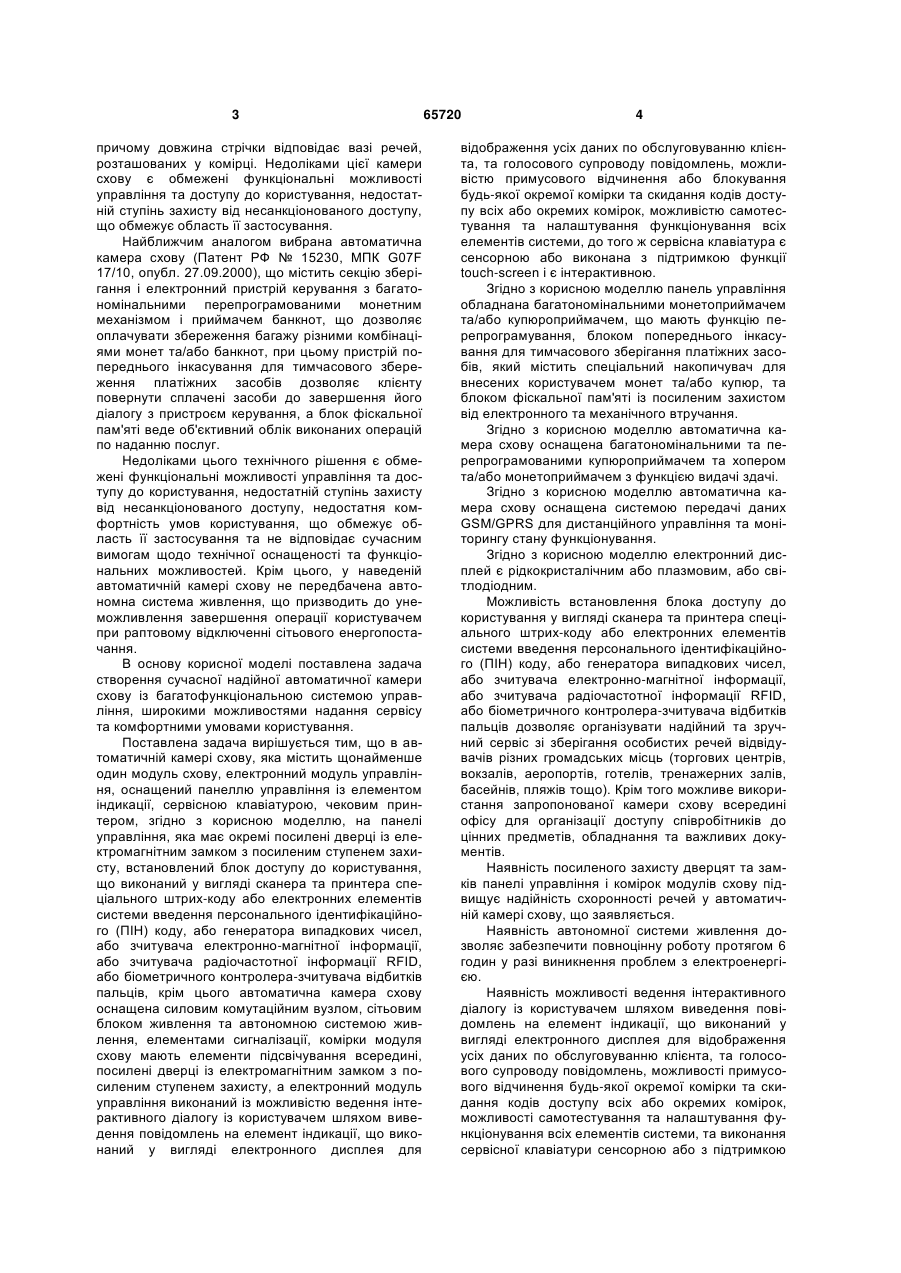

1. Автоматична камера схову, яка містить щонайменше один модуль схову, електронний модуль управління, оснащений панеллю управління із елементом індикації, сервісною клавіатурою, чековим принтером, яка відрізняється тим, що на панелі управління, яка має окремі посилені дверці із електромагнітним замком з посиленим ступенем захисту, встановлений блок доступу до користування, що виконаний у вигляді сканера та принтера спеціального штрих-коду або електронних елементів системи введення персонального ідентифікаційного (ПІН) коду, або генератора випадкових чисел, або зчитувача електронно-магнітної інформації, або зчитувача радіочастотної інформації RFID, або біометричного контролеразчитувача відбитків пальців, крім цього автоматична камера схову оснащена силовим комутаційним вузлом, сітьовим блоком живлення та автономною системою живлення, елементами сигналізації, комірки модуля схову мають елементи підсвічування всередині, посилені дверці із електромагнітним замком з посиленим ступенем захисту, а електронний модуль управління виконаний із можливістю ведення інтерактивного діалогу із користувачем шляхом виведення повідомлень на елемент індикації, що виконаний у вигляді елект U 2 (19) 1 3 причому довжина стрічки відповідає вазі речей, розташованих у комірці. Недоліками цієї камери схову є обмежені функціональні можливості управління та доступу до користування, недостатній ступінь захисту від несанкціонованого доступу, що обмежує область її застосування. Найближчим аналогом вибрана автоматична камера схову (Патент РФ № 15230, МПК G07F 17/10, опубл. 27.09.2000), що містить секцію зберігання і електронний пристрій керування з багатономінальними перепрограмованими монетним механізмом і приймачем банкнот, що дозволяє оплачувати збереження багажу різними комбінаціями монет та/або банкнот, при цьому пристрій попереднього інкасування для тимчасового збереження платіжних засобів дозволяє клієнту повернути сплачені засоби до завершення його діалогу з пристроєм керування, а блок фіскальної пам'яті веде об'єктивний облік виконаних операцій по наданню послуг. Недоліками цього технічного рішення є обмежені функціональні можливості управління та доступу до користування, недостатній ступінь захисту від несанкціонованого доступу, недостатня комфортність умов користування, що обмежує область її застосування та не відповідає сучасним вимогам щодо технічної оснащеності та функціональних можливостей. Крім цього, у наведеній автоматичній камері схову не передбачена автономна система живлення, що призводить до унеможливлення завершення операції користувачем при раптовому відключенні сітьового енергопостачання. В основу корисної моделі поставлена задача створення сучасної надійної автоматичної камери схову із багатофункціональною системою управління, широкими можливостями надання сервісу та комфортними умовами користування. Поставлена задача вирішується тим, що в автоматичній камері схову, яка містить щонайменше один модуль схову, електронний модуль управління, оснащений панеллю управління із елементом індикації, сервісною клавіатурою, чековим принтером, згідно з корисною моделлю, на панелі управління, яка має окремі посилені дверці із електромагнітним замком з посиленим ступенем захисту, встановлений блок доступу до користування, що виконаний у вигляді сканера та принтера спеціального штрих-коду або електронних елементів системи введення персонального ідентифікаційного (ПІН) коду, або генератора випадкових чисел, або зчитувача електронно-магнітної інформації, або зчитувача радіочастотної інформації RFID, або біометричного контролера-зчитувача відбитків пальців, крім цього автоматична камера схову оснащена силовим комутаційним вузлом, сітьовим блоком живлення та автономною системою живлення, елементами сигналізації, комірки модуля схову мають елементи підсвічування всередині, посилені дверці із електромагнітним замком з посиленим ступенем захисту, а електронний модуль управління виконаний із можливістю ведення інтерактивного діалогу із користувачем шляхом виведення повідомлень на елемент індикації, що виконаний у вигляді електронного дисплея для 65720 4 відображення усіх даних по обслуговуванню клієнта, та голосового супроводу повідомлень, можливістю примусового відчинення або блокування будь-якої окремої комірки та скидання кодів доступу всіх або окремих комірок, можливістю самотестування та налаштування функціонування всіх елементів системи, до того ж сервісна клавіатура є сенсорною або виконана з підтримкою функції touch-screen і є інтерактивною. Згідно з корисною моделлю панель управління обладнана багатономінальними монетоприймачем та/або купюроприймачем, що мають функцію перепрограмування, блоком попереднього інкасування для тимчасового зберігання платіжних засобів, який містить спеціальний накопичувач для внесених користувачем монет та/або купюр, та блоком фіскальної пам'яті із посиленим захистом від електронного та механічного втручання. Згідно з корисною моделлю автоматична камера схову оснащена багатономінальними та перепрограмованими купюроприймачем та хопером та/або монетоприймачем з функцією видачі здачі. Згідно з корисною моделлю автоматична камера схову оснащена системою передачі даних GSM/GPRS для дистанційного управління та моніторингу стану функціонування. Згідно з корисною моделлю електронний дисплей є рідкокристалічним або плазмовим, або світлодіодним. Можливість встановлення блока доступу до користування у вигляді сканера та принтера спеціального штрих-коду або електронних елементів системи введення персонального ідентифікаційного (ПІН) коду, або генератора випадкових чисел, або зчитувача електронно-магнітної інформації, або зчитувача радіочастотної інформації RFID, або біометричного контролера-зчитувача відбитків пальців дозволяє організувати надійний та зручний сервіс зі зберігання особистих речей відвідувачів різних громадських місць (торгових центрів, вокзалів, аеропортів, готелів, тренажерних залів, басейнів, пляжів тощо). Крім того можливе використання запропонованої камери схову всередині офісу для організації доступу співробітників до цінних предметів, обладнання та важливих документів. Наявність посиленого захисту дверцят та замків панелі управління і комірок модулів схову підвищує надійність схоронності речей у автоматичній камері схову, що заявляється. Наявність автономної системи живлення дозволяє забезпечити повноцінну роботу протягом 6 годин у разі виникнення проблем з електроенергією. Наявність можливості ведення інтерактивного діалогу із користувачем шляхом виведення повідомлень на елемент індикації, що виконаний у вигляді електронного дисплея для відображення усіх даних по обслуговуванню клієнта, та голосового супроводу повідомлень, можливості примусового відчинення будь-якої окремої комірки та скидання кодів доступу всіх або окремих комірок, можливості самотестування та налаштування функціонування всіх елементів системи, та виконання сервісної клавіатури сенсорною або з підтримкою 5 функції touch-screen та інтерактивною забезпечує надання сервісу, що відповідає сучасним вимогам, зручність користування, захист користувача від можливих помилок при користуванні шляхом ведення інтерактивного діалогу, супроводжуваного виводом на дисплей повідомлень та підказок. Наявність системи передачі даних GSM/GPRS дає можливість моніторингу стану функціонування для своєчасного запобігання перебоям в роботі та несанкціонованому доступу. В цілому, використання корисної моделі, що заявляється, дозволяє організувати надійний та зручний сервіс зі зберігання особистих речей відвідувачів різних громадських місць (торгівельних центрів, вокзалів, аеропортів, готелів, тренажерних залів, басейнів, пляжів тощо). Крім того можливе використання всередині офісу для організації доступу співробітників до цінних предметів, обладнання та важливих документів. Автоматична камера схову забезпечує сучасний сервіс, високу безпеку, зручність користування та надійність зберігання особистих речей користувачів. Корисна модель, що заявляється, пояснюється наступними зображеннями. Фіг. 1 - загальний вигляд автоматичної камери схову. Фіг. 2 - загальний вигляд сканера та принтера спеціального штрих-коду. Фіг. 3 - загальний вигляд зчитувача електронно-магнітної інформації. Фіг. 4 - загальний вигляд зчитувача радіочастотної інформації RFID. Фіг. 5 - загальний вигляд біометричного контролера-зчитувача відбитків пальців. Фіг. 6 - загальний вигляд внутрішньої сторони електронного модуля управління. Фіг. 7 - загальний вигляд багатономінального монетоприймача. Фіг. 8 - загальний вигляд купюроприймача. Фіг. 9 - загальний вигляд електромагнітного замка з посиленим ступенем захисту. Автоматична камера схову складається з електронного модуля управління 1 та щонайменше одного модуля схову із комірками 2, обладнаних електромагнітними замками з посиленим ступенем захисту 17. Основними елементами електронного модуля управління є: електронний рідкокристалічний або плазмовий, або світлодіодний дисплей 3, сервісна клавіатура 4, чековий термопринтер 5, сітьовий блок живлення 15, автономна система живлення 14 та блок доступу до користування однієї з відповідних технологій доступу до користування послугами автоматичної камери схову: сканер та принтер спеціального штрих-коду 6 (Фіг. 2), або зчитувач електронно-магнітної інформації 9 (Фіг. 3), або електронні елементи системи введення персонального ідентифікаційного (ПІН) коду 8 (Фіг. 6), або генератор випадкових чисел 7 (Фіг. 6), зчитувач радіочастотної інформації RFID 10 (Фіг. 4), біометричний контролер-зчитувач відбитків пальців 11 (Фіг. 5). Додатково панель управління може бути обладнана багатономінальними монетоприймачем 12 (Фіг. 7) та/або купюроприймачем 13 (Фіг. 8), що мають функцію перепрограмування, блоком попереднього інкасування 16 для тимчасо 65720 6 вого зберігання платіжних засобів, який містить спеціальний накопичувач для внесених користувачем монет та/або купюр, та блоком фіскальної пам'яті із посиленим захистом від електронного та механічного втручання, або додатково автоматична камера схову може бути оснащена багатономінальними та перепрограмованими купюроприймачем та хопером та/або монетоприймачем з функцією видачі здачі. Автоматичну камеру схову використовують наступним чином. Для того, щоб скористатись послугами автоматичної камери схову, користувач виконує наступні дії. 1. Для автоматичної камери схову з функцією доступу до користування шляхом сканування персонального штрих-коду: користувач підходить до електронного модуля керування камерами схову та натискає відповідну кнопку, яка відповідає за початок роботи з камерою схову (як правило, ця кнопка має назву «Здати речі», але може носити будь-яку іншу назву, або ж відрізнятися від інших кнопок на клавіатурі за своїм розміром та/або кольором). Якщо автоматична камера схову обладнана (опціонально) купюроприймачем та/або монетоприймачем, що може приймати і жетони, то після натискання зазначеної вище кнопки, на електронному дисплеї з'являється надпис «Оплатіть N грн.» (де N - відповідна сума, яка має бути сплачена за користування послугою) - програмований тариф за зберігання речей користувача. Користувач оплачує вказану на дисплеї суму довільною комбінацією банкнот та/або монет (жетонів) через купюроприймач та/або монетоприймач. Пройшовши контроль, монети та/або купюри попадають до блок попереднього інкасування (встановлюється опціонально), де вони зберігаються тимчасово до моменту завершення діалогу користувача з автоматичною камерою схову (тобто до моменту, коли користувач поклав власні речі та закрив відповідну комірку). В будь-який час, до моменту завершення діалогу, користувач може повернути внесені грошові одиниці шляхом натискання кнопки «Повернути гроші» (назва може бути довільною). Після цього через спеціальний отвір, за яким розташований принтер штрих-кодів, користувач отримує паперовий чек із унікальним штрих-кодом, часом початку користування послугами камери схову та номером відповідної комірки. У цей самий час контролер електронного обладнання зводить замикаючий пристрій відповідної комірки, у наслідок чого її дверці відчиняються автоматично. Користувач забирає чек зі штрих-кодом, кладе особисті речі у відповідну комірку (номер якої має співпадати з номером на отриманому чеку) та зачиняє дверці. Для того, щоб повернути особисті речі користувач має піднести чек зі штрих-кодом до сканера штрих-кодів. Просканувавши штрих-код з чека, контролер електронного обладнання отримує сигнал і розблоковує замикаючий пристрій відповідної комірки, де знаходяться речі користувача. Клієнт забирає речі і зачиняє дверці комірки. 2. Для автоматичної камери схову з функцією введення користувачем власно вибраного ПІН 7 коду: користувач підходить до електронного модуля керування камерами схову та натискає відповідну кнопку «Здати речі». На електронному дисплеї з'являється надпис «Введіть ПІН-код», після чого користувач вводить на сервісній клавіатурі 4- або 6-значний ПІН-код. Після цього на дисплеї з'являється надпис «Підтвердіть ПІН-код», користувач вводить раніше введений ПІН-код на сервісній клавіатурі. У разі, якщо ПІН-коди не співпадають, на електронному дисплеї з'являється надпис «Неправильно введений ПІН-код», всі дії слід повторити спочатку. Якщо камера схову обладнана купюрним та/або монетним механізмом, то після здійснення зазначених вище операцій, користувач оплачує вказану на дисплеї суму довільною комбінацією банкнот та/або монет через купюроприймач та/або монетоприймач. Пройшовши контроль, монети та/або купюри потрапляють до блока попереднього інкасування, де вони зберігаються тимчасово до моменту завершення діалогу користувача з автоматичною камерою схову. Після цього контролер електронного обладнання зводить замикаючий пристрій вільної комірки, у наслідок чого її дверці відчиняються автоматично. У той же час чековий принтер друкує індивідуальний чек із номером відповідної комірки, який має взяти користувач. Користувач кладе особисті речі у комірку та зачиняє дверці. Для того, щоб повернути особисті речі, користувач має натиснути відповідну кнопку «Повернути речі», після чого на дисплеї з'являється надпис «Введіть номер комірки», користувач вводить на сервісній клавіатурі номер комірки, в якій зберігаються його персональні речі. На дисплеї з'являється надпис «Введіть ПІН-код», користувач вводить на сервісній клавіатурі власний ПІН-код. У разі, якщо ПІН-код не співпадає з тим, що було введено на початку користування камерою схову, на електронному дисплеї з'являється надпис «Неправильний ПІН-код», і усі дії, направлені на повернення особистих речей, слід повторити спочатку. Після появи на електронному дисплеї надпису «Дякую! Заберіть Ваші речі» замикаючий пристрій відповідної комірки автоматично розблоковується. Користувач забирає власні речі і закриває дверці комірки. 3. Для автоматичної камери схову з функцією вибору коду доступу генератором випадкових чисел: користувач підходить до електронного модуля керування камерами схову та натискає відповідну кнопку «Здати речі», після чого генератор випадкових чисел, розташований всередині електронної панелі керування, присвоює унікальний код доступу. Після цього принтер друкує персональний чек, на якому, окрім згенерованого коду доступу, зазначається номер комірки та час початку користування послугою. У разі, якщо камера схову обладнана купюроприймачем та/або монетоприймачем, то після здійснення зазначених вище операцій, користувач оплачує вказану на дисплеї суму довільною комбінацією банкнот та/або монет через купюроприймач та/або монетоприймач. Після цього контролер електронного обладнання зводить замикаючий пристрій вільної комірки, унаслідок чого її дверці відчиняються автоматично. У той же 65720 8 час чековий принтер друкує індивідуальний чек для користувача із номером відповідної комірки. Користувач кладе особисті речі у комірку та зачиняє дверці. Для того, щоб повернути особисті речі користувач має натиснути відповідну кнопку «Повернути речі», після чого на дисплеї з'являється надпис «Введіть номер комірки», користувач вводить на сервісній клавіатурі номер комірки, в якій зберігаються його персональні речі. На дисплеї з'являється надпис «Введіть код доступу», користувач вводить на сервісній клавіатурі унікальний код, вибраний генератором випадкових чисел та зазначений на персональному чеку. У разі, якщо код доступу було введено невірно - на електронному дисплеї з'являється надпис «Невірний код доступу», і усі дії, направлені на повернення особистих речей, слід повторити спочатку. Після появи на електронному дисплеї надпису «Дякую! Заберіть Ваші речі» замикаючий пристрій відповідної комірки автоматично розблоковується. Користувач забирає власні речі і закриває дверці комірки. 4. Для автоматичної камери схову з підтримкою картки з магнітною стрічкою: користувач підходить до електронного модуля керування камерами схову та натискає відповідну кнопку «Здати речі», після чого він проводить спеціально отриманою персональною карткою з магнітною стрічкою через зчитувач електронно-магнітної інформації. Якщо камера схову обладнана купюроприймачем та/або монетоприймачем, то після здійснення зазначених вище операцій, клієнт сплачує вказану на дисплеї суму довільною комбінацією банкнот та/або монет через купюроприймач та/або монетоприймач. Після цього на електронному дисплеї з'являється надпис з номером вільної комірки, замикаючий пристрій якої одночасно з цим зводиться електронним контролером і її дверці відчиняються. Опціонально встановлюють чековий-принтер, який роздруковує персональний чек користувача з вказаними номером комірки та часом початку користування нею. Користувач кладе особисті речі у комірку та зачиняє дверці. Для того, щоб повернути особисті речі користувач проводить своєю персонально отриманою карткою з магнітною стрічкою через зчитувач електронно-магнітної інформації. Після появи на електронному дисплеї надпису «Дякую! Заберіть Ваші речі» замикаючий пристрій відповідної комірки автоматично розблоковується. Користувач забирає власні речі і закриває дверці комірки. 5. Для автоматичної камери схову з підтримкою технології радіочастотної ідентифікації RFID: користувач підходить до електронного модуля керування камерами схову та прикладає спеціально отриманий персональний RFID чіп, який може розташовуватись на спеціальному браслеті, картці, пов'язці тощо, до спеціального зчитувача радіочастотної інформації (RFID зчитувач), після чого на електронному дисплеї з'являється надпис з номером вільної комірки. Якщо камера схову обладнана купюроприймачем та/або монетоприймачем, то після здійснення зазначених вище операцій, користувач оплачує вказану на дисплеї суму довільною комбінацією банкнот та/або монет че 9 рез купюроприймач та/або монетоприймач. Після цього на електронному дисплеї з'являється надпис з номером вільної комірки, замикаючий пристрій якої одночасно з цим зводиться електронним контролером і її дверці відчиняються. Опціонально встановлюють чековий принтер, який роздруковує персональний чек користувача з номером комірки та часом початку користування нею. Користувач кладе особисті речі у камеру та зачиняє дверці. Для того, щоб повернути особисті речі, користувач лише повторно підносить персональний RFID чіп до RFID зчитувача, замикаючий пристрій відповідної комірки автоматично розблоковується. Користувач забирає власні речі і закриває дверці комірки. 6. Для автоматичної камери схову з підтримкою функції доступу до послуги шляхом зчитування відбитків пальців: користувач підходить до електронного модуля керування камерами схову та натискає відповідну кнопку «Здати речі», після чого на електронному дисплеї з'являється надпис «Прикладіть Ваш палець до зчитувача». Клієнт прикладає будь-який палець на руці до біометричного контролера-зчитувача відбитків пальців, який після сканування відбитку пальця користувача посилає електронний сигнал до електронного контролера, який розблоковує замикаючий механізм вільної комірки. Якщо камера схову обладнана купюроприймачем та/або монетоприймачем, то після здійснення зазначених вище операцій, клієнт оплачує вказану на дисплеї суму довільною комбінацією банкнот та/або монет через купюроприймач та/або монетоприймач. Пройшовши контроль, монети та/або купюри потрапляють до обладнання попереднього інкасування, де вони зберігаються тимчасово до моменту завершення діалогу користувача з автоматичною камерою схову. В будьякий час, до моменту завершення діалогу, користувач може повернути внесені грошові одиниці шляхом натискання кнопки «Повернути гроші». 65720 10 Після цього на електронному дисплеї з'являється надпис з номером вільної комірки і вона відчиняється. Опціонально встановлений принтер друкує персональний чек з номером комірки та часом початку користування послугою. Користувач кладе особисті речі у камеру та зачиняє дверці. Для того, щоб повернути особисті речі, користувач натискає відповідну кнопку «Повернути речі», після чого на дисплеї з'являється надпис «Прикладіть Ваш палець до зчитувача». Клієнт прикладає свій палець до біометричного контролера-зчитувача відбитків пальців, який сканує відбиток пальця користувача та перевіряє його на відповідність з тим, що було проскановано на початку користування послугою зберігання особистих речей користувача. Якщо відбитки співпадають, дверці відповідної комірки відкриваються і клієнт забирає власні речі. Опціонально до установлення купюроприймача та/або монетоприймача, незалежно від зазначених вище технологій доступу до користування послугами автоматичної камери схову, електронний модуль управління камерами схову запрограмовують на ведення контролю за часом зберігання особистих речей користувачів. Тобто, внесена користувачем сума відповідає обмеженому часу зберігання речей (наприклад 1 грн. - 30 хв., 20 грн. - 3 год. тощо). Якщо ж клієнт прострочив оплачений час зберігання речей, то після виконання дій, направлених на повернення особистих речей, на електронному дисплеї з'являється надпис «Доплатіть N грн. за час Т» (де Т - прострочений час). Користувач вносить зазначену суму N, після чого замикаючий пристрій відповідної комірки розблоковується та клієнт забирає власні речі. Всі платіжні операції записуються автоматичним контролером електронного пристрою в накопичувач фіскальної пам'яті, встановлення якого є опціональним. 11 65720 12 13 65720 14 15 Комп’ютерна верстка А. Крулевський 65720 Підписне 16 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
