З’єднання валів
Номер патенту: 65724
Опубліковано: 12.12.2011
Формула / Реферат
1. З'єднання валів, що містить ведучий і ведений вали та засіб для з'єднання валів, яке відрізняється тим, що засіб для з'єднання валів виконаний у вигляді шипового з'єднання, що має шип та паз, причому шип розташований на кінці ведучого вала, а паз розташований в кінці веденого вала.
2. З'єднання валів за п. 1, яке відрізняється тим, що шип та паз мають розміри, що вибираються із умови:
b = (0,3...04)·d;
l = (0,4...0,7)·d; D = l + (l...5)·мм,
де
b - товщина шипа (ширина паза);
d - діаметр валів;
l - довжина шипа;
D - глибина паза.
Текст

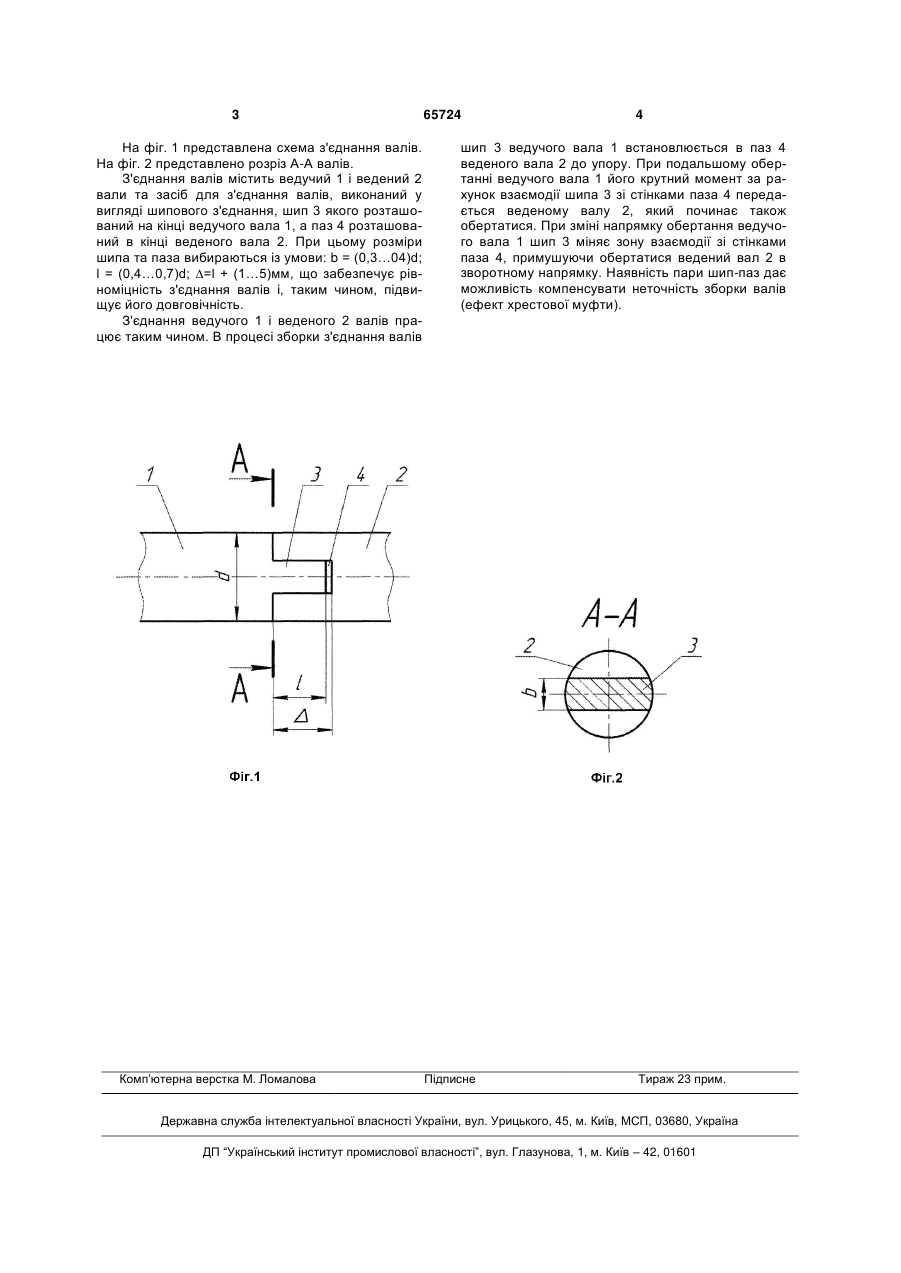

1. З'єднання валів, що містить ведучий і ведений вали та засіб для з'єднання валів, яке відрізняється тим, що засіб для з'єднання валів виконаний у вигляді шипового з'єднання, що має шип та паз, причому шип розташований на кінці веду 3 На фіг. 1 представлена схема з'єднання валів. На фіг. 2 представлено розріз А-А валів. З'єднання валів містить ведучий 1 і ведений 2 вали та засіб для з'єднання валів, виконаний у вигляді шипового з'єднання, шип 3 якого розташований на кінці ведучого вала 1, а паз 4 розташований в кінці веденого вала 2. При цьому розміри шипа та паза вибираються із умови: b = (0,3…04)d; l = (0,4…0,7)d; =l + (1…5)мм, що забезпечує рівноміцність з'єднання валів і, таким чином, підвищує його довговічність. З'єднання ведучого 1 і веденого 2 валів працює таким чином. В процесі зборки з'єднання валів Комп’ютерна верстка М. Ломалова 65724 4 шип 3 ведучого вала 1 встановлюється в паз 4 веденого вала 2 до упору. При подальшому обертанні ведучого вала 1 його крутний момент за рахунок взаємодії шипа 3 зі стінками паза 4 передається веденому валу 2, який починає також обертатися. При зміні напрямку обертання ведучого вала 1 шип 3 міняє зону взаємодії зі стінками паза 4, примушуючи обертатися ведений вал 2 в зворотному напрямку. Наявність пари шип-паз дає можливість компенсувати неточність зборки валів (ефект хрестової муфти). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShaft joint
Автори англійськоюPipa Borys Fedorovych, Rubanka Mykola Mykolaiovych
Назва патенту російськоюСоединение валов
Автори російськоюПипа Борис Федорович, Рубанка Николай Николаевич
МПК / Мітки
МПК: F16B 21/00
