Привід круглов’язальної машини
Номер патенту: 65723
Опубліковано: 12.12.2011
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Павленко Георгій Іванович
Формула / Реферат
Привід круглов'язальної машини, що містить електродвигун, кінематично зв'язаний з вертикальним привідним валом, на кінцях якого жорстко закріплені шестерні, одна з яких кінематично з'єднана з зубчастим колесом голкового циліндра, встановленого в опорі, який відрізняється тим, що зубчасте колесо голкового циліндра обладнане пружними елементами, з'єднаними з ним, та додатковою опорою, в якій зубчасте колесо голкового циліндра встановлене з зазором до голкового циліндра.
Текст

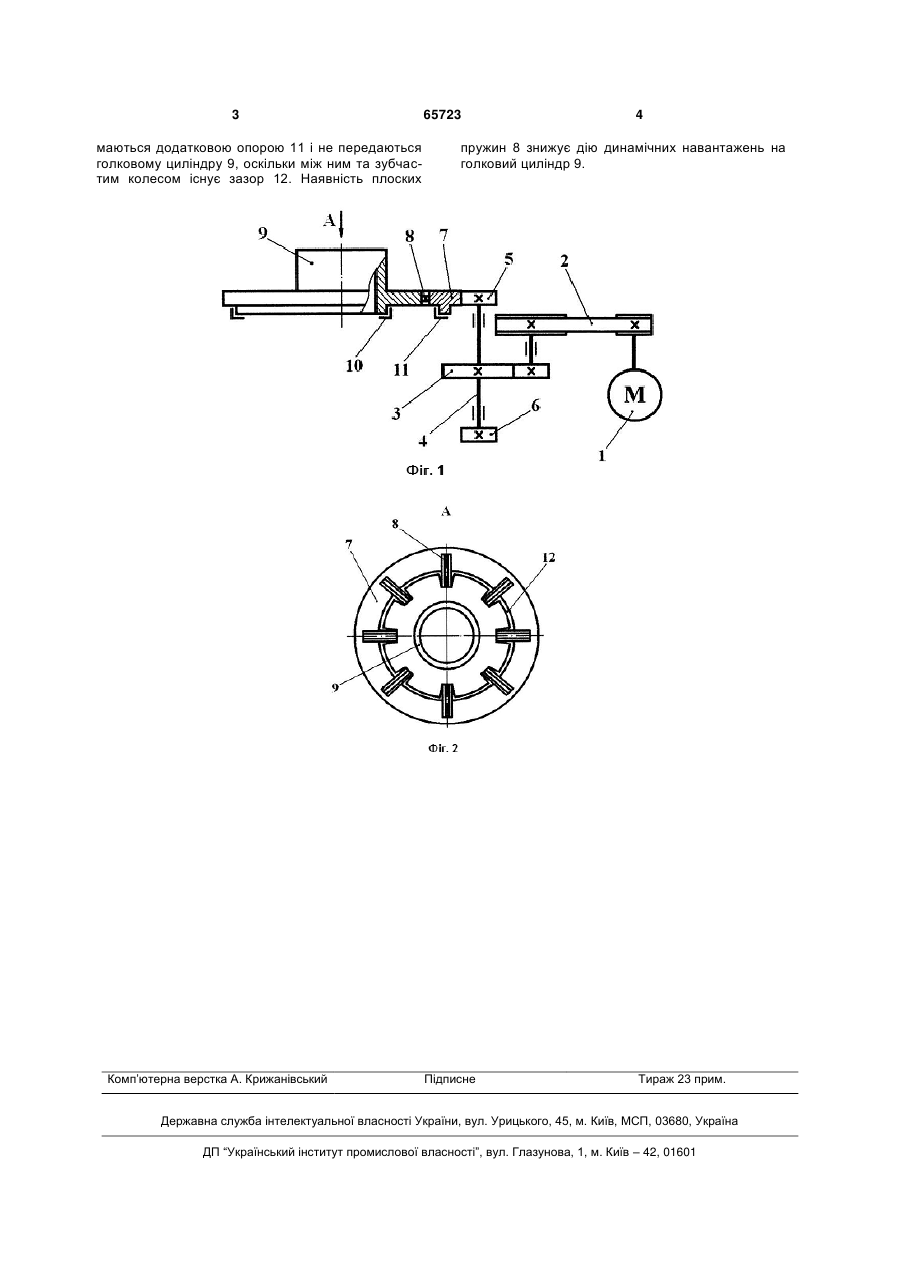

Привід круглов'язальної машини, що містить електродвигун, кінематично зв'язаний з вертика 3 маються додатковою опорою 11 і не передаються голковому циліндру 9, оскільки між ним та зубчастим колесом існує зазор 12. Наявність плоских Комп’ютерна верстка А. Крижанівський 65723 4 пружин 8 знижує дію динамічних навантажень на голковий циліндр 9. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of a circular knitting machine
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Pavlenko Heorhii Ivanovych
Назва патенту російськоюПривод кругловязальной машины
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Павленко Георгий Иванович
МПК / Мітки
МПК: D04B 15/94
Мітки: круглов'язальної, привід, машини
