Замковий пристрій для арочного кріплення із спецпрофілю

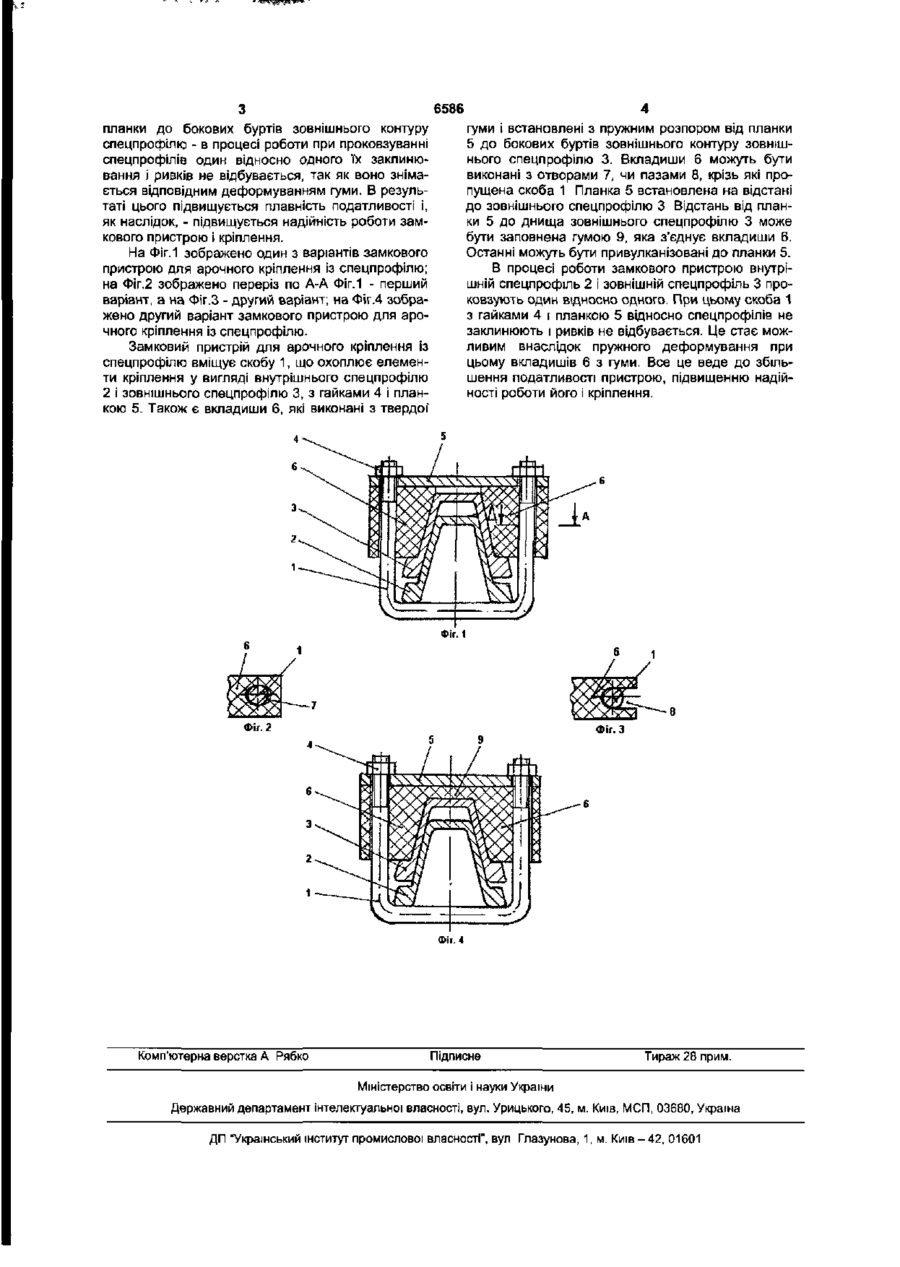

1. Замковий пристрій для арочного кріплення із спецпрофілю, який містить скобу, що охоплює елементи кріплення із спецпрофілю, з гайками і планкою, вкладишами, які розміщені між скобою і зовнішнім контуром спецпрофілю, причому планка встановлена з боку днища спецпрофілю на відстані від нього, який відрізняється тим, що вкладиші виконані з твердої гуми і встановлені з пружним розпором від планки до бокових буртів зовнішнього контуру спецпрофілю 2. Замковий пристрій за п.1, який відрізняється тим, що відстань від планки до днища спецпрофілю заповнена гумою, що з'єднує вкладиші. 3. Замковий пристрій за п.1, який відрізняється тим, що вкладиші до планки при вулканізовані. Корисна модель відноситься до гірничої справи і може бути використана для кріплення підготовчих та капітальних виробок В існуючому в теперішній час рівні техніки є відомим аналог - замковий пристрій для арочного кріплення із спецпрофілю з а.с. СРСР №1465587, E21D11/14, від 26.12.86р Цей замковий пристрій вміщує скобу, що охоплює елементи кріплення із спецпрофілю, з гайками і планкою. Ці ознаки аналога є загальними з суттєвими ознаками корисної моделі. Крім того, у аналога планка виконана фігурною і має упори, розташовані на кінцях планки по обидва боки кожного отвору під скобу з можливістю взаємодії верхніх кінців упорів з боковими стінками спецпрофілю, причому упори виконані у вигляді вирізаних з планки і відігнутих в бік фланців спецпрофілю пластин. Недолік аналога складається у тому, що так як цей замковий пристрій виконаний з жорстких елементів - в процесі роботи при проковзуванні спецпрофілів один відносно одного - виникають ривки з перевантаженням кріплення. Все це знижує надійність роботи замкового пристрою та кріплення. прототипі вкладиші виконані жорсткими, встановленими біля днища зовнішнього спецпрофілю. Недолік прототипу складається у тому, що так як він виконаний з жорстких елементів - в процесі проковзування спецпрофілів один відносно одного при роботі - виникають ривки з перевантаженням кріплення, що створює умови для його руйнування В основу корисної моделі покладено задачу підвищити надійність роботи замкового пристрою і кріплення за рахунок підвищення податливості замкового пристрою. Поставлена задача вирішується тим, що в замковому пристрої для арочного кріплення із спецпрофілю, який вміщує скобу, що охоплює елементи кріплення із спецпрофілю, з гайками і планкою, вкладишами, які розміщені між скобою і зовнішнім контуром спецпрофілю, причому планка встановлена з боку днища спецпрофілю на відстані від нього, у відзнаку від прототипу, - вкладиши виконані з твердої' гуми і встановлені з пружним розпором від планки до бокових буртів зовнішнього контуру спецпрофілю Відстань від планки до днища спецпрофілю може бути заповнена гумою, що з'єднує вкладиши. Вкладиши до планки можуть бути привулканізовані. Причинно-наслІдковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, складається у наступному. Внаслідок того, що вкладиши виконані з твердої гуми і встановлені з пружним розпором від Прототипом корисної моделі є замковий пристрій згідно з а.с. СРСР №934028, E21D11/14, від 07.02.79р. Цей пристрій вміщує скобу, що охоплює елементи кріплення із спецпрофілю, з гайками і планкою, вкладишами, які розміщені між скобою і зовнішнім контуром спецпрофілю, причому планка встановлена з боку днища спецпрофілю на відстані від нього Ці ознаки прототипу є загальними з суттєвими ознаками корисної моделі. Крім того, у СО 00 ю CD 6586 планки до бокових буртів зовнішнього контуру спецпрофілю - в процесі роботи при проковзуванні спецпрофілів один відносно одного їх заклинювання і ривків не відбувається, так як воно знімається відповідним деформуванням гуми. В результаті цього підвищується плавність податливості і, як наслідок, - підвищується надійність роботи замкового пристрою і кріплення. На Фіг.1 зображено один з варіантів замкового пристрою для арочного кріплення із спецпрофілю; на Фіг.2 зображено переріз по А-А Фіг.1 - перший варіант, а на Фіг.З - другий варіант; на Фіг.4 зображено другий варіант замкового пристрою для арочного кріплення із спецпрофілю. Замковий пристрій для арочного кріплення із спецпрофілю вміщує скобу 1, що охоплює елементи кріплення у вигляді внутрішнього спецпрофілю 2 І зовнішнього спецпрофілю 3, з гайками 4 і планкою 5. Також є вкладиши 6, які виконані з твердої' гуми і встановлені з пружним розпором від планки 5 до бокових буртів зовнішнього контуру зовнішнього спецпрофілю 3. Вкладиши 6 можуть бути виконані з отворами 7, чи пазами 8, крізь які пропущена скоба 1 Планка 5 встановлена на відстані до зовнішнього спецпрофілю 3 Відстань від планки 5 до днища зовнішнього спецпрофілю 3 може бути заповнена гумою 9, яка з'єднує вкладиши 6. Останні можуть бути привулканізовані до планки 5. В процесі роботи замкового пристрою внутрішній спецпрофіль 2 і зовнішній спецпрофіль 3 проковзують один відносно одного. При цьому скоба 1 з гайками 4 і планкою 5 відносно спецпрофілів не заклинюють і ривків не відбувається. Це стає можливим внаслідок пружного деформування при цьому вкладишів 6 з гуми. Все це веде до збільшення податливості пристрою, підвищенню надійності роботи його і кріплення. Фіг. 4 Комп'ютерна верстка А Рябко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
