Пристрій для загальної франклінізації і аероіонотерапії
Формула / Реферат

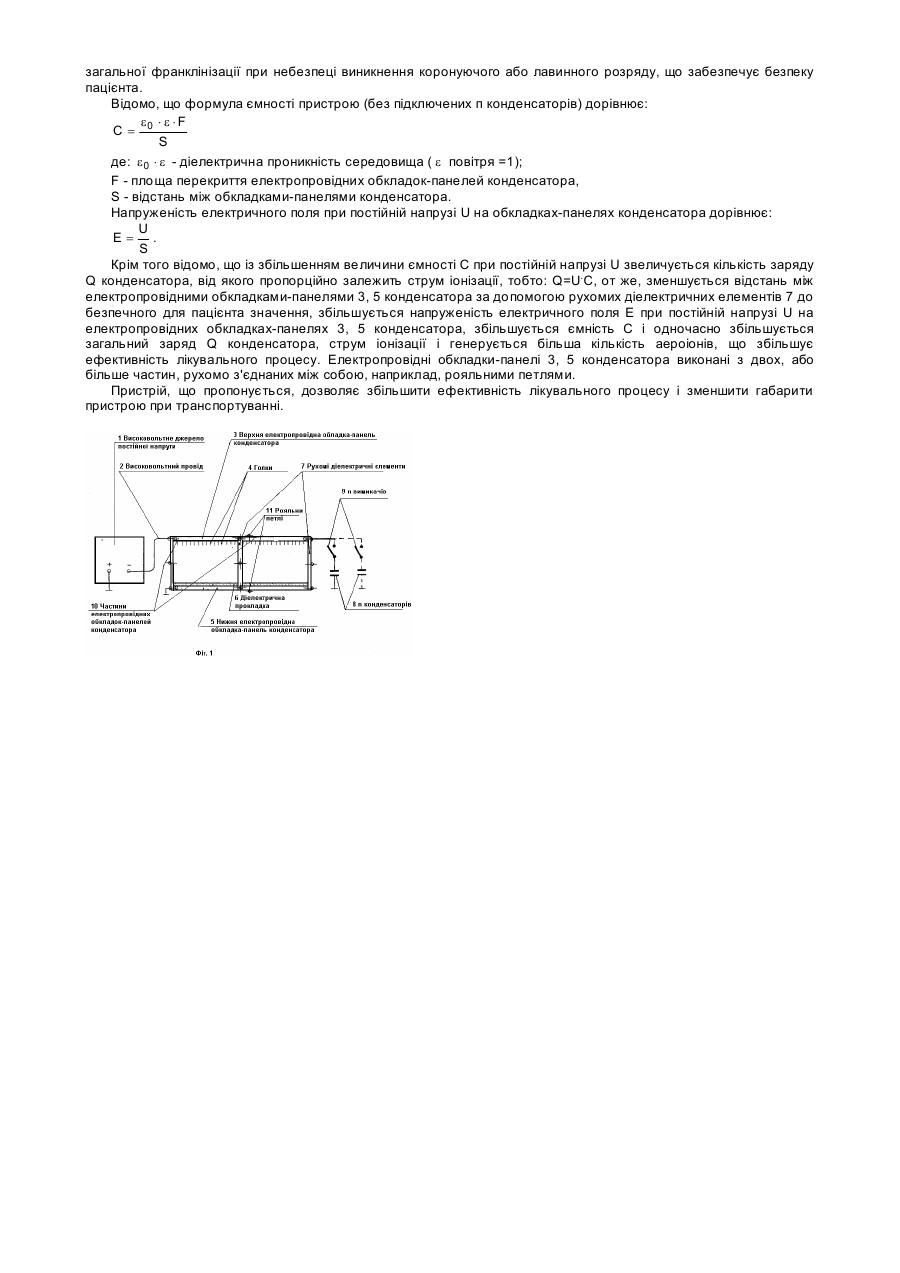

Пристрій для загальної франклінізації і аероіонотерапії, який містить високовольтне джерело постійної напруги, до негативного полюса якого високовольтним проводом підключено верхню електропровідну обкладку-панель конденсатора, що виконана рухомою і містить голки по всій поверхні, що має розміри, які перекривають тіло пацієнта в положенні "лежачі", нижню заземлену електропровідну обкладку-панель конденсатора, розміри якої збігаються з розмірами верхньої рухомої електропровідної обкладки-панелі конденсатора, що має діелектричну прокладку, на якій лежить незаземлений пацієнт, при цьому електропровідні обкладки-панелі конденсатора закріплені між собою діелектричними елементами, n додаткових конденсаторів, підключених паралельно електропровідним обкладкам-панелям конденсатора і n вимикачів, послідовно підключених до n додаткових конденсаторів, який відрізняється тим, що діелектричні елементи кріплення виконані рухомими відносно електропровідних обкладок-панелей, які виконані з двох або більше частин, рухомо з'єднаних між собою, наприклад, рояльними петлями.
Текст
Винахід стосується медицини і може використовуватися для загальної франклінізації і аероіонотерапії для лікування хворих, які страждають на нервові, застудні та запалювальні захворювання. Відомий пристрій франклінізації АФ-3-1 ("Техника и методика физиотерапевтических процедур". Справочник. З.С.Кулешова, В.Г.Ясногорский, О.И.Епифанов и др. Под ред. В.М.Боголюбова. М., "Медицина", 1983г., стр.202), до складу якого входять високовольтне джерело постійної напруги, шарнірний тримач, голчатий електрод і заземлена пластина. Суттєвими ознаками аналога і заявленого пристрою є наявність високовольтного джерела напруги, голчатого електрода і заземленої пластини. Недоліком аналога є: наявність шарнірного тримача голчатого електрода, закріпленого в одній точці, що не дозволяє виконати голчатий електрод розмірами, що перекривають тіло пацієнта в положенні "лежачі"; нерівномірна дія па тіло пацієнта; при пониженні високої напруги, яка подається на голчатий електрод, кількість генерованих аероіонів зменшується, а при підвищенні напруги - збільшується, але навіть при максимальній напрузі кількість генерованих аероіонів недостатня для лікування застудних захворювань і запальних процесів, що пов'язано з недоліками конструкції пристрою та положенням пацієнта. Найбільш близьким за технічною сутністю і результатом, що досягається, є пристрій для загальної франклінізації і аероіонотерапії (Деклараційний патент України №37713А, кл. A 61N 1/0; 1/10, 2001p.), який містить високовольтне джерело постійної напруги, до негативного полюсу якого високовольтним проводом підключено голчатий електрод і заземлену пластину, виконані у вигляді конденсатора, що складається з двох електропровідних обкладок-панелей, з'єднаних між собою діелектричними елементами. Верхня електропровідна обкладка-панель виконана рухомою і має голки по всій поверхні. Вона мас розміри, що перекриває тіло пацієнта в положенні "лежачі". Нижня електропровідна обкладка-панель конденсатора, розміри якої збігаються з розмірами верхньої рухомої електропровідної обкладки-панелі конденсатора, заземлена і містить діелектричну прокладку, на якій лежить незаземлений пацієнт. Пристрій також містить п додаткових конденсаторів, підключених паралельно електропровідним обкладкам-панелям і послідовно підключеним до додаткових конденсаторів п вимикачів. Суттєвими ознаками прототипу та винаходу є: високовольтне джерело постійної напруги; верхня обкладка-панель конденсатора виконана рухомою і містить голки по всій поверхні має розміри, що перекривають тіло пацієнта в положенні "лежачі", нижня електропровідна обкладка-панель конденсатора, розміри якої збігаються з розмірами верхньої рухомої електропровідної обкладкипанелі конденсатора, заземлена і має діелектричну прокладку, на якій лежить незаземлений пацієнт; n додаткових конденсаторів, підключених паралельно електропровідним панелям конденсатора; n вимикачів, послідовно підключених до n додаткових конденсаторів. Недоліками прототипу є: діелектричні елементи кріплення виконані нерухомими відносно електропровідних обкладок-панелей, що не дозволяє зменшувати повітряний проміжок між електропровідними обкладками-панелями, що знижує ефективність лікувального процесу при лікуванні пацієнта в положенні "лежачі"; електропровідні обкладки-панелі виконані суцільними, що не дозволяє зменшувати габарити пристрою при транспортуванні. В основу винаходу поставлено задачу підвищення ефективності пристрою шляхом виконання діелектричних елементів кріплення рухомими відносно електропровідних обкладок-панелей, і зменшення габаритів пристрою при транспортуванні за рахунок того, що електропровідні обкладки-панелі виконані з двох, або більше частин, рухомо з'єднаних між собою. Поставлена задача вирішується тим, що діелектричні елементи кріплення виконані рухомими відносно електропровідних обкладок-панелей, які виконані з двох або більше частин, рухомо з'єднаних між собою, наприклад, рояльними петлями. Пристрій, що заявляється, пояснюється кресленням, де на фіг.1 подано пристрій для загальної франклінізації і аероіонотерапії, який дозволяє в режимі аероіонотерапії в необхідних випадках при франклінізації генерувати будь-яку необхідну кількість аероіонів. Пристрій для загальної франклінізації і аероіонотерапії містить високовольтне джерело 1 постійної напруги, що живиться від мережі, до негативного полюсу якого високовольтним проводом 2 підключено верхню рухому електропровідну обкладку-панель 3 конденсатора, що виконує функцію голчатого електрода, по всій поверхні якої розташовані голки 4, і що перекриває тіло пацієнта в положенні "лежачі", нижню заземлену електропровідну обкладку-панель 5 конденсатора, розміри якої збігаються з розмірами верхньої електропровідної обкладки-панелі 3 конденсатора, що містить діелектричну прокладку 6, на якій лежить пацієнт, обидві електропровідні обкладкипанелі конденсатора з'єднані між собою рухомими діелектричними елементами 7, що дозволяють змінювати відстань між електропровідними обкладками-панелями 3, 5 конденсатора до процедури, під час її, та після неї, n додаткових конденсаторів 8, підключених паралельно електропровідним обкладкам-панелям 3, 5 конденсатора і послідовно підключених до n додаткових конденсаторів 8 n вимикачів 9, електропровідні обкладки-панелі 3, 5 виконані з двох, або більше частин 10 і рухомо з'єднані між собою, наприклад, рояльними петлями 11. Пристрій для загальної франклінізації і аероіонотерапії працює таким чином. При подачі від високовольтного джерела 1 постійної напруги негативної полярності на верхню рухому електропровідну обкладку-панель 3 конденсатора під впливом високої напруженості поля на кінцях голок 4 виникає генерація негативних аероіонів, які направляються у бік заземленої електропровідної обкладки-панелі 5 конденсатора. Досягнувши тіла пацієнта, аероіони рівномірно осідають на поверхні тіла пацієнта і поглинаються тілом, виявляючи лікувальний ефект, при цьому не відбувається стікання зарядів на землю, тому, що пацієнт лежить на діелектричній прокладці 6 нижньої електропровідної обкладки-панелі 5 і не є заземленим. Підключені паралельно електропровідним обкладкам-панелям 3 і 5 n додаткових конденсаторів 8 дозволяють збільшити струм іонізації. Змінюючи номінали n додаткових конденсаторів 8, одержуємо необхідний струм іонізації, а отже - необхідну кількість генерованих аероіонів в режимі аероіонотерапії. Підключені послідовно до n додаткових конденсаторів 8 n вимикачів 9 дозволяють відключати п додаткових конденсаторів 8 в режимі загальної франклінізації при небезпеці виникнення коронуючого або лавинного розряду, що забезпечує безпеку пацієнта. Відомо, що формула ємності пристрою (без підключених п конденсаторів) дорівнює: e × e ×F C= 0 S де: e 0 × e - діелектрична проникність середовища ( e повітря =1); F - площа перекриття електропровідних обкладок-панелей конденсатора, S - відстань між обкладками-панелями конденсатора. Напруженість електричного поля при постійній напрузі U на обкладках-панелях конденсатора дорівнює: U E= . S Крім того відомо, що із збільшенням величини ємності С при постійній напрузі U звеличується кількість заряду Q конденсатора, від якого пропорційно залежить струм іонізації, тобто: Q=U.С, от же, зменшується відстань між електропровідними обкладками-панелями 3, 5 конденсатора за допомогою рухомих діелектричних елементів 7 до безпечного для пацієнта значення, збільшується напруженість електричного поля Е при постійній напрузі U на електропровідних обкладках-панелях 3, 5 конденсатора, збільшується ємність С і одночасно збільшується загальний заряд Q конденсатора, струм іонізації і генерується більша кількість аероіонів, що збільшує ефективність лікувального процесу. Електропровідні обкладки-панелі 3, 5 конденсатора виконані з двох, або більше частин, рухомо з'єднаних між собою, наприклад, рояльними петлями. Пристрій, що пропонується, дозволяє збільшити ефективність лікувального процесу і зменшити габарити пристрою при транспортуванні.
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for general franklinization and aeroionotherapy
Автори англійськоюVorontsov Volodymyr Heorhiiovych
Назва патенту російськоюУстройство для общей франклинизации и аэроионотерапии
Автори російськоюВоронцов Владимир Георгиевич
МПК / Мітки
МПК: A61N 1/00
Мітки: пристрій, аероіонотерапії, загальної, франклінізації
