Пристрій для загальної франклінізації і аероіонотерапії

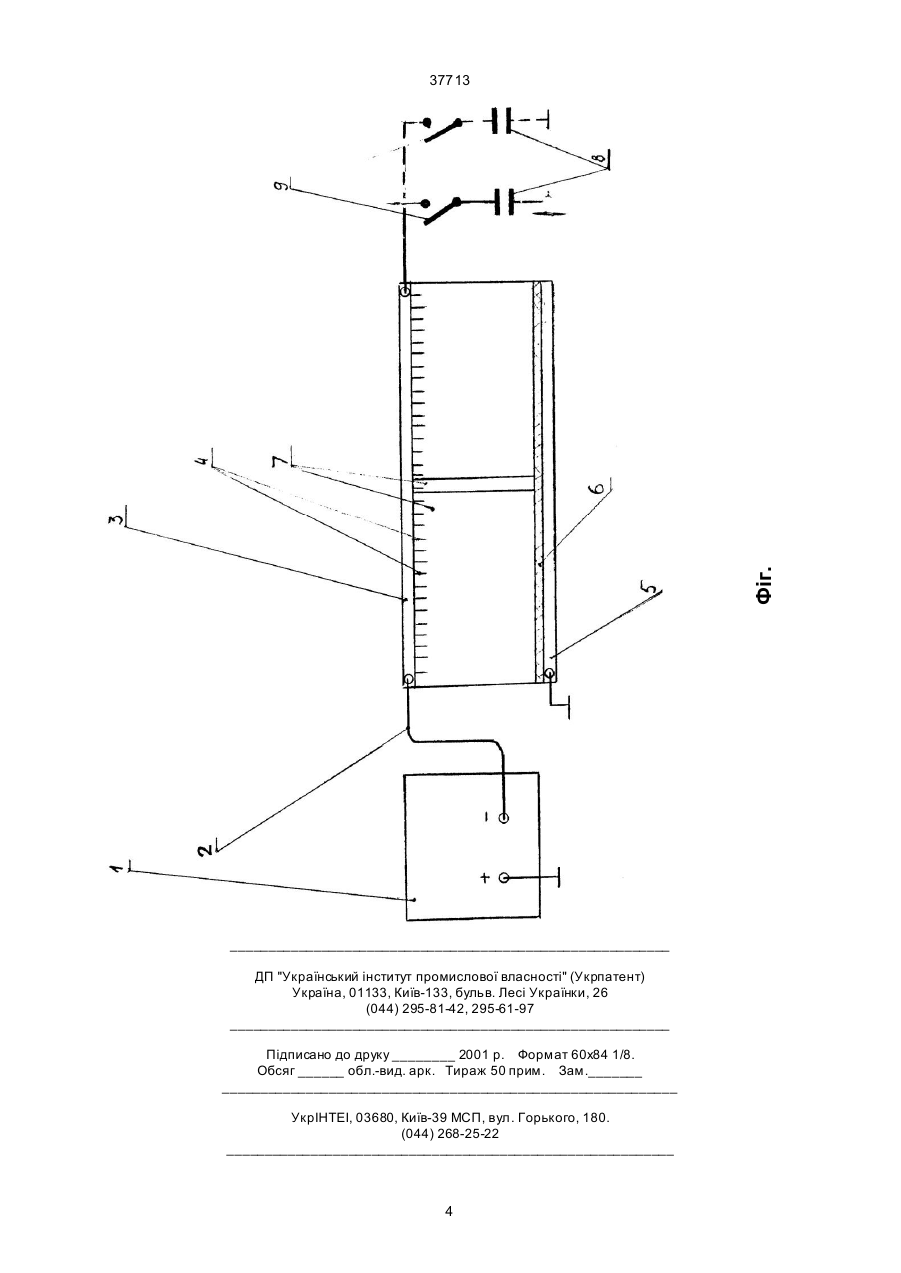

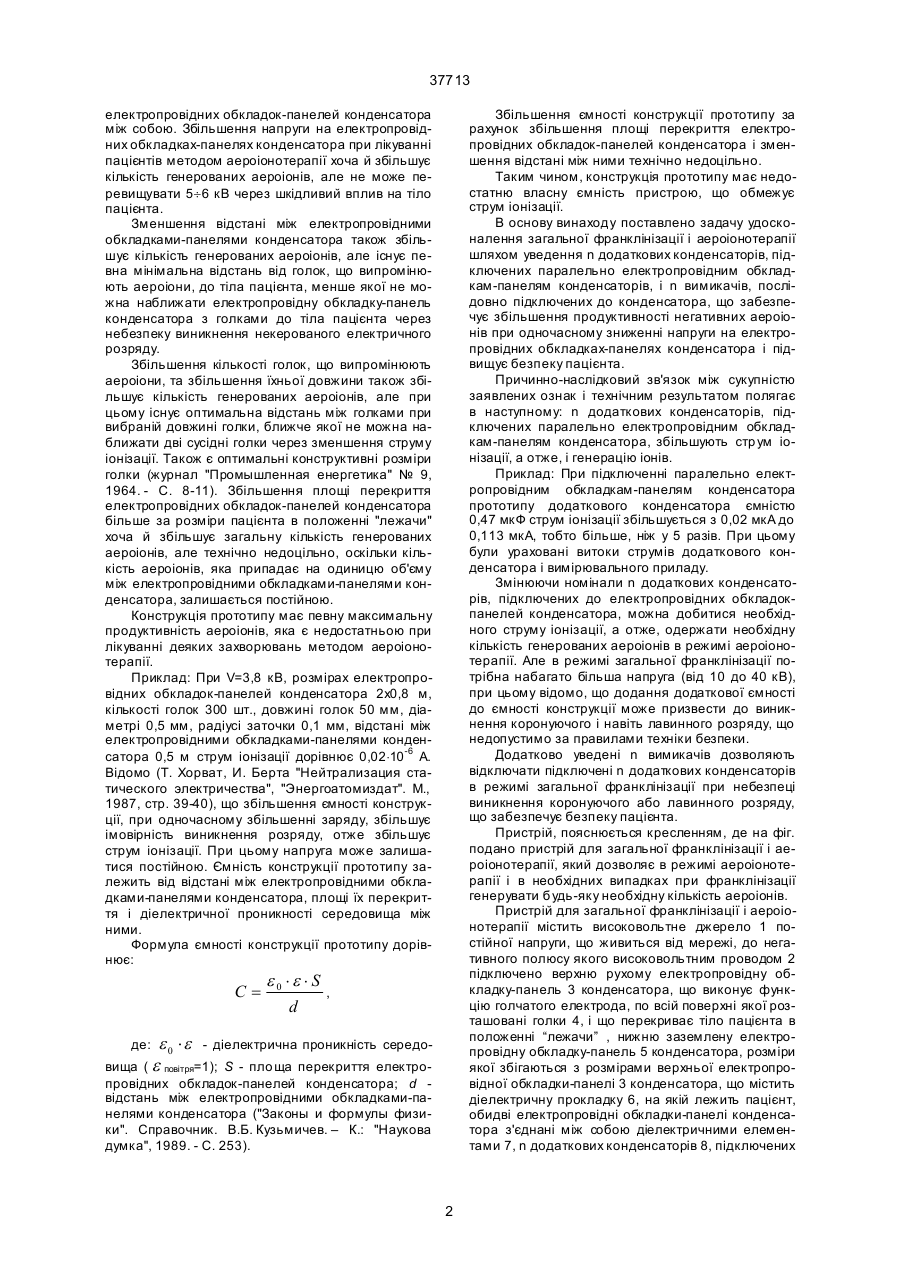

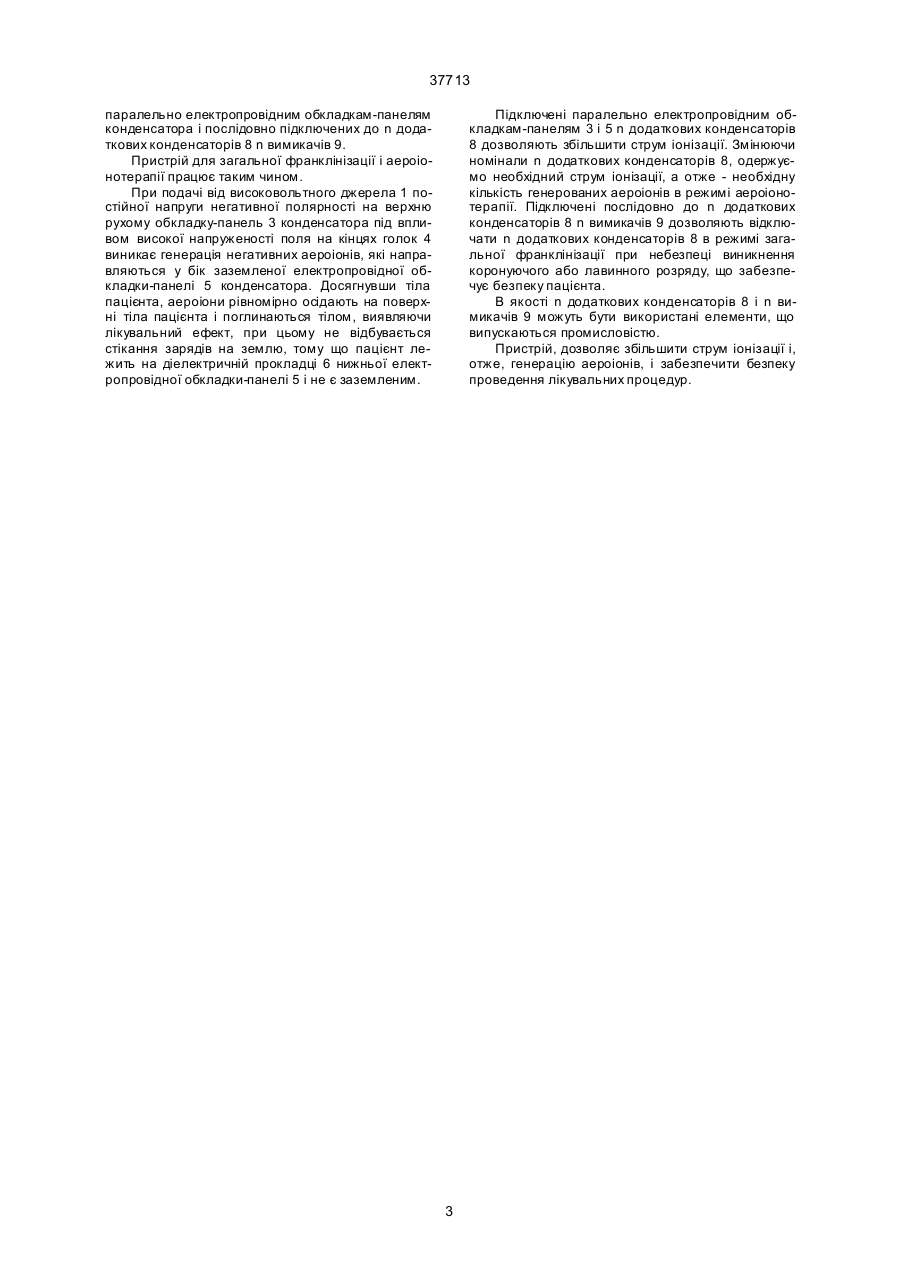

Пристрій загальної франклінізації і аероіонотерапії, що містить високовольтне джерело постійної напруги, до негативного полісу якого високовольтним проводом підключено верхню електропровідну обкладку-панель конденсатора, що виконана рухомою і містить голки по всій поверхні, 37713 електропровідних обкладок-панелей конденсатора між собою. Збільшення напруги на електропровідних обкладках-панелях конденсатора при лікуванні пацієнтів методом аероіонотерапії хоча й збільшує кількість генерованих аероіонів, але не може перевищувати 5¸6 кВ через шкідливий вплив на тіло пацієнта. Зменшення відстані між електропровідними обкладками-панелями конденсатора також збільшує кількість генерованих аероіонів, але існує певна мінімальна відстань від голок, що випромінюють аероіони, до тіла пацієнта, менше якої не можна наближати електропровідну обкладку-панель конденсатора з голками до тіла пацієнта через небезпеку виникнення некерованого електричного розряду. Збільшення кількості голок, що випромінюють аероіони, та збільшення їхньої довжини також збільшує кількість генерованих аероіонів, але при цьому існує оптимальна відстань між голками при вибраній довжині голки, ближче якої не можна наближати дві сусідні голки через зменшення струму іонізації. Також є оптимальні конструктивні розміри голки (журнал "Промышленная енергетика" № 9, 1964. - С. 8-11). Збільшення площі перекриття електропровідних обкладок-панелей конденсатора більше за розміри пацієнта в положенні "лежачи" хоча й збільшує загальну кількість генерованих аероіонів, але технічно недоцільно, оскільки кількість аероіонів, яка припадає на одиницю об'єму між електропровідними обкладками-панелями конденсатора, залишається постійною. Конструкція прототипу має певну максимальну продуктивність аероіонів, яка є недостатньою при лікуванні деяких захворювань методом аероіонотерапії. Приклад: При V=3,8 кВ, розмірах електропровідних обкладок-панелей конденсатора 2х0,8 м, кількості голок 300 шт., довжині голок 50 мм, діаметрі 0,5 мм, радіусі заточки 0,1 мм, відстані між електропровідними обкладками-панелями конденсатора 0,5 м струм іонізації дорівнює 0,02×10-6 А. Відомо (Т. Хорват, И. Берта "Нейтрализация статического электричества", "Энергоатомиздат". М., 1987, стр. 39-40), що збільшення ємності конструкції, при одночасному збільшенні заряду, збільшує імовірність виникнення розряду, отже збільшує струм іонізації. При цьому напруга може залишатися постійною. Ємність конструкції прототипу залежить від відстані між електропровідними обкладками-панелями конденсатора, площі їх перекриття і діелектричної проникності середовища між ними. Формула ємності конструкції прототипу дорівнює: C= e0 ×e × S d Збільшення ємності конструкції прототипу за рахунок збільшення площі перекриття електропровідних обкладок-панелей конденсатора і зменшення відстані між ними технічно недоцільно. Таким чином, конструкція прототипу має недостатню власну ємність пристрою, що обмежує струм іонізації. В основу винаходу поставлено задачу удосконалення загальної франклінізації і аероіонотерапії шляхом уведення n додаткових конденсаторів, підключених паралельно електропровідним обкладкам-панелям конденсаторів, і n вимикачів, послідовно підключених до конденсатора, що забезпечує збільшення продуктивності негативних аероіонів при одночасному зниженні напруги на електропровідних обкладках-панелях конденсатора і підвищує безпеку пацієнта. Причинно-наслідковий зв'язок між сукупністю заявлених ознак і технічним результатом полягає в наступному: n додаткових конденсаторів, підключених паралельно електропровідним обкладкам-панелям конденсатора, збільшують стр ум іонізації, а отже, і генерацію іонів. Приклад: При підключенні паралельно електропровідним обкладкам-панелям конденсатора прототипу додаткового конденсатора ємністю 0,47 мкФ струм іонізації збільшується з 0,02 мкА до 0,113 мкА, тобто більше, ніж у 5 разів. При цьому були ураховані витоки струмів додаткового конденсатора і вимірювального приладу. Змінюючи номінали n додаткових конденсаторів, підключених до електропровідних обкладокпанелей конденсатора, можна добитися необхідного струму іонізації, а отже, одержати необхідну кількість генерованих аероіонів в режимі аероіонотерапії. Але в режимі загальної франклінізації потрібна набагато більша напруга (від 10 до 40 кВ), при цьому відомо, що додання додаткової ємності до ємності конструкції може призвести до виникнення коронуючого і навіть лавинного розряду, що недопустимо за правилами техніки безпеки. Додатково уведені n вимикачів дозволяють відключати підключені n додаткових конденсаторів в режимі загальної франклінізації при небезпеці виникнення коронуючого або лавинного розряду, що забезпечує безпеку пацієнта. Пристрій, пояснюється кресленням, де на фіг. подано пристрій для загальної франклінізації і аероіонотерапії, який дозволяє в режимі аероіонотерапії і в необхідних випадках при франклінізації генерувати будь-яку необхідну кількість аероіонів. Пристрій для загальної франклінізації і аероіонотерапії містить високовольтне джерело 1 постійної напруги, що живиться від мережі, до негативного полюсу якого високовольтним проводом 2 підключено верхню рухому електропровідну обкладку-панель 3 конденсатора, що виконує функцію голчатого електрода, по всій поверхні якої розташовані голки 4, і що перекриває тіло пацієнта в положенні “лежачи” , нижню заземлену електропровідну обкладку-панель 5 конденсатора, розміри якої збігаються з розмірами верхньої електропровідної обкладки-панелі 3 конденсатора, що містить діелектричну прокладку 6, на якій лежить пацієнт, обидві електропровідні обкладки-панелі конденсатора з'єднані між собою діелектричними елементами 7, n додаткових конденсаторів 8, підключених , e 0 × e - діелектрична проникність середо( e повітря=1); S - площа перекриття електро де: вища провідних обкладок-панелей конденсатора; d відстань між електропровідними обкладками-панелями конденсатора ("Законы и формулы физики". Справочник. В.Б. Кузьмичев. – К.: "Наукова думка", 1989. - С. 253). 2 37713 паралельно електропровідним обкладкам-панелям конденсатора і послідовно підключених до n додаткових конденсаторів 8 n вимикачів 9. Пристрій для загальної франклінізації і аероіонотерапії працює таким чином. При подачі від високовольтного джерела 1 постійної напруги негативної полярності на верхню рухому обкладку-панель 3 конденсатора під впливом високої напруженості поля на кінцях голок 4 виникає генерація негативних аероіонів, які направляються у бік заземленої електропровідної обкладки-панелі 5 конденсатора. Досягнувши тіла пацієнта, аероіони рівномірно осідають на поверхні тіла пацієнта і поглинаються тілом, виявляючи лікувальний ефект, при цьому не відбувається стікання зарядів на землю, тому що пацієнт лежить на діелектричній прокладці 6 нижньої електропровідної обкладки-панелі 5 і не є заземленим. Підключені паралельно електропровідним обкладкам-панелям 3 і 5 n додаткових конденсаторів 8 дозволяють збільшити струм іонізації. Змінюючи номінали n додаткових конденсаторів 8, одержуємо необхідний струм іонізації, а отже - необхідну кількість генерованих аероіонів в режимі аероіонотерапії. Підключені послідовно до n додаткових конденсаторів 8 n вимикачів 9 дозволяють відключати n додаткових конденсаторів 8 в режимі загальної франклінізації при небезпеці виникнення коронуючого або лавинного розряду, що забезпечує безпеку пацієнта. В якості n додаткових конденсаторів 8 і n вимикачів 9 можуть бути використані елементи, що випускаються промисловістю. Пристрій, дозволяє збільшити струм іонізації і, отже, генерацію аероіонів, і забезпечити безпеку проведення лікувальних процедур. 3 Фіг. 37713 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
