Прилад для вимірювання лінійних розмірів з цифровою індикацією і динамометром з лінійною індикацією
Номер патенту: 66068
Опубліковано: 26.12.2011
Автори: Недодаєв Володимир Олександрович, Крилас Василь Дмитрович, Азаренко Іван Григорович, Кудряшов Володимир Григорович
Формула / Реферат
Прилад для вимірювання лінійних розмірів, що містить мікрометричний інструмент, призначений для абсолютних вимірювань лінійних розмірів і заснований на використанні точної гвинтової пари, що перетворює обертальний рух мікрогвинта в поступальний, із загальним вузлом для всіх мікрометричних інструментів - відліковим пристроєм у вигляді мікрометричної головки, на торці якої є тріскачка для обмеження вимірювального зусилля, який відрізняється тим, що в одному приладі об'єднані шкала горизонтальна ШЦГ МІКРОТЕХ з цифровою індикацією, динамометр з лінійною індикацією з фіксуючим пристроєм прикладеного зусилля спільно з рухомою і нерухомою стійками з п'ятами, які утворюють ферму, що забезпечує стиснення стрижня з зусиллям, що фіксується, причому, при обнуленні блока цифрової індикації, вибираються неточності виготовлення вузлів, деформації деталей, що зв'язуються.
Текст

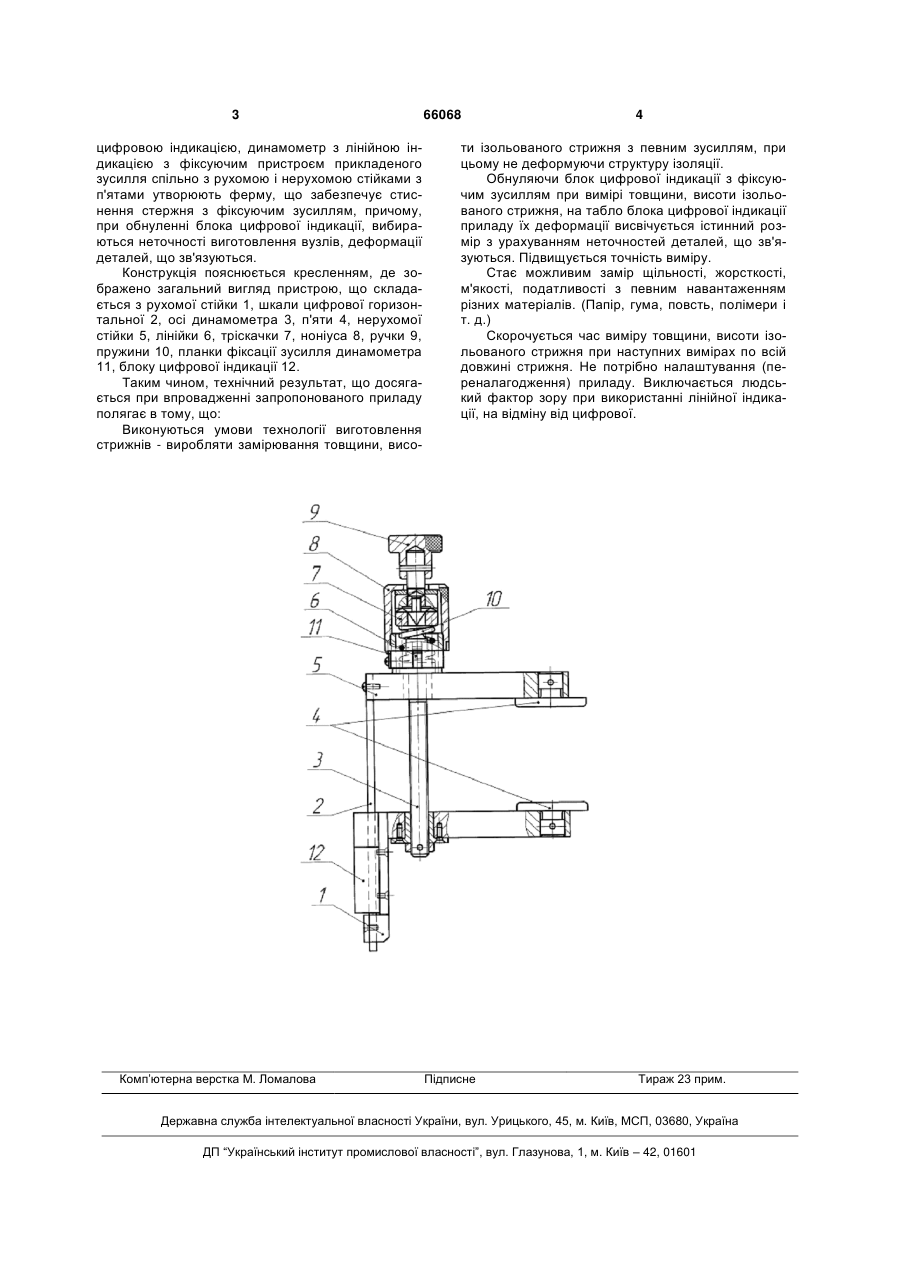

Прилад для вимірювання лінійних розмірів, що містить мікрометричний інструмент, призначений для абсолютних вимірювань лінійних розмірів і заснований на використанні точної гвинтової пари, що перетворює обертальний рух мікрогвинта в 3 цифровою індикацією, динамометр з лінійною індикацією з фіксуючим пристроєм прикладеного зусилля спільно з рухомою і нерухомою стійками з п'ятами утворюють ферму, що забезпечує стиснення стержня з фіксуючим зусиллям, причому, при обнуленні блока цифрової індикації, вибираються неточності виготовлення вузлів, деформації деталей, що зв'язуються. Конструкція пояснюється кресленням, де зображено загальний вигляд пристрою, що складається з рухомої стійки 1, шкали цифрової горизонтальної 2, осі динамометра 3, п'яти 4, нерухомої стійки 5, лінійки 6, тріскачки 7, ноніуса 8, ручки 9, пружини 10, планки фіксації зусилля динамометра 11, блоку цифрової індикації 12. Таким чином, технічний результат, що досягається при впровадженні запропонованого приладу полягає в тому, що: Виконуються умови технології виготовлення стрижнів - виробляти замірювання товщини, висо Комп’ютерна верстка М. Ломалова 66068 4 ти ізольованого стрижня з певним зусиллям, при цьому не деформуючи структуру ізоляції. Обнуляючи блок цифрової індикації з фіксуючим зусиллям при вимірі товщини, висоти ізольованого стрижня, на табло блока цифрової індикації приладу їх деформації висвічується істинний розмір з урахуванням неточностей деталей, що зв'язуються. Підвищується точність виміру. Стає можливим замір щільності, жорсткості, м'якості, податливості з певним навантаженням різних матеріалів. (Папір, гума, повсть, полімери і т. д.) Скорочується час виміру товщини, висоти ізольованого стрижня при наступних вимірах по всій довжині стрижня. Не потрібно налаштування (переналагодження) приладу. Виключається людський фактор зору при використанні лінійної індикації, на відміну від цифрової. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLinear dimension measurement device with digital indication and a dynamometer having linear indication
Автори англійськоюAzarenko Ivan Hryhorovych, Krylas Vasyl Dmytrovych, Nedodaiev Volodymyr Oleksandrovych, Kudriashov Volodymyr Hryhorovych
Назва патенту російськоюУстройство для измерения линейных размеров с цифровой индикацией и динамометром с линейной индикацией
Автори російськоюАзаренко Иван Григорьевич, Крылас Василий Дмитриевич, Недодаев Владимир Александрович, Кудряшов Владимир Григорьевич
МПК / Мітки
МПК: H02K 7/14
Мітки: динамометром, вимірювання, розмірів, індикацією, лінійних, прилад, цифровою, лінійною
