Спосіб нагрівання заготовок в багатозонній методичній печі

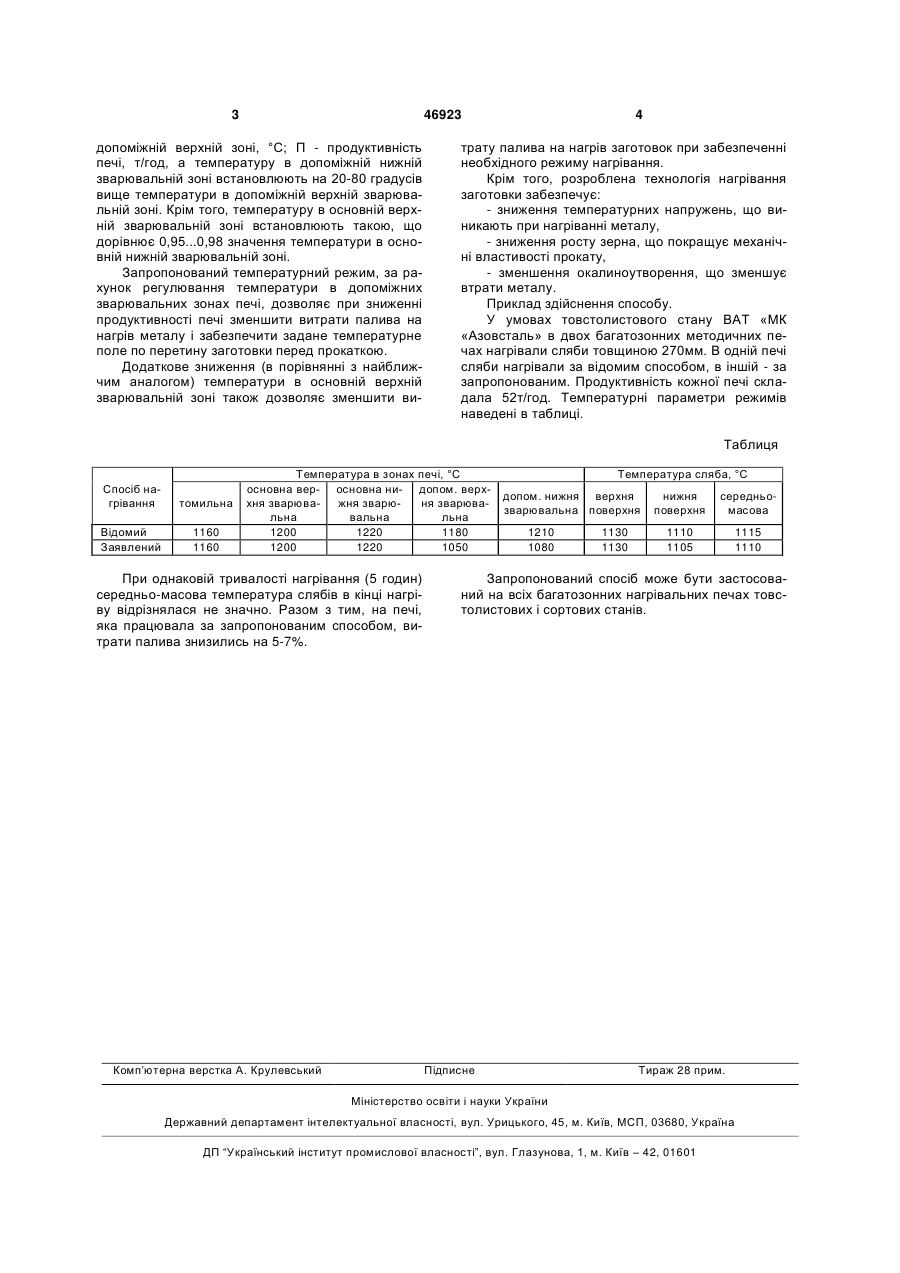

1. Спосіб нагрівання заготовок в багатозонній методичній печі, що містить переміщення заготовок через методичну, не менше ніж одну зварювальну і томильну з монолітним подом зони печі, 3 46923 допоміжній верхній зоні, °С; П - продуктивність печі, т/год, а температуру в допоміжній нижній зварювальній зоні встановлюють на 20-80 градусів вище температури в допоміжній верхній зварювальній зоні. Крім того, температуру в основній верхній зварювальній зоні встановлюють такою, що дорівнює 0,95...0,98 значення температури в основній нижній зварювальній зоні. Запропонований температурний режим, за рахунок регулювання температури в допоміжних зварювальних зонах печі, дозволяє при зниженні продуктивності печі зменшити витрати палива на нагрів металу і забезпечити задане температурне поле по перетину заготовки перед прокаткою. Додаткове зниження (в порівнянні з найближчим аналогом) температури в основній верхній зварювальній зоні також дозволяє зменшити ви 4 трату палива на нагрів заготовок при забезпеченні необхідного режиму нагрівання. Крім того, розроблена технологія нагрівання заготовки забезпечує: - зниження температурних напружень, що виникають при нагріванні металу, - зниження росту зерна, що покращує механічні властивості прокату, - зменшення окалиноутворення, що зменшує втрати металу. Приклад здійснення способу. У умовах товстолистового стану ВАТ «МК «Азовсталь» в двох багатозонних методичних печах нагрівали сляби товщиною 270мм. В одній печі сляби нагрівали за відомим способом, в іншій - за запропонованим. Продуктивність кожної печі складала 52т/год. Температурні параметри режимів наведені в таблиці. Таблиця Спосіб нагрівання томильна Відомий Заявлений 1160 1160 Температура в зонах печі, °С основна вер- основна ни- допом. верххня зварюва- жня зварюня зварювальна вальна льна 1200 1220 1180 1200 1220 1050 При однаковій тривалості нагрівання (5 годин) середньо-масова температура слябів в кінці нагріву відрізнялася не значно. Разом з тим, на печі, яка працювала за запропонованим способом, витрати палива знизились на 5-7%. Комп’ютерна верстка А. Крулевський Температура сляба, °С допом. нижня верхня зварювальна поверхня 1210 1080 1130 1130 нижня поверхня середньомасова 1110 1105 1115 1110 Запропонований спосіб може бути застосований на всіх багатозонних нагрівальних печах товстолистових і сортових станів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
