Спосіб отримання заготівок із ситалу літійалюмосилікатного складу
Номер патенту: 66133
Опубліковано: 26.12.2011
Автори: Трегубов Микола Федорович, Зінченко Станіслав Володимирович, Поколенко Дмитро Валерійович
Формула / Реферат
Спосіб отримання заготівок із ситалу літійалюмосилікатного складу, що включає подрібнення вхідних матеріалів, їх плавлення, формування та термообробку заготівок, який відрізняється тим, що як вихідні матеріали використовують відходи ситалу літійалюмосилікатного складу, а відформовані заготівки поміщують у заздалегідь розігріту піч до температури, близької до зародження кристалів (дилатометрична температура розм'якшення скла), витримують при ній до зрівнювання температурних полів заготівки, нагрівають зі швидкістю 100-120 °С на годину до температури зростання і зародження кристалічних фаз, витримують протягом 7-10 годин та охолоджують в довільному режимі до температури 100 °С.
Текст

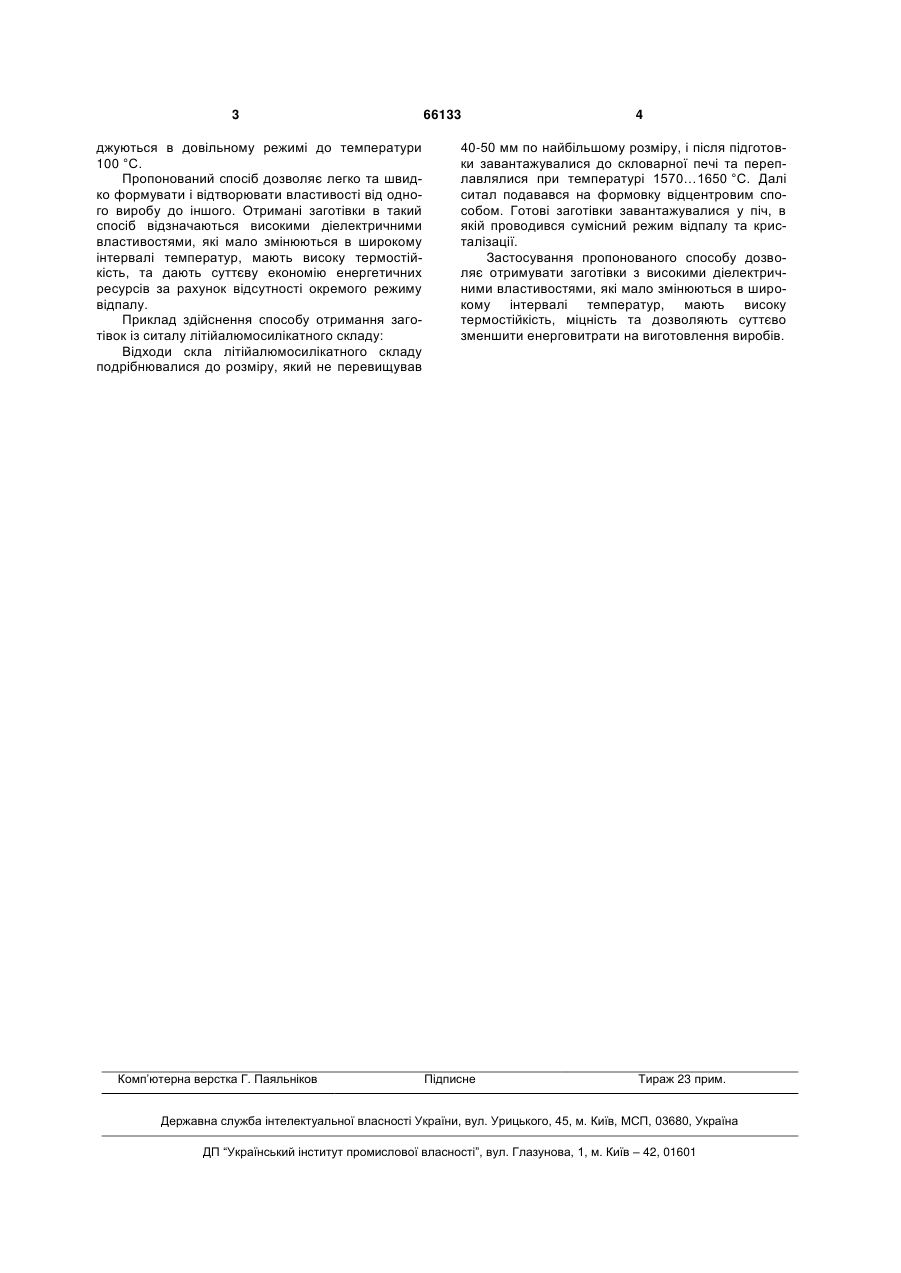

Спосіб отримання заготівок із ситалу літійалюмосилікатного складу, що включає подрібнення вхідних матеріалів, їх плавлення, формування та 3 джуються в довільному режимі до температури 100 °C. Пропонований спосіб дозволяє легко та швидко формувати і відтворювати властивості від одного виробу до іншого. Отримані заготівки в такий спосіб відзначаються високими діелектричними властивостями, які мало змінюються в широкому інтервалі температур, мають високу термостійкість, та дають суттєву економію енергетичних ресурсів за рахунок відсутності окремого режиму відпалу. Приклад здійснення способу отримання заготівок із ситалу літійалюмосилікатного складу: Відходи скла літійалюмосилікатного складу подрібнювалися до розміру, який не перевищував Комп’ютерна верстка Г. Паяльніков 66133 4 40-50 мм по найбільшому розміру, і після підготовки завантажувалися до скловарної печі та переплавлялися при температурі 1570…1650 °C. Далі ситал подавався на формовку відцентровим способом. Готові заготівки завантажувалися у піч, в якій проводився сумісний режим відпалу та кристалізації. Застосування пропонованого способу дозволяє отримувати заготівки з високими діелектричними властивостями, які мало змінюються в широкому інтервалі температур, мають високу термостійкість, міцність та дозволяють суттєво зменшити енерговитрати на виготовлення виробів. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for producing billets from glass ceramics of lithium aluminum silicate composition
Автори англійськоюTrehubov Mykola Fedorovych, Pokolenko Dmytro Valeriiovych, Zinchenko Stanislav Volodymyrovych
Назва патенту російськоюСпособ получения заготовок из ситалла литийалюмосиликатного состава
Автори російськоюТрегубов Николай Федорович, Поколенко Дмитрий Валерьевич, Зинченко Станислав Владимирович
МПК / Мітки
МПК: C03C 10/00
Мітки: літійалюмосилікатного, складу, заготівок, сіталу, отримання, спосіб
Код посилання
<a href="https://ua.patents.su/2-66133-sposib-otrimannya-zagotivok-iz-sitalu-litijjalyumosilikatnogo-skladu.html" target="_blank" rel="follow" title="База патентів України">Спосіб отримання заготівок із ситалу літійалюмосилікатного складу</a>
Спосіб переробки закристалізованого ситалу літійалюмосилікатного складу
Номер патенту: 66132
Опубліковано: 26.12.2011
Автори: Поколенко Дмитро Валерійович, Зінченко Станіслав Володимирович, Трегубов Микола Федорович, Чоловський Михайло Федорович
МПК: C03C 10/00
Мітки: літійалюмосилікатного, закристалізованого, спосіб, складу, сіталу, переробки
Формула / Реферат:
Спосіб переробки закристалізованого ситалу літійалюмосилікатного складу, що включає завантаження вихідних матеріалів (шихти) у скловарну піч та їх плавлення, який відрізняється тим, що як вихідні матеріали (шихту) використовують відходи виробництва ситалу літійалюмосилікатного складу, які подрібнюють до фракції 10-100 мм перед завантаженням у скловарну піч та плавлять при температурі до 1600 °С.
Спосіб виготовлення великогабаритних виробів складної форми з літійалюмосилікатного ситалу
Номер патенту: 45553
Опубліковано: 10.11.2009
Автори: Зінченко Станіслав Володимирович, Чаловський Михайло Федорович, Крючкова Євгенія Григорівна, Трегубов Микола Федорович
МПК: C03C 10/00, C04B 35/18
Мітки: виробів, виготовлення, великогабаритних, спосіб, складної, форми, сіталу, літійалюмосилікатного
Формула / Реферат:
Спосіб виготовлення великогабаритних виробів складної форми з літійалюмосилікатного ситалу, який полягає в подрібненні матеріалу мокрим способом, формуванні виробів методом шлікерного литва в пористі гіпсові форми та термообробці, який відрізняється тим, що формування заготовок виконується свіжоприготовленим шлікером зі щільністю 1,8...1,9 г/см3, вологістю 18...20 %, тониною помолу 1...5,5 %, в'язкістю 10...20 сек., витримується у формі до...
Спосіб “наношлікер” виготовлення виробів із склокерамічного матеріалу літійалюмосилікатного складу
Номер патенту: 52039
Опубліковано: 10.08.2010
Автори: Маслов Володимир Петрович, Трегубов Микола Федорович, Родічев Юрій Михайлович
МПК: C04B 35/18, C03C 10/00
Мітки: наношлікер, матеріалу, виготовлення, виробів, складу, спосіб, склокерамічного, літійалюмосилікатного
Формула / Реферат:
Спосіб виготовлення виробів з склокерамічного матеріалу літійалюмосилікатного складу, що включає отримання водного шлікера, формування заготовок у форми і наступну термообробку, який відрізняється тим, що до складу водного шлікера додають аеросил - діоксид кремнію (SiO2), оксиди алюмінію (Аl2О3), титану (ТіО2), літію (Lі2О), цинку (ZnO), барію (BаO) при такому співвідношенні інгредієнтів, % об.: аеросил (SiO2) ...
Спосіб прокатки трапецієподібних заготівок
Номер патенту: 55897
Опубліковано: 27.12.2010
Автори: Бобух Іван Олексійович, Іванов Олександр Олександрович
Мітки: прокатки, спосіб, трапецієподібних, заготівок
Формула / Реферат:
Спосіб виробництва трапецієподібних заготівок, що полягає у прокатці заготівки у валках зі спеціальними калібрами, який відрізняється тим, що прокатується суцільна прямокутна полоса шириною, достатньою для отримання двох профілів, з первісною калібровкою і формовкою кромок по ширині буртами тих же валків у першому проході, та прокаткою з розділенням по поздовжній осі симетрії заготівки у другому.
Спосіб захисту заготівок від зварювання при нагріванні перед обробкою тиском
Номер патенту: 55703
Опубліковано: 27.12.2010
Автори: Богуславська Тетяна Миколаївна, Туяхов Анатолій Іванович
МПК: F27B 13/00, C21D 8/00
Мітки: зварювання, нагріванні, захисту, обробкою, тиском, спосіб, заготівок
Формула / Реферат:
Спосіб захисту заготівок від зварювання при нагріванні перед обробкою тиском, який включає послідовне переміщення заготівок в робочому просторі печі по зонах, їх нагрівання до температури, необхідної для обробки тиском, який відрізняється тим, що в процесі переміщення заготівок у високотемпературній зоні печі здійснюють почергове одноразове послідовне підведення поздовжніх граней заготівки на висоту від подини печі, рівну 0,15-0,20 товщини...
Попередній патент: Спосіб переробки закристалізованого ситалу літійалюмосилікатного складу
Наступний патент: Пристрій для збурення пневмогідравлічної кавітації
Випадковий патент: Мастило канатне
