Спосіб виготовлення великогабаритних виробів складної форми з літійалюмосилікатного ситалу

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 45553

Опубліковано: 10.11.2009

Автори: Зінченко Станіслав Володимирович, Трегубов Микола Федорович, Чаловський Михайло Федорович, Крючкова Євгенія Григорівна

Завантажити PDF файл.

Формула / Реферат

Спосіб виготовлення великогабаритних виробів складної форми з літійалюмосилікатного ситалу, який полягає в подрібненні матеріалу мокрим способом, формуванні виробів методом шлікерного литва в пористі гіпсові форми та термообробці, який відрізняється тим, що формування заготовок виконується свіжоприготовленим шлікером зі щільністю 1,8...1,9 г/см3, вологістю 18...20 %, тониною помолу 1...5,5 %, в'язкістю 10...20 сек., витримується у формі до утворення необхідної товщини заготівки, далі шлікер зливається з форми, заготівка виймається, підв'ялюється протягом не менше 72 годин при температурі навколишнього середовища 20...30 °С, сушиться при температурі 110...130 °С, нагрівається до температури 800...850 °С, витримується 1...2 години, підвищується температура до 1200...1240 °С та випалюється до щільності виробу 2,55...2,61 г/см3.

Текст

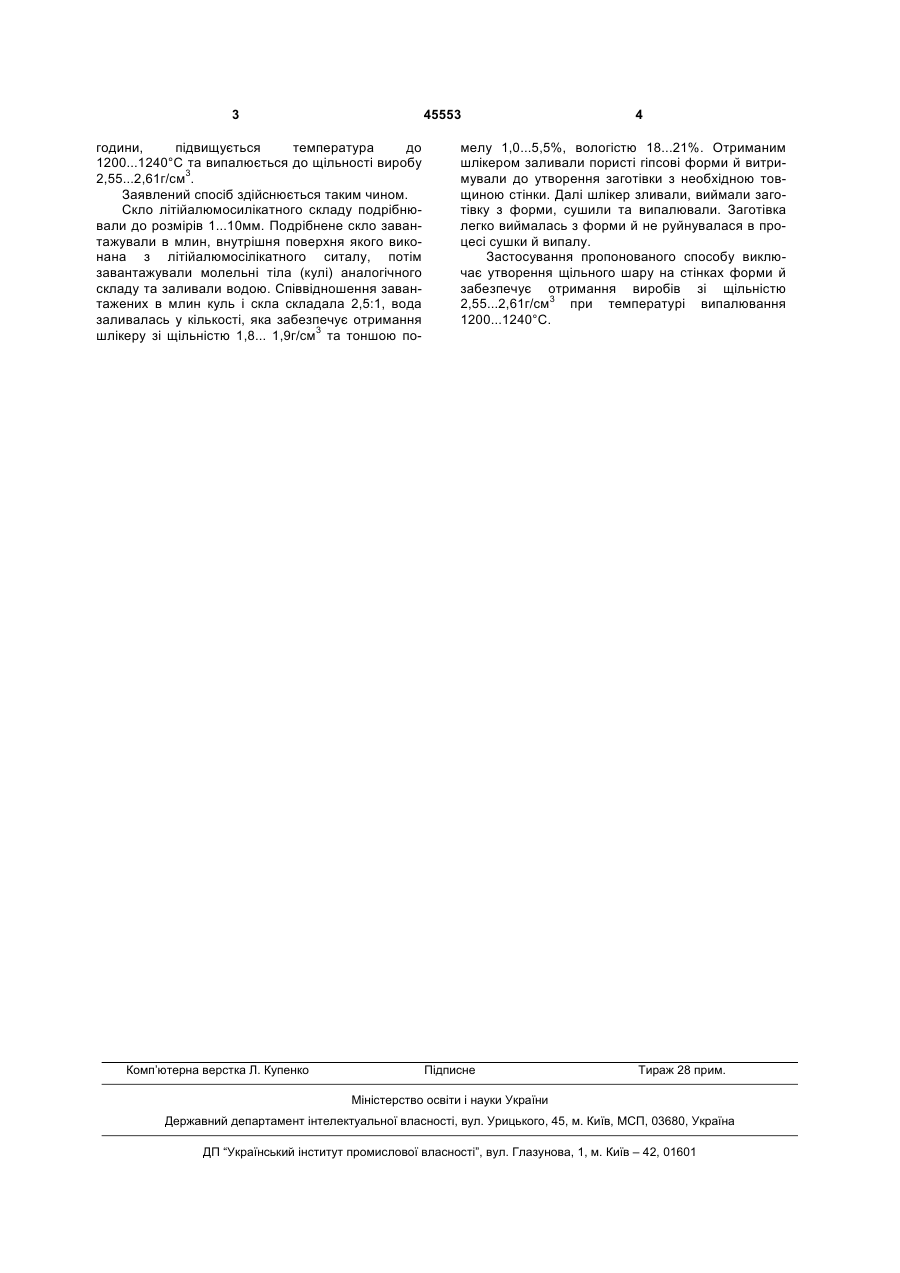

Спосіб виготовлення великогабаритних виробів складної форми з літійалюмосилікатного ситалу, який полягає в подрібненні матеріалу мокрим 3 45553 години, підвищується температура до 1200...1240°С та випалюється до щільності виробу 2,55...2,61г/см3. Заявлений спосіб здійснюється таким чином. Скло літійалюмосилікатного складу подрібнювали до розмірів 1...10мм. Подрібнене скло завантажували в млин, внутрішня поверхня якого виконана з літійалюмосілікатного ситалу, потім завантажували молельні тіла (кулі) аналогічного складу та заливали водою. Співвідношення завантажених в млин куль і скла складала 2,5:1, вода заливалась у кількості, яка забезпечує отримання шлікеру зі щільністю 1,8... 1,9г/см3 та тоншою по Комп’ютерна верстка Л. Купенко 4 мелу 1,0...5,5%, вологістю 18...21%. Отриманим шлікером заливали пористі гіпсові форми й витримували до утворення заготівки з необхідною товщиною стінки. Далі шлікер зливали, виймали заготівку з форми, сушили та випалювали. Заготівка легко виймалась з форми й не руйнувалася в процесі сушки й випалу. Застосування пропонованого способу виключає утворення щільного шару на стінках форми й забезпечує отримання виробів зі щільністю 2,55...2,61г/см3 при температурі випалювання 1200...1240°С. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Process for the production of large-sized products of composite form from lithium aluminosilicate glassceramics

Автори англійською

Trehubov Mykola Fedorovych, Zinchenko Stanislav Volodymyrovych, Chalovskyi Mykhailo Fedorovych, Kriuchkova Yevheniia Hryhorivna

Назва патенту російською

Способ изготовления крупногабаритных изделий сложной формы из литийалюмосиликатного ситалла

Автори російською

Трегубов Николай Федорович, Зинченко Станислав Владимирович, Чаловский Михаил Федорович, Крючкова Евгения Григорьевна

МПК / Мітки

МПК: C03C 10/00, C04B 35/18

Мітки: великогабаритних, літійалюмосилікатного, виготовлення, складної, сіталу, спосіб, виробів, форми

Код посилання

<a href="https://ua.patents.su/2-45553-sposib-vigotovlennya-velikogabaritnikh-virobiv-skladno-formi-z-litijjalyumosilikatnogo-sitalu.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення великогабаритних виробів складної форми з літійалюмосилікатного ситалу</a>

Подібні патенти
