Двопоясна вантова система
Номер патенту: 66193
Опубліковано: 15.04.2004
Автори: Большаков Володимир Іванович, Сисойлов Ігор Миколайович, Сисойлов Микола Валентинович
Формула / Реферат

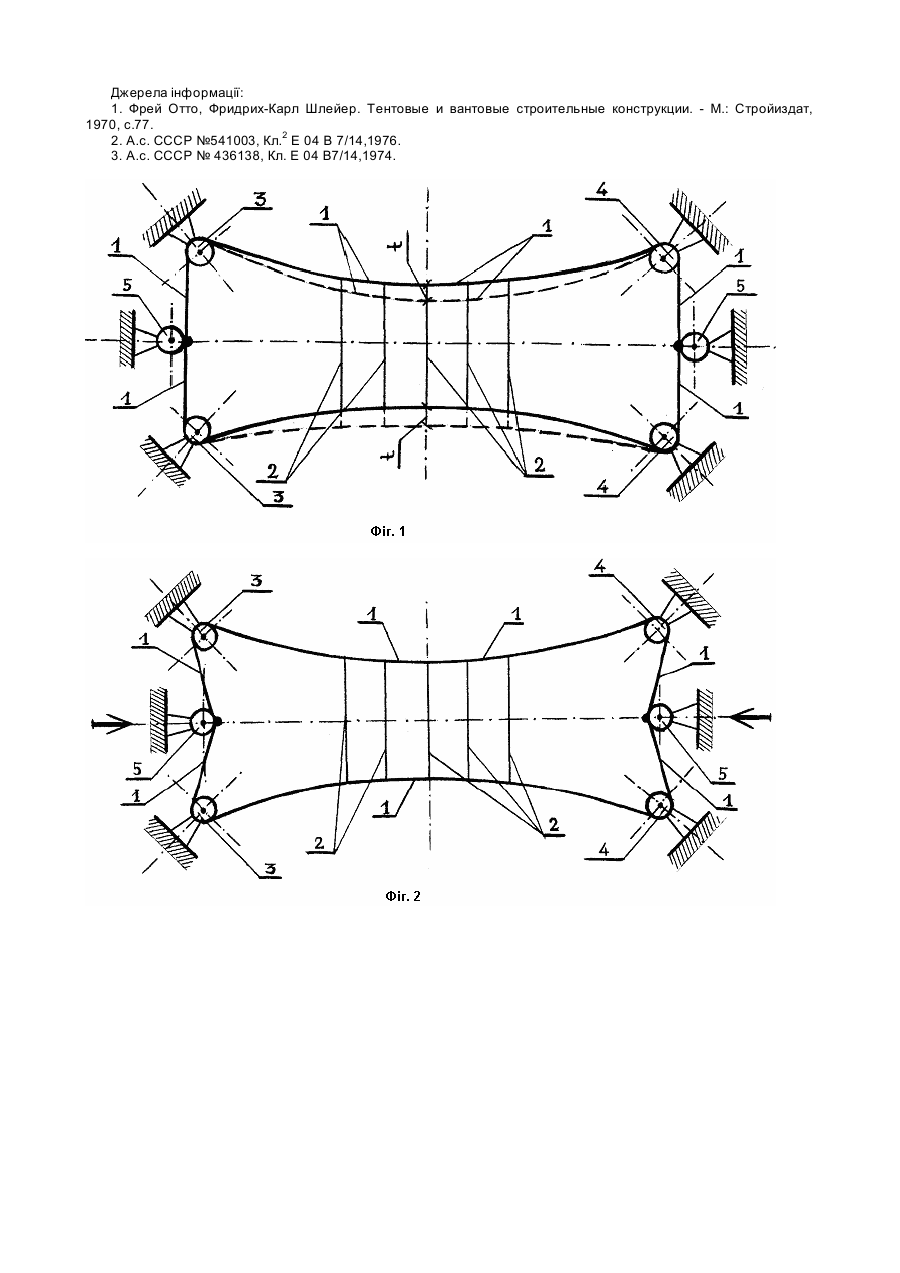

Двопоясна вантова система, що містить двопоясну ванту зі зв'язками, обперту в місцях перегину на стаціонарні ролики, закріплені на опорних елементах, яка відрізняється тим, що опорні елементи додатково обладнані ще двома стаціонарними роликами, через які пропущена цілісна замкнута ванта, зафіксована на двох додаткових нестаціонарних роликах з можливістю переміщення в горизонтальній площині уздовж умовної осі ванти пропорційно половині величини середнього рівня коливань загального простору.
Текст
Винахід відноситься до будівництва, а саме - до вантових систем будівельних конструкцій, і може бути використаний для перекриття значних прольотів будівель і споруд різного призначення при різноманітному обрисі в плані, наприклад, палаців спорту, палаців культури, промислових корпусів, тощо. Широко розповсюджені однопоясні вантові системи [1, 2], які використовують конструктивне рішення на основі поєднання роботи ванти та шарніру або інших подібних пристроїв. Одним з найголовніших недоліків цих систем є те, що вони не забезпечують необхідної стабілізації будівельної конструкції внаслідок відокремленості несучого та стабілізуючого поясів. Найбільш близькою до пропонуємої є конструкція [3], яка, завдяки використанню роликів, закріплених на опорних елементах, відтворює цілісну двопоясну вантову систему, що поєднує два окремих пояси - несучий та стабілізуючий, виконані у вигляді напівзамкнутої ванти зі зв'язками, обпертої в місцях перегину на стаціонарні ролики, закріплені на опорних елементах. Основним недоліком цієї системи є те, що вона не відтворює цілісного замкнутого контуру, завдяки чому спостерігається значна нерівномірність перерозподілу зусиль та напруг уздовж всієї довжини напівзамкнутої ванти з обов'язковим виявом перенапружених критичних точок, зокрема, в місцях її точеного локального закріплення на опорних елементах. До суттєвих недоліків вказаної системи відноситься й те, що через мінливість активного навантаження (сніг, вітер, температурні коливання тощо) та внаслідок фізичних властивостей матеріалу конструкції, що працює на розтяг тривалий час, неминуче настає момент, коли загальна довжина ванти збільшується настільки, що докорінно міняється геометрія первісної конструкції, внаслідок чого можливе часткове або повне виключення зв'язків несучого та стабілізуючого поясів ванти з роботи. Окрім того, конструкція покриття завдяки збільшенню загальної довжини ванти "просідає", зменшуючи корисний простір споруди, що перекривається. Згідно розрахунків величина "просідання" t для значних прольотів пропорційна коефіцієнту к "просідання", тобто величині t=K 102см, де 0
ДивитисяДодаткова інформація
Назва патенту англійськоюTwo-belt shroud system
Автори англійськоюBolshakov Volodymyr Ivanovych
Назва патенту російськоюДвухпоясная вантовая система
Автори російськоюБольшаков Владимир Иванович
МПК / Мітки
Мітки: система, вантова, двопоясна
