Система підвісних стель та фасадів

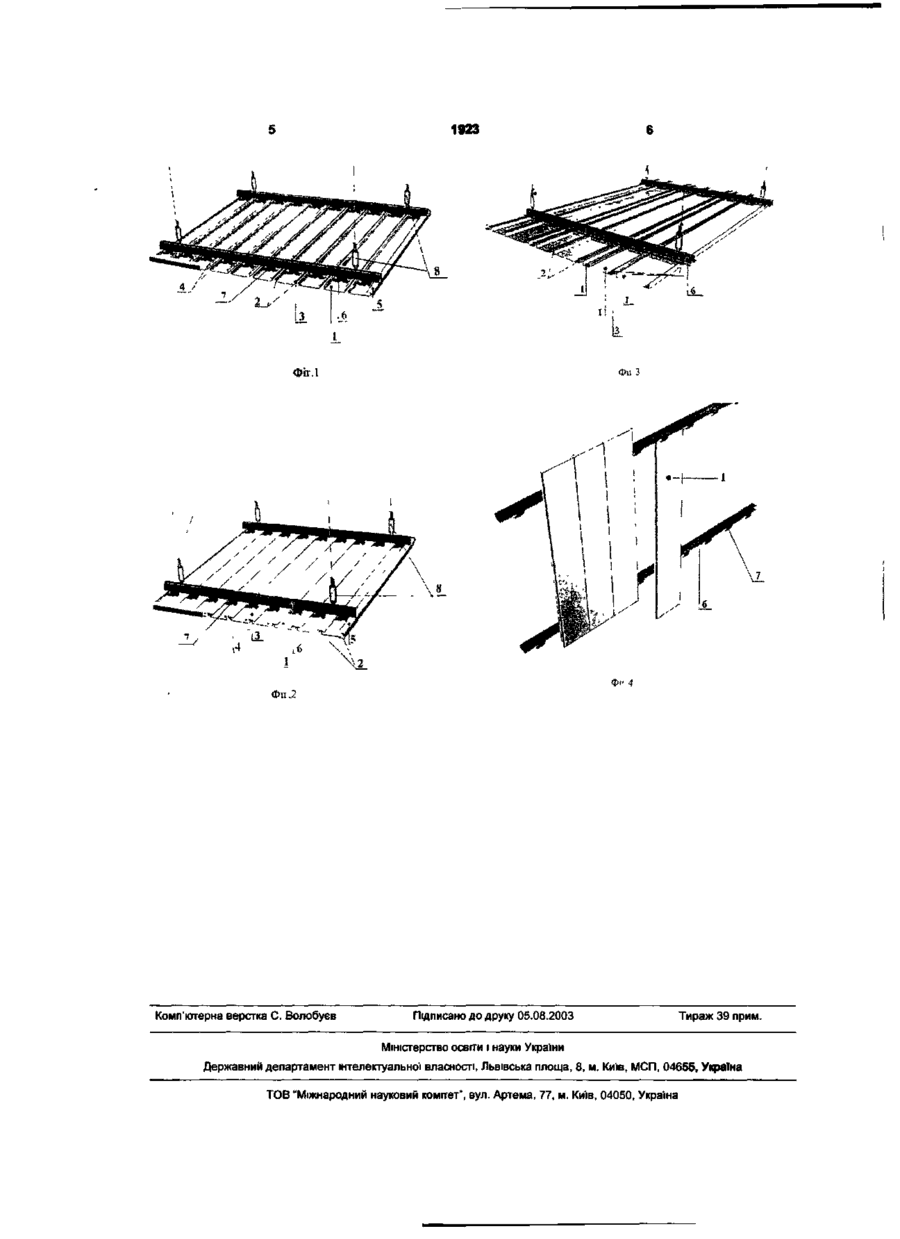

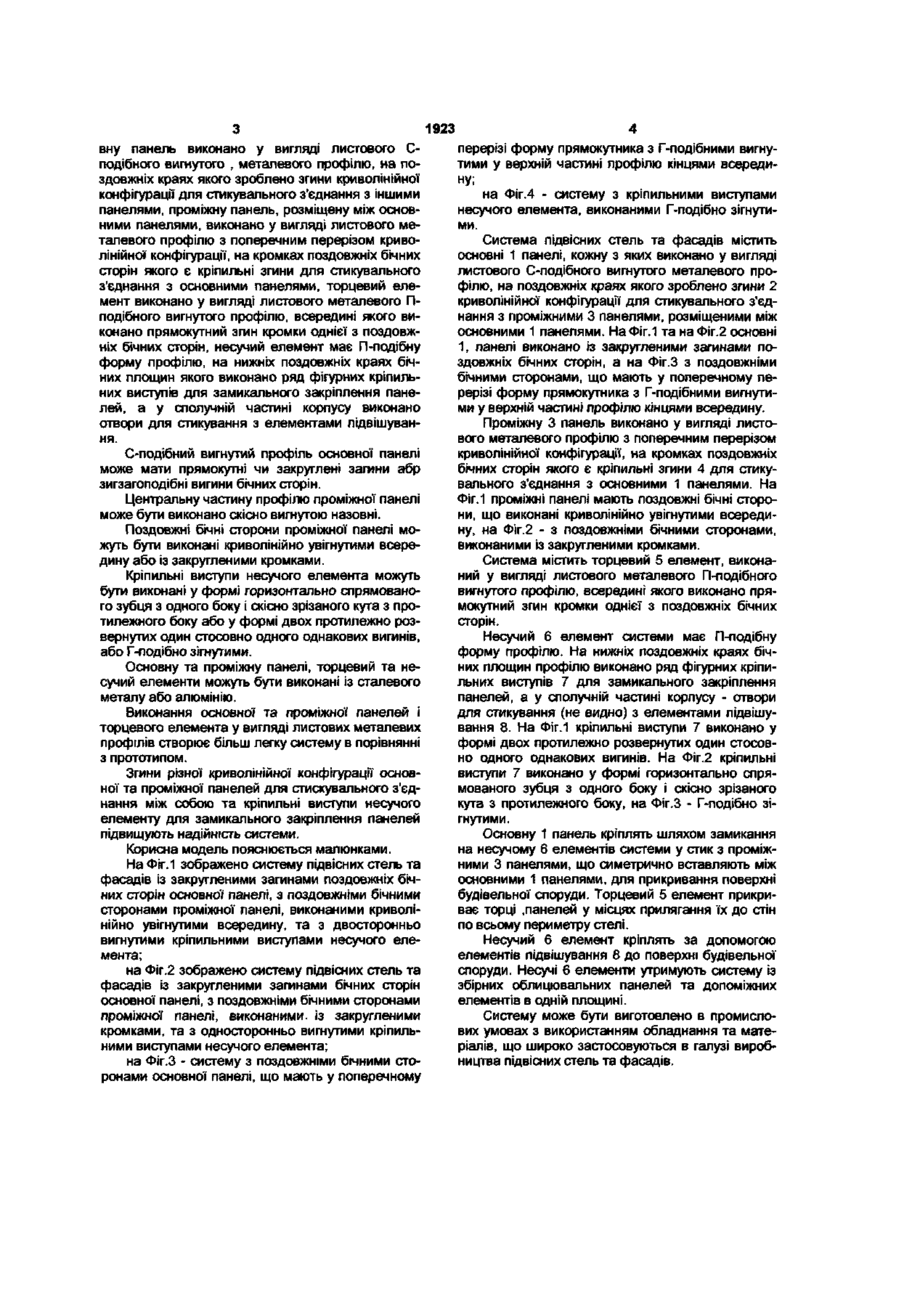

1 Система ПІДВІСНИХ стель та фасадів, що містить основні та проміжні панелі, торцеві та несучі елементи, елементи підвішування, яка відрізняється тим, що основну панель виконано у вигляді листового С-подібного вигнутого металевого профілю, на поздовжніх краях якого виконані згини криволінійної конфігурації для стикувального з'єднання з іншими панелями, проміжну панель, розміщену між основними панелями, виконано у вигляді листового металевого профілю з поперечним перерізом криволінійної конфігурації, на кромках поздовжніх бічних сторін якого є кріпильні згини для стикувального з'єднання з основними панелями, торцевий елемент виконано у вигляді листового металевого П-подібного вигнутого профілю, всередині якого виконано прямокутний згин кромки однієї з поздовжніх бічних сторін, несучий елемент має П-подібну форму профілю, на нижніх поздовжніх краях бічних площин якого виконано ряд фігурних кріпильних виступів для замикального закріплення панелей, а у сполучній частині корпусу виконано отвори для стикування з елементами підвішування 2 Система за п 1, яка відрізняється тим, що Сподібний вигнутий профіль основної панелі має прямокутні вигини бічних сторін 3 Система за п 1, яка відрізняється тим, що Сподібний вигнутий профіль основної панелі має закруглені загини бічних сторін 4 Система за п 1, яка відрізняється тим, що Сподібний вигнутий профіль основної панелі має зигзагоподібні вигини бічних сторін 5 Система за п 1, яка відрізняється тим, що центральну частину профілю проміжної панелі виконано скісно вигнутою назовні 6 Система за п 1, яка відрізняється тим, що поздовжні бічні сторони проміжної панелі виконано криволінійно увігнутими всередину 7 Система за п 1, яка відрізняється тим, що поздовжні бічні сторони проміжної панелі виконано із закругленими кромками 8 Система за п 1, яка відрізняється тим, що кріпильні виступи несучого елемента виконано у формі горизонтально спрямованого зубця з одного боку і скісно зрізаного кута з протилежного боку 9 Система за п 1, яка відрізняється тим, що кріпильні виступи несучого елемента виконано у формі двох протилежно розвернутих один стосовно одного однакових вигинів 10 Система за п 1 , яка відрізняється тим, що кріпильні виступи несучого елемента виконано Гподібно зігнутими 11 Система за п 1 , яка відрізняється тим, що основну та проміжну панелі, торцевий та несучий елементи виконано із сталевого металу 12 Система за п 1, яка відрізняється тим, що основну та проміжну панелі, торцевий та несучий елементи виконано з алюмінію Корисна модель належить до будівельних конструкцій, зокрема, до конструкцій стель, а саме - ПІДВІСНИХ стель, і може бути використана у різних системах ПІДВІСНОГО облаштування стель, внутрішніх і ЗОВНІШНІХ стін будинків тощо Відомо систему ПІДВІСНИХ стель, що містить пресовані плити з мінераловолокна, які укладено в кріпильну решітку з несучих елементів у вигляді Тподібних металевих профілів, підвішених за допомогою металевих елементів підвісу до стелі, фірми DONN® Brand Suspension System (США) [Tech nical Service 800 USG4YDU Web Site www usg com] Дану систему вибрано за прототип Зазначена система досить громіздка, важка та недостатньо надійна В основу корисної моделі поставлено задачу створити просту, легку та надійну систему підвісних стель та фасадів Поставлену задачу вирішують тим, що у системі ПІДВІСНИХ стель та фасадів, що містить основні та проміжні панелі, торцеві та несучі елементи, елементи підвішування, згідно з винаходом, осно СО CM о 1923 вну панель виконано у вигляді листового Сподібного вигнутого , металевого профілю, на поздовжніх краях якого зроблено згини криволінійної конфігурації для стикувального з'єднання з іншими панелями, проміжну панель, розміщену між основними панелями, виконано у вигляді листового металевого профілю з поперечним перерізом криволінійної конфігурації, на кромках поздовжніх бічних сторін якого є кріпильні згини для стикувального з'єднання з основними панелями, торцевий елемент виконано у вигляді листового металевого Пподібного вигнутого профілю, всередині якого виконано прямокутний згин кромки однієї з поздовжніх бічних сторін, несучий елемент має П-подібну форму профілю, на нижніх поздовжніх краях бічних площин якого виконано ряд фігурних кріпильних виступів для замикального закріплення панелей, а у сполучній частині корпусу виконано отвори для стикування з елементами підвішування. С-подібний вигнутий профіль основної панелі може мати прямокутні чи закруглені загини абр зигзагоподібні вигини бічних сторін. Центральну частину профілю проміжної панелі може бути виконано скісно вигнутою назовні. Поздовжні бічні сторони проміжної панелі можуть бути виконані криволінійно увігнутими всередину або із закругленими кромками. Кріпильні виступи несучого елемента можуть бути виконані у формі горизонтально спрямованого зубця з одного боку і скісно зрізаного кута з протилежного боку або у формі двох протилежно розвернутих один стосовно одного однакових вигинів, або Г-подібно зігнутими. Основну та проміжну панелі, торцевий та несучий елементи можуть бути виконані із сталевого металу або алюмінію. Виконання основної та проміжної панелей і торцевого елемента у вигляді листових металевих профілів створює більш легку систему в порівнянні з прототипом. Згини різної криволінійної конфігурації основної та проміжної панелей для стискувального з'єднання між собою та кріпильні виступи несучого елементу для замикального закріплення панелей підвищують надійність системи. Корисна модель пояснюється малюнками. На Фіг.1 зображено систему підвісних стель та фасадів із закругленими загинами поздовжніх бічних сторін основної панелі, з поздовжніми бічними сторонами проміжної панелі, виконаними криволінійно увігнутими всередину, та з двосторонньо вигнутими кріпильними виступами несучого елемента; на Фіг.2 зображено систему підвісних стель та фасадів із закругленими загинами бічних сторін основної панелі, з поздовжніми бічними сторонами проміжної панелі, виконаними, із закругленими кромками, та з односторонньо вигнутими кріпильними виступами несучого елемента; на Фіг.З - систему з поздовжніми бічними сторонами основної панелі, що мають у поперечному перерізі форму прямокутника з Г-подібними вигнутими у верхній частині профілю кінцями всередину; на Фіг.4 - систему з кріпильними виступами несучого елемента, виконаними Г-подібно зігнутими. Система підвісних стель та фасадів містить основні 1 панелі, кожну з яких виконано у вигляді листового С-подібного вигнутого металевого профілю, на поздовжніх краях якого зроблено згини 2 криволінійної конфігурації для стикувального з'єднання з проміжними 3 панелями, розміщеними між основними 1 панелями. НаФіг.1 та на Фіг.2 основні 1, панелі виконано із закругленими загинами поздовжніх бічних сторін, а на Фіг.З з поздовжніми бічними сторонами, що мають у поперечному перерізі форму прямокутника з Г-подібними вигнутими у верхній частині профілю кінцями всередину. Проміжну 3 панель виконано у вигляді листового металевого профілю з поперечним перерізом криволінійної конфігурації, на кромках поздовжніх бічних сторін якого є кріпильні згини 4 для стикувального з'єднання з основними 1 панелями. На Фіг.1 проміжні панелі мають поздовжні бічні сторони, що виконані криволінійно увігнутими всередину, на Фіг.2 - з поздовжніми бічними сторонами, виконаними із закругленими кромками. Система містить торцевий 5 елемент, виконаний у вигляді листового металевого П-подібного вигнутого профілю, всередині якого виконано прямокутний згин кромки однієї з поздовжніх бічних сторін. Несучий 6 елемент системи має П-подібну форму профілю. На нижніх поздовжніх краях бічних площин профілю виконано ряд фігурних кріпильних виступів 7 для замикального закріплення панелей, а у сполучній частині корпусу - отвори для стикування (не видно) з елементами підвішування 8. На Фіг.1 кріпильні виступи 7 виконано у формі двох протилежно розвернутих один стосовно одного однакових вигинів. На Фіг.2 кріпильні виступи 7 виконано у формі горизонтально спрямованого зубця з одного боку і скісно зрізаного кута з протилежного боку, на Фіг.З - Г-подібно зігнутими. Основну 1 панель кріплять шляхом замикання на несучому 6 елементів системи у стик з проміжними 3 панелями, що симетрично вставляють між основними 1 панелями, для прикривання поверхні будівельної споруди. Торцевий 5 елемент прикриває торці .панелей у місцях прилягання їх до стін по всьому периметру стелі. Несучий 6 елемент кріплять за допомогою елементів підвішування 8 до поверхні будівельної споруди. Несучі 6 елементи утримують систему із збірних облицювальних панелей та допоміжних елементів в одній площині. Систему може бути виготовлено в промислових умовах з використанням обладнання та матеріалів, що широко застосовуються в галузі виробництва підвісних стель та фасадів. 1923 Фіг .1 Фи 3 \Я ф,- 4 Комп'ютерна верстка С. Волобуєв Підписано до друку 05.08.2003 Тираж 39 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комггет", вул. Артема, 77, м. Київ, 04050, Україна
