Спосіб забезпечення безпечності проведення вогневих робіт на магістральних газопроводах зі значними перепадами гіпсометричних позначок

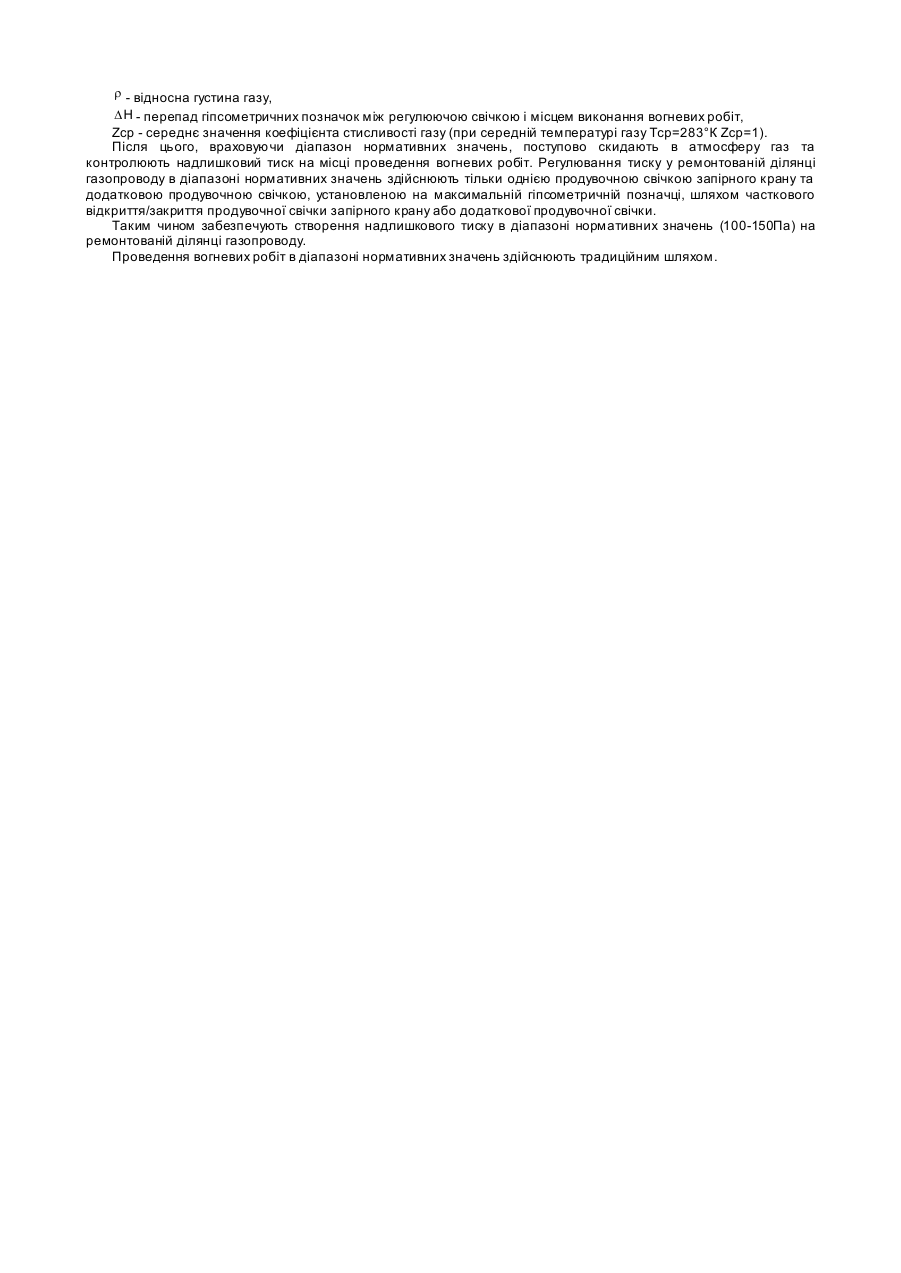

Винахід стосується газової промисловості, зокрема трубопровідного транспортування газу, а саме може бути використаний для проведення вогневих робіт на магістральних газопроводах зі значними перепадами гіпсометричних позначок - більше 100 метрів (>100м). Запропонований спосіб в патентній і науково-технічній літературі не описаний. У той самий час відомий спосіб проведення вогневих робіт на магістральних газопроводах, який передбачає визначення місця проведення вогневих робіт, відключення лінійними кранами ремонтованої ділянки газопроводу від його частин та регулювання тиску у ремонтованій ділянці. При цьому, діапазон нормативних значень, який є необхідною умовою для виконання вогневих робіт за інструкцією, повинен знаходитись в межах 100-500Па ["Правила технической эксплуатации магистральных газопроводов", М. "Недра", 1989г.; "Типовая инструкция по безопасному ведению огневых работ на газовых объектах Мингазпрома"]. Однак, застосування даного способу проведення вогневих робіт на окремих ділянках магістральних газопроводів України, що прокладені зі значними перепадами гіпсометричних позначок (>100м), не завжди є можливим. В таких умовах надлишкові тиски залишкового газу в ремонтованій ділянці зростають із збільшенням значень гіпсометричних позначок газопроводу і при спробі встановити нормований надлишковий тиск залишкового газу на рівні розташування продувочних свічок на місці проведення вогневих робіт при перепадах гіпсометричних позначок між ними більше 100 метрів створюється тиск більше 500 Па, або, навпаки, може утворитись розрядження (вакуум), що є недопустимим виходячи з вимог "Типової інструкції", яка є чинною на території України. В основі винаходу - Спосіб забезпечення безпечності проведення вогневих робіт на магістральних газопроводах зі значними перепадами гіпсометричних позначок - поставлена задача розробити новий спосіб, який би відповідав нормованим умовам для проведення вогневих робіт в будь-якій точці магістрального газопроводу зі значними перепадами гіпсометричних позначок (>100м), шляхом введення додаткової технологічної операції, що дає можливість забезпечити регулювання надлишкового тиску у ремонтованій ділянці газопроводу. Поставлена задача винаходу вирішується тим, що регулювання тиску у ремонтованій ділянці газопроводу, який є надлишковим, здійснюють тільки однією продувочною свічкою запірного крану та додатковою продувочною свічкою, установленою на максимальній гіпсометричній позначці ремонтованої ділянки, до створення нормативного тиску, причому надлишковий тиск на місці проведення вогневих робіт, який попередньо приводять до діапазону нормативних значень, визначають за формулою: Рнад=Рабс(2-еS)-Ратм, де Рнад - надлишковий тиск на місці регулювання, Рабc - абсолютний тиск на місці виконання вогневих робіт, Ратм - атмосферний тиск на місці регулювання, е - стала величина, 0.03415 × r × DH S= , Zсс × Tсс де r - відносна густина газу, D H - перепад гіпсометричних позначок між регулюючою свічкою і місцем виконання вогневих робіт, Zcp - середнє значення коефіцієнта стисливості газу (при середній температурі газу Тср=283°К Zcp=1). Задача винаходу вирішується за рахунок того, що вперше запропоновано здійснювати регулювання надлишкових тисків на ремонтованій ділянці за допомогою однієї продувочної свічки запірного крану та додаткової продувочної свічки, установленої на максимальній гіпсометричній позначці ремонтованої ділянки. Водночас і за рахунок того, що було запропоновано яким чином, а саме за якою формулою можна визначати надлишковий тиск на місці проведення вогневих робіт. Таким чином створено новий спосіб, який відповідає нормативним умовам для проведення вогневих робіт в будь-якій точці магістрального газопроводу зі значними перепадами гіпсометричних позначок - більше 100м, на яких традиційним способом проведення вогневих робіт є неможливим. Крім того запропонований спосіб може слугувати одним із критеріїв при проектуванні розміщення на трасі газопроводів запірної арматури в умовах значних перепадів гіпсометричних позначок траси. Реалізація способу забезпечення безпечності проведення вогневих робіт на магістральних газопроводах зі значними перепадами гіпсометричних позначок здійснюється таким чином. Визначають гіпсометричні позначки місця проведення вогневих робіт і продувочної свічки одного із запірних лінійних кранів, що розташований на вищій гіпсометричній позначці - продувочна свічка цього крану буде регулюючою. Потім знаходять величину перепаду гіпсометричних позначок між регулюючою свічкою і місцем проведення вогневих робіт (АН). Далі інструментальним заміром визначають значення атмосферного тиску на місці проведення вогневих робіт і на місці регулювання тиску. Згодом визначають величину діапазону абсолютних надлишкових тисків за формулою: Рнад=Рабс(2-еS)-Ратм, де Рнад - надлишковий тиск на місці регулювання, Рабе - абсолютний тиск на місці виконання вогневих робіт, Ратм - атмосферний тиск на місці регулювання, е - стала величина, 0.03415 × r × DH S= , Zсс × Tсс де r - відносна густина газу, D H - перепад гіпсометричних позначок між регулюючою свічкою і місцем виконання вогневих робіт, Zcp - середнє значення коефіцієнта стисливості газу (при середній температурі газу Тср=283°К Zcp=1). Після цього, враховуючи діапазон нормативних значень, поступово скидають в атмосферу газ та контролюють надлишковий тиск на місці проведення вогневих робіт. Регулювання тиску у ремонтованій ділянці газопроводу в діапазоні нормативних значень здійснюють тільки однією продувочною свічкою запірного крану та додатковою продувочною свічкою, установленою на максимальній гіпсометричній позначці, шляхом часткового відкриття/закриття продувочної свічки запірного крану або додаткової продувочної свічки. Таким чином забезпечують створення надлишкового тиску в діапазоні нормативних значень (100-150Па) на ремонтованій ділянці газопроводу. Проведення вогневих робіт в діапазоні нормативних значень здійснюють традиційним шляхом.
