Регулярна насадка
Номер патенту: 66268
Опубліковано: 26.12.2011
Автори: Блізняков Віталій Євгенович, Алексєєв Олексій Володимирович, Чопань Степан Васильович, Тюрін Валерій Володимирович, Власюк Леонід Сергійович
Формула / Реферат
Регулярна насадка, яка виконана у вигляді складених з профільованих пластин горизонтальних пакетів, що встановлені у корпусі перпендикулярно руху газорідинного потоку, при цьому пластини кожного наступного пакета відносно пластин попереднього повернуті на кут 90°, яка відрізняється тим, що кожна пластина виконана П-подібної форми та має загин країв полиць під кутом 90°, при цьому пластини встановлені під кутом від 30° до 45° до напрямку руху газорідинного потоку, і відстань між суміжними пластинами вибрана таким чином, щоб унеможливити наскрізне проходження крапель рідини крізь пакет регулярної насадки.
Текст

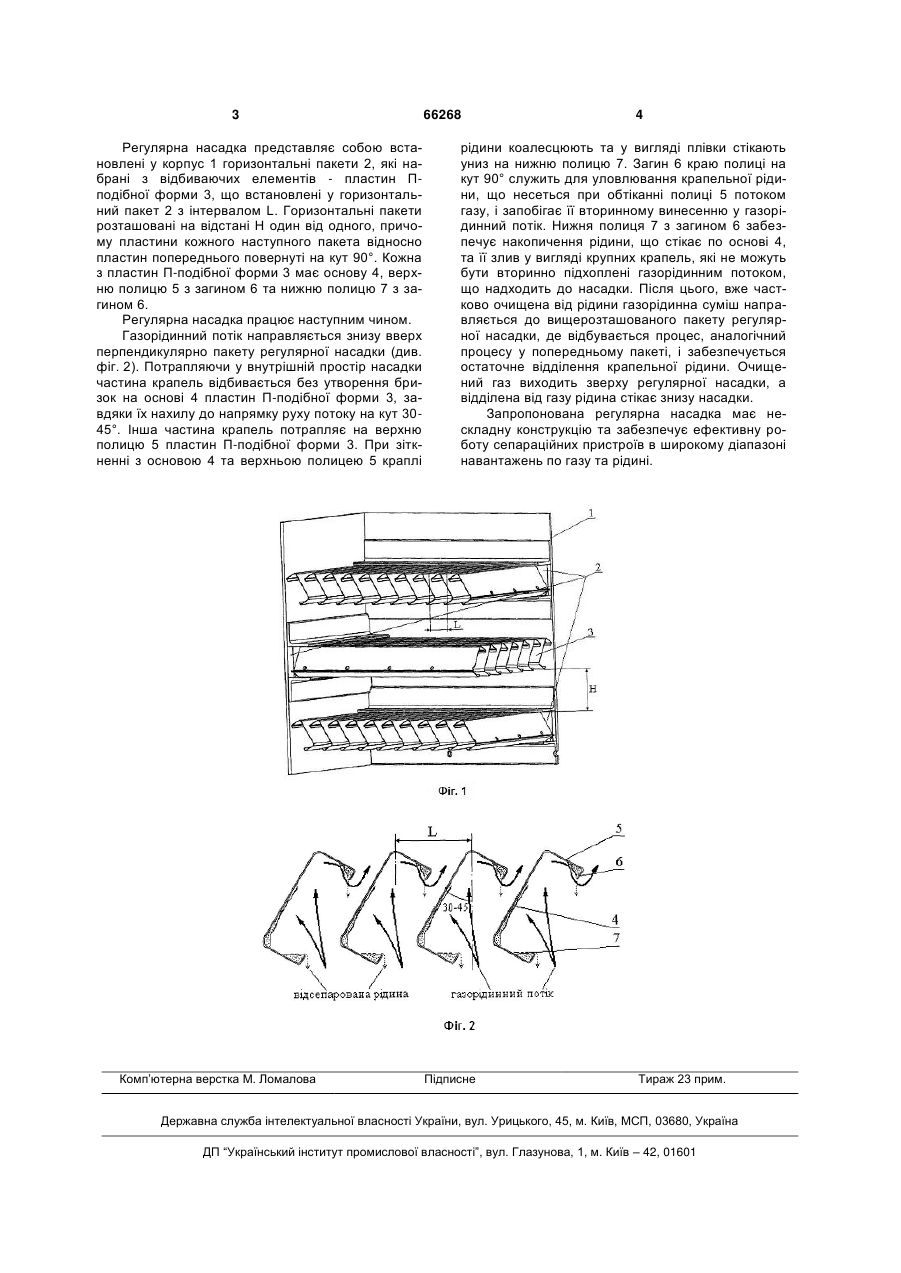

Регулярна насадка, яка виконана у вигляді складених з профільованих пластин горизонталь 3 Регулярна насадка представляє собою встановлені у корпус 1 горизонтальні пакети 2, які набрані з відбиваючих елементів - пластин Пподібної форми 3, що встановлені у горизонтальний пакет 2 з інтервалом L. Горизонтальні пакети розташовані на відстані Н один від одного, причому пластини кожного наступного пакета відносно пластин попереднього повернуті на кут 90°. Кожна з пластин П-подібної форми 3 має основу 4, верхню полицю 5 з загином 6 та нижню полицю 7 з загином 6. Регулярна насадка працює наступним чином. Газорідинний потік направляється знизу вверх перпендикулярно пакету регулярної насадки (див. фіг. 2). Потрапляючи у внутрішній простір насадки частина крапель відбивається без утворення бризок на основі 4 пластин П-подібної форми 3, завдяки їх нахилу до напрямку руху потоку на кут 3045°. Інша частина крапель потрапляє на верхню полицю 5 пластин П-подібної форми 3. При зіткненні з основою 4 та верхньою полицею 5 краплі Комп’ютерна верстка М. Ломалова 66268 4 рідини коалесцюють та у вигляді плівки стікають униз на нижню полицю 7. Загин 6 краю полиці на кут 90° служить для уловлювання крапельної рідини, що несеться при обтіканні полиці 5 потоком газу, і запобігає її вторинному винесенню у газорідинний потік. Нижня полиця 7 з загином 6 забезпечує накопичення рідини, що стікає по основі 4, та її злив у вигляді крупних крапель, які не можуть бути вторинно підхоплені газорідинним потоком, що надходить до насадки. Після цього, вже частково очищена від рідини газорідинна суміш направляється до вищерозташованого пакету регулярної насадки, де відбувається процес, аналогічний процесу у попередньому пакеті, і забезпечується остаточне відділення крапельної рідини. Очищений газ виходить зверху регулярної насадки, а відділена від газу рідина стікає знизу насадки. Запропонована регулярна насадка має нескладну конструкцію та забезпечує ефективну роботу сепараційних пристроїв в широкому діапазоні навантажень по газу та рідині. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRegular packing
Автори англійськоюTiurin Valerii Volodymyrovych, Aleksieiev Oleksii Volodymyrovych, Vlasiuk Leonid Serhiiovych, Blizniakov Vitalii Yevhenovych, Chopan Stepan Vasyliovych
Назва патенту російськоюРегулярная насадка
Автори російськоюТюрин Валерий Владимирович, Алексеев Алексей Владимирович, Власюк Леонид Сергеевич, Близняков Виталий Евгеньевич, Чопань Степан Васильевич
МПК / Мітки
МПК: B01D 45/08
