Зачіпка для тари, яка має горловину

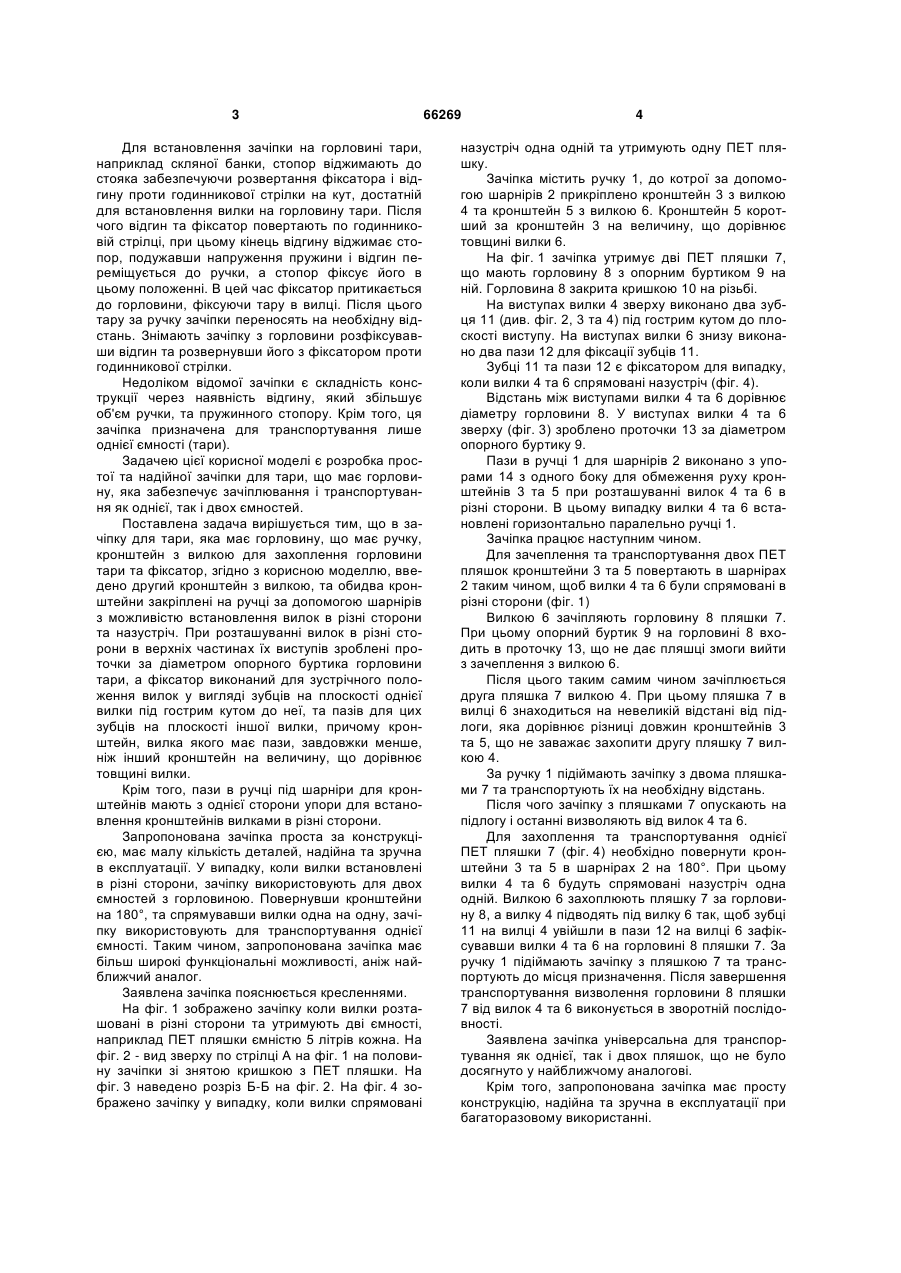

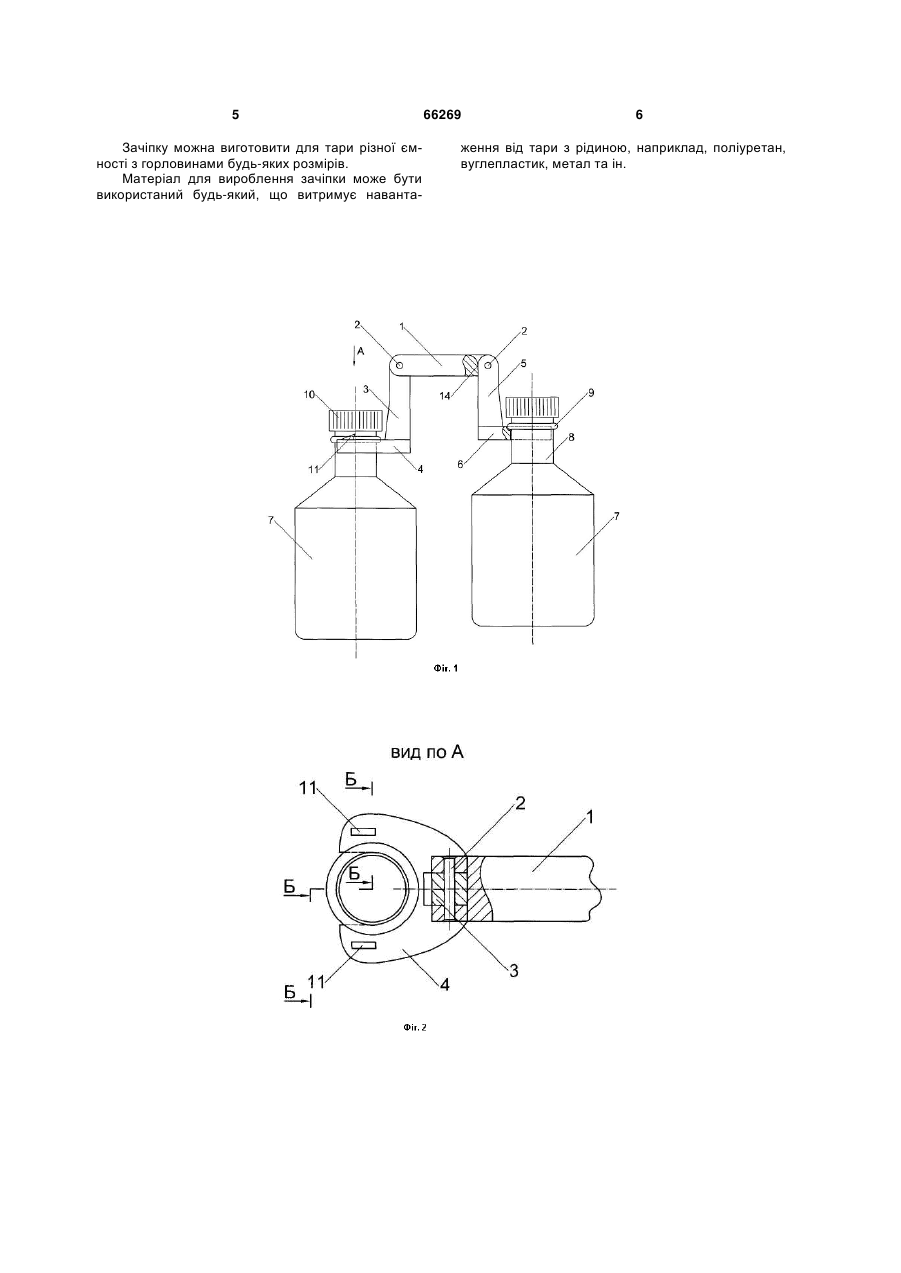

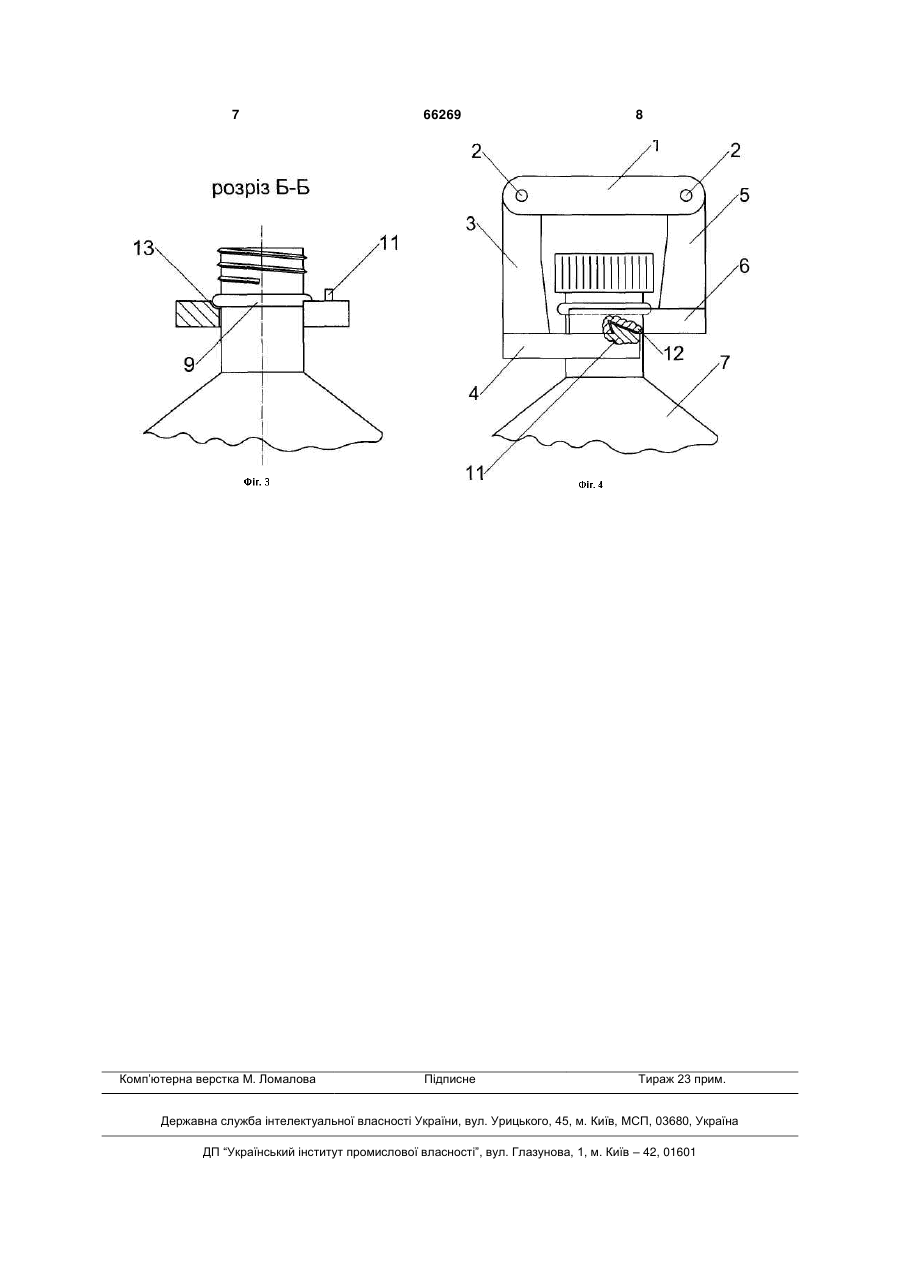

1. Зачіпка для тари, яка має горловину, що складається з ручки, кронштейна з вилкою для зачеплення горловини тари та фіксатора, яка відрізняється тим, що в неї введено другий кронштейн з вилкою, та обидва кронштейни закріплені на ручці за допомогою шарнірів з можливістю встановлення вилок в різні сторони та назустріч і 3 Для встановлення зачіпки на горловині тари, наприклад скляної банки, стопор віджимають до стояка забезпечуючи розвертання фіксатора і відгину проти годинникової стрілки на кут, достатній для встановлення вилки на горловину тари. Після чого відгин та фіксатор повертають по годинниковій стрілці, при цьому кінець відгину віджимає стопор, подужавши напруження пружини і відгин переміщується до ручки, а стопор фіксує його в цьому положенні. В цей час фіксатор притикається до горловини, фіксуючи тару в вилці. Після цього тару за ручку зачіпки переносять на необхідну відстань. Знімають зачіпку з горловини розфіксувавши відгин та розвернувши його з фіксатором проти годинникової стрілки. Недоліком відомої зачіпки є складність конструкції через наявність відгину, який збільшує об'єм ручки, та пружинного стопору. Крім того, ця зачіпка призначена для транспортування лише однієї ємності (тари). Задачею цієї корисної моделі є розробка простої та надійної зачіпки для тари, що має горловину, яка забезпечує зачіплювання і транспортування як однієї, так і двох ємностей. Поставлена задача вирішується тим, що в зачіпку для тари, яка має горловину, що має ручку, кронштейн з вилкою для захоплення горловини тари та фіксатор, згідно з корисною моделлю, введено другий кронштейн з вилкою, та обидва кронштейни закріплені на ручці за допомогою шарнірів з можливістю встановлення вилок в різні сторони та назустріч. При розташуванні вилок в різні сторони в верхніх частинах їх виступів зроблені проточки за діаметром опорного буртика горловини тари, а фіксатор виконаний для зустрічного положення вилок у вигляді зубців на плоскості однієї вилки під гострим кутом до неї, та пазів для цих зубців на плоскості іншої вилки, причому кронштейн, вилка якого має пази, завдовжки менше, ніж інший кронштейн на величину, що дорівнює товщині вилки. Крім того, пази в ручці під шарніри для кронштейнів мають з однієї сторони упори для встановлення кронштейнів вилками в різні сторони. Запропонована зачіпка проста за конструкцією, має малу кількість деталей, надійна та зручна в експлуатації. У випадку, коли вилки встановлені в різні сторони, зачіпку використовують для двох ємностей з горловиною. Повернувши кронштейни на 180°, та спрямувавши вилки одна на одну, зачіпку використовують для транспортування однієї ємності. Таким чином, запропонована зачіпка має більш широкі функціональні можливості, аніж найближчий аналог. Заявлена зачіпка пояснюється кресленнями. На фіг. 1 зображено зачіпку коли вилки розташовані в різні сторони та утримують дві ємності, наприклад ПЕТ пляшки ємністю 5 літрів кожна. На фіг. 2 - вид зверху по стрілці А на фіг. 1 на половину зачіпки зі знятою кришкою з ПЕТ пляшки. На фіг. 3 наведено розріз Б-Б на фіг. 2. На фіг. 4 зображено зачіпку у випадку, коли вилки спрямовані 66269 4 назустріч одна одній та утримують одну ПЕТ пляшку. Зачіпка містить ручку 1, до котрої за допомогою шарнірів 2 прикріплено кронштейн 3 з вилкою 4 та кронштейн 5 з вилкою 6. Кронштейн 5 коротший за кронштейн 3 на величину, що дорівнює товщині вилки 6. На фіг. 1 зачіпка утримує дві ПЕТ пляшки 7, що мають горловину 8 з опорним буртиком 9 на ній. Горловина 8 закрита кришкою 10 на різьбі. На виступах вилки 4 зверху виконано два зубця 11 (див. фіг. 2, 3 та 4) під гострим кутом до плоскості виступу. На виступах вилки 6 знизу виконано два пази 12 для фіксації зубців 11. Зубці 11 та пази 12 є фіксатором для випадку, коли вилки 4 та 6 спрямовані назустріч (фіг. 4). Відстань між виступами вилки 4 та 6 дорівнює діаметру горловини 8. У виступах вилки 4 та 6 зверху (фіг. 3) зроблено проточки 13 за діаметром опорного буртику 9. Пази в ручці 1 для шарнірів 2 виконано з упорами 14 з одного боку для обмеження руху кронштейнів 3 та 5 при розташуванні вилок 4 та 6 в різні сторони. В цьому випадку вилки 4 та 6 встановлені горизонтально паралельно ручці 1. Зачіпка працює наступним чином. Для зачеплення та транспортування двох ПЕТ пляшок кронштейни 3 та 5 повертають в шарнірах 2 таким чином, щоб вилки 4 та 6 були спрямовані в різні сторони (фіг. 1) Вилкою 6 зачіпляють горловину 8 пляшки 7. При цьому опорний буртик 9 на горловині 8 входить в проточку 13, що не дає пляшці змоги вийти з зачеплення з вилкою 6. Після цього таким самим чином зачіплюється друга пляшка 7 вилкою 4. При цьому пляшка 7 в вилці 6 знаходиться на невеликій відстані від підлоги, яка дорівнює різниці довжин кронштейнів 3 та 5, що не заважає захопити другу пляшку 7 вилкою 4. За ручку 1 підіймають зачіпку з двома пляшками 7 та транспортують їх на необхідну відстань. Після чого зачіпку з пляшками 7 опускають на підлогу і останні визволяють від вилок 4 та 6. Для захоплення та транспортування однієї ПЕТ пляшки 7 (фіг. 4) необхідно повернути кронштейни 3 та 5 в шарнірах 2 на 180°. При цьому вилки 4 та 6 будуть спрямовані назустріч одна одній. Вилкою 6 захоплюють пляшку 7 за горловину 8, а вилку 4 підводять під вилку 6 так, щоб зубці 11 на вилці 4 увійшли в пази 12 на вилці 6 зафіксувавши вилки 4 та 6 на горловині 8 пляшки 7. За ручку 1 підіймають зачіпку з пляшкою 7 та транспортують до місця призначення. Після завершення транспортування визволення горловини 8 пляшки 7 від вилок 4 та 6 виконується в зворотній послідовності. Заявлена зачіпка універсальна для транспортування як однієї, так і двох пляшок, що не було досягнуто у найближчому аналогові. Крім того, запропонована зачіпка має просту конструкцію, надійна та зручна в експлуатації при багаторазовому використанні. 5 Зачіпку можна виготовити для тари різної ємності з горловинами будь-яких розмірів. Матеріал для вироблення зачіпки може бути використаний будь-який, що витримує наванта 66269 6 ження від тари з рідиною, наприклад, поліуретан, вуглепластик, метал та ін. 7 Комп’ютерна верстка М. Ломалова 66269 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
