Пристрій для контролю мікротвердості та товщини віброзміцненого шару металу

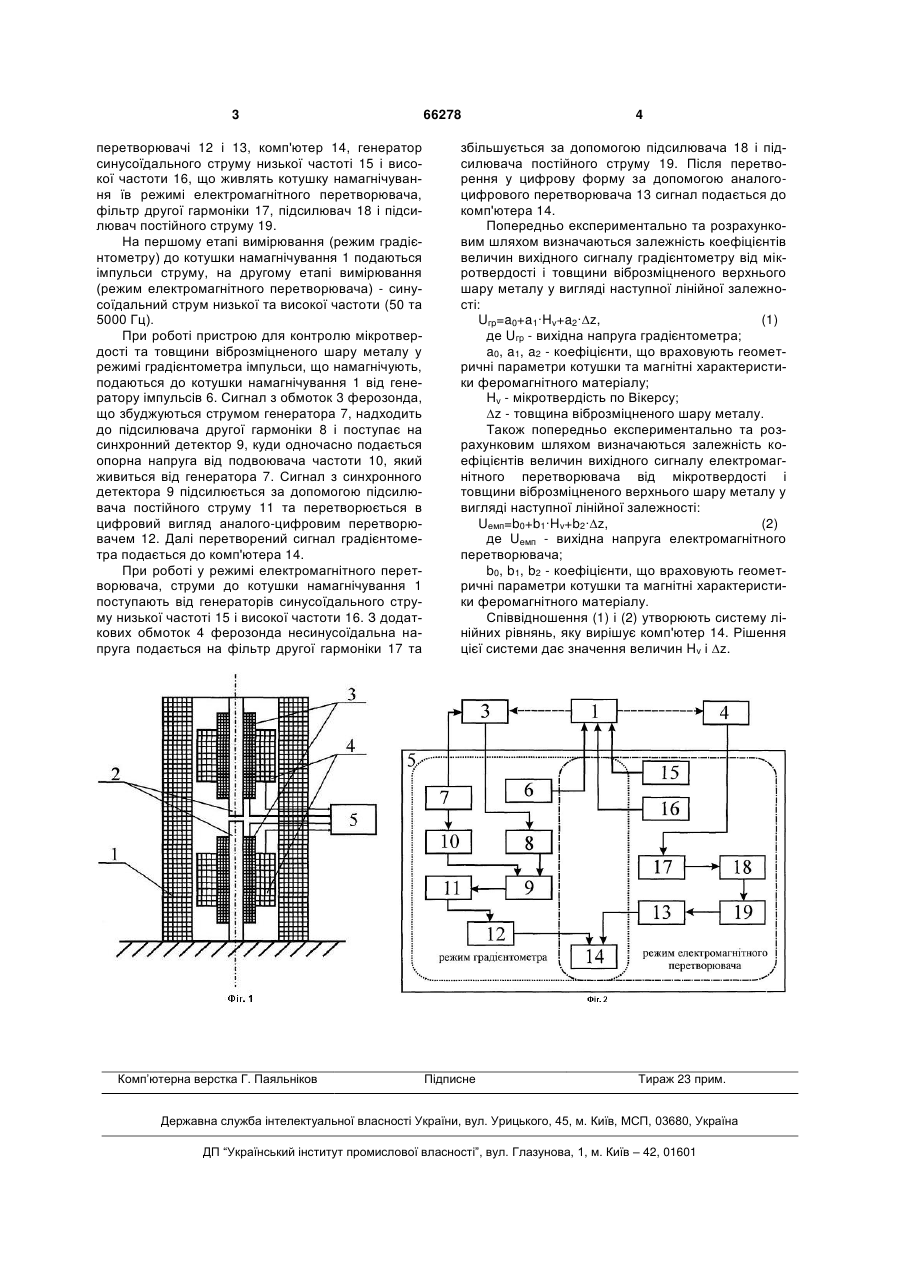

Пристрій для контролю мікротвердості та товщини віброзміцненого шару металу, який містить вимірювальний перетворювач, що має ферозонд, блок обробки вихідного сигналу та електричні лінії зв'язку, який відрізняється тим, що ферозонд споряджено додатковою обмоткою. (19) (21) u201107906 (22) 23.06.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) ЯКОВЕНКО ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, ЧУРНОСОВ АНДРІЙ ПАВЛОВИЧ, ШАТОВА НАТАЛІЯ ОЛЕКСАНДРІВНА 3 перетворювачі 12 і 13, комп'ютер 14, генератор синусоїдального струму низької частоті 15 і високої частоти 16, що живлять котушку намагнічування їв режимі електромагнітного перетворювача, фільтр другої гармоніки 17, підсилювач 18 і підсилювач постійного струму 19. На першому етапі вимірювання (режим градієнтометру) до котушки намагнічування 1 подаються імпульси струму, на другому етапі вимірювання (режим електромагнітного перетворювача) - синусоїдальний струм низької та високої частоти (50 та 5000 Гц). При роботі пристрою для контролю мікротвердості та товщини віброзміцненого шару металу у режимі градієнтометра імпульси, що намагнічують, подаються до котушки намагнічування 1 від генератору імпульсів 6. Сигнал з обмоток 3 ферозонда, що збуджуються струмом генератора 7, надходить до підсилювача другої гармоніки 8 і поступає на синхронний детектор 9, куди одночасно подається опорна напруга від подвоювача частоти 10, який живиться від генератора 7. Сигнал з синхронного детектора 9 підсилюється за допомогою підсилювача постійного струму 11 та перетворюється в цифровий вигляд аналого-цифровим перетворювачем 12. Далі перетворений сигнал градієнтометра подається до комп'ютера 14. При роботі у режимі електромагнітного перетворювача, струми до котушки намагнічування 1 поступають від генераторів синусоїдального струму низької частоті 15 і високої частоти 16. З додаткових обмоток 4 ферозонда несинусоїдальна напруга подається на фільтр другої гармоніки 17 та Комп’ютерна верстка Г. Паяльніков 66278 4 збільшується за допомогою підсилювача 18 і підсилювача постійного струму 19. Після перетворення у цифрову форму за допомогою аналогоцифрового перетворювача 13 сигнал подається до комп'ютера 14. Попередньо експериментально та розрахунковим шляхом визначаються залежність коефіцієнтів величин вихідного сигналу градієнтометру від мікротвердості і товщини віброзміцненого верхнього шару металу у вигляді наступної лінійної залежності: Uгp=a0+a1·Hv+a2·∆z, (1) де Uгр - вихідна напруга градієнтометра; a0, a1, a2 - коефіцієнти, що враховують геометричні параметри котушки та магнітні характеристики феромагнітного матеріалу; Hv - мікротвердість по Вікерсу; ∆z - товщина віброзміцненого шару металу. Також попередньо експериментально та розрахунковим шляхом визначаються залежність коефіцієнтів величин вихідного сигналу електромагнітного перетворювача від мікротвердості і товщини віброзміцненого верхнього шару металу у вигляді наступної лінійної залежності: Uемп=b0+b1·Hv+b2·∆z, (2) де Uемп - вихідна напруга електромагнітного перетворювача; b0, b1, b2 - коефіцієнти, що враховують геометричні параметри котушки та магнітні характеристики феромагнітного матеріалу. Співвідношення (1) і (2) утворюють систему лінійних рівнянь, яку вирішує комп'ютер 14. Рішення цієї системи дає значення величин Hv і ∆z. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
