Грейфер для підводних робіт

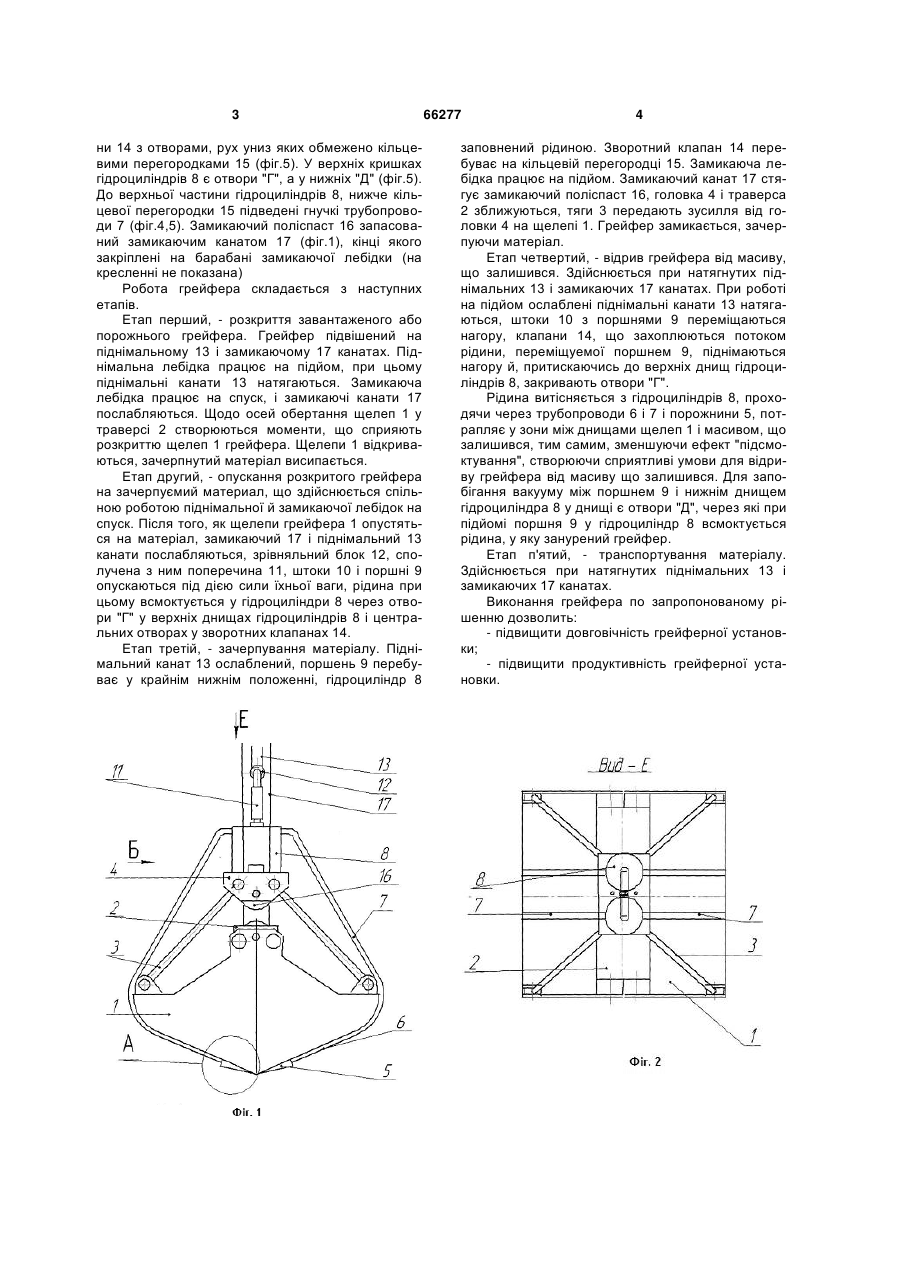

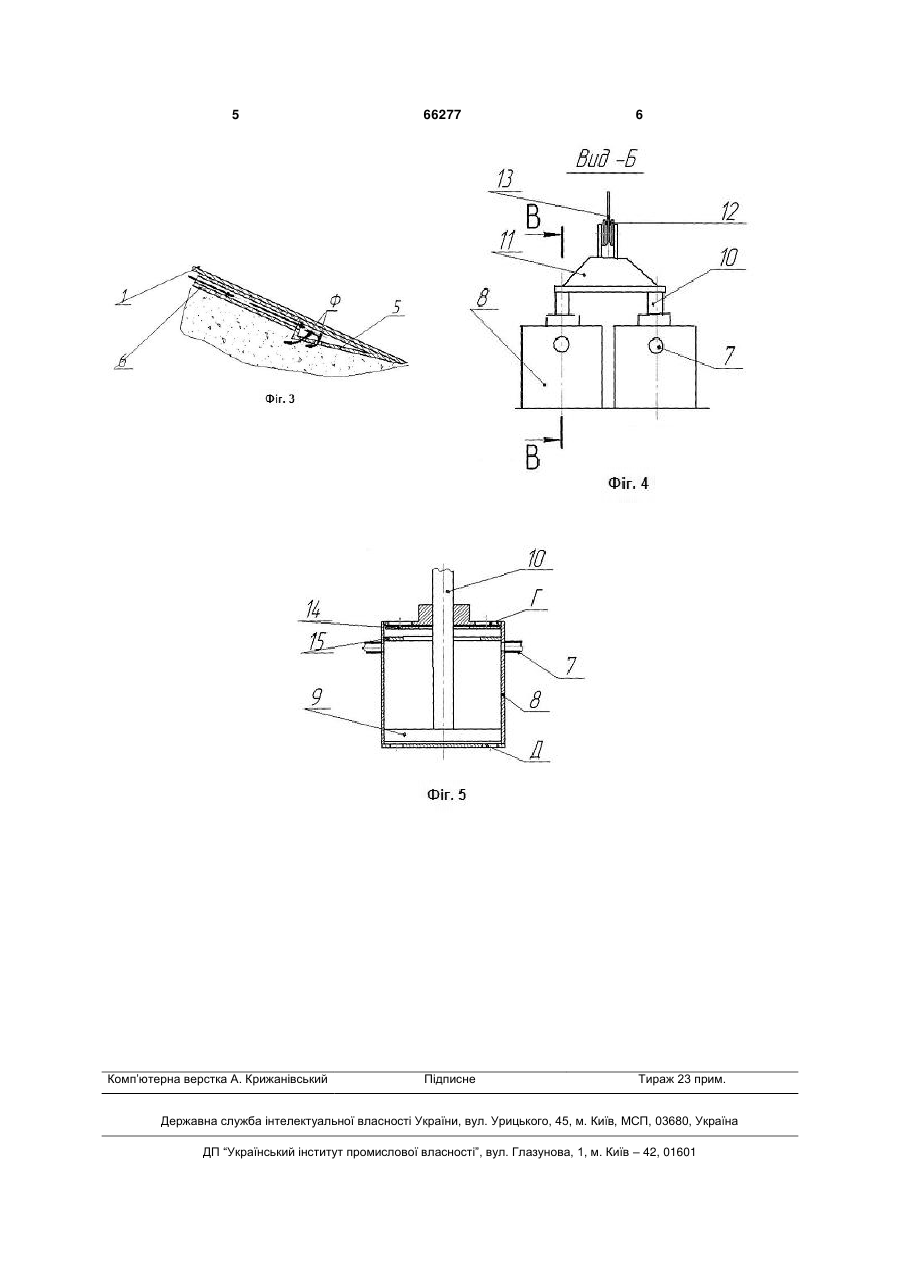

Грейфер для підводних робіт, що містить головку, траверсу, штанги, щелепи, у ріжучих край 3 ни 14 з отворами, рух униз яких обмежено кільцевими перегородками 15 (фіг.5). У верхніх кришках гідроциліндрів 8 є отвори "Г", а у нижніх "Д" (фіг.5). До верхньої частини гідроциліндрів 8, нижче кільцевої перегородки 15 підведені гнучкі трубопроводи 7 (фіг.4,5). Замикаючий поліспаст 16 запасований замикаючим канатом 17 (фіг.1), кінці якого закріплені на барабані замикаючої лебідки (на кресленні не показана) Робота грейфера складається з наступних етапів. Етап перший, - розкриття завантаженого або порожнього грейфера. Грейфер підвішений на піднімальному 13 і замикаючому 17 канатах. Піднімальна лебідка працює на підйом, при цьому піднімальні канати 13 натягаються. Замикаюча лебідка працює на спуск, і замикаючі канати 17 послабляються. Щодо осей обертання щелеп 1 у траверсі 2 створюються моменти, що сприяють розкриттю щелеп 1 грейфера. Щелепи 1 відкриваються, зачерпнутий матеріал висипається. Етап другий, - опускання розкритого грейфера на зачерпуємий материал, що здійснюється спільною роботою піднімальної й замикаючої лебідок на спуск. Після того, як щелепи грейфера 1 опустяться на матеріал, замикаючий 17 і піднімальний 13 канати послабляються, зрівняльний блок 12, сполучена з ним поперечина 11, штоки 10 і поршні 9 опускаються під дією сили їхньої ваги, рідина при цьому всмоктується у гідроциліндри 8 через отвори "Г" у верхніх днищах гідроциліндрів 8 і центральних отворах у зворотних клапанах 14. Етап третій, - зачерпування матеріалу. Піднімальний канат 13 ослаблений, поршень 9 перебуває у крайнім нижнім положенні, гідроциліндр 8 66277 4 заповнений рідиною. Зворотний клапан 14 перебуває на кільцевій перегородці 15. Замикаюча лебідка працює на підйом. Замикаючий канат 17 стягує замикаючий поліспаст 16, головка 4 і траверса 2 зближуються, тяги 3 передають зусилля від головки 4 на щелепі 1. Грейфер замикається, зачерпуючи матеріал. Етап четвертий, - відрив грейфера від масиву, що залишився. Здійснюється при натягнутих піднімальних 13 і замикаючих 17 канатах. При роботі на підйом ослаблені піднімальні канати 13 натягаються, штоки 10 з поршнями 9 переміщаються нагору, клапани 14, що захоплюються потоком рідини, переміщуемої поршнем 9, піднімаються нагору й, притискаючись до верхніх днищ гідроциліндрів 8, закривають отвори "Г". Рідина витісняється з гідроциліндрів 8, проходячи через трубопроводи 6 і 7 і порожнини 5, потрапляє у зони між днищами щелеп 1 і масивом, що залишився, тим самим, зменшуючи ефект "підсмоктування", створюючи сприятливі умови для відриву грейфера від масиву що залишився. Для запобігання вакууму між поршнем 9 і нижнім днищем гідроциліндра 8 у днищі є отвори "Д", через які при підйомі поршня 9 у гідроциліндр 8 всмоктується рідина, у яку занурений грейфер. Етап п'ятий, - транспортування матеріалу. Здійснюється при натягнутих піднімальних 13 і замикаючих 17 канатах. Виконання грейфера по запропонованому рішенню дозволить: - підвищити довговічність грейферної установки; - підвищити продуктивність грейферної установки. 5 Комп’ютерна верстка А. Крижанівський 66277 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
