Турбодетандерний агрегат

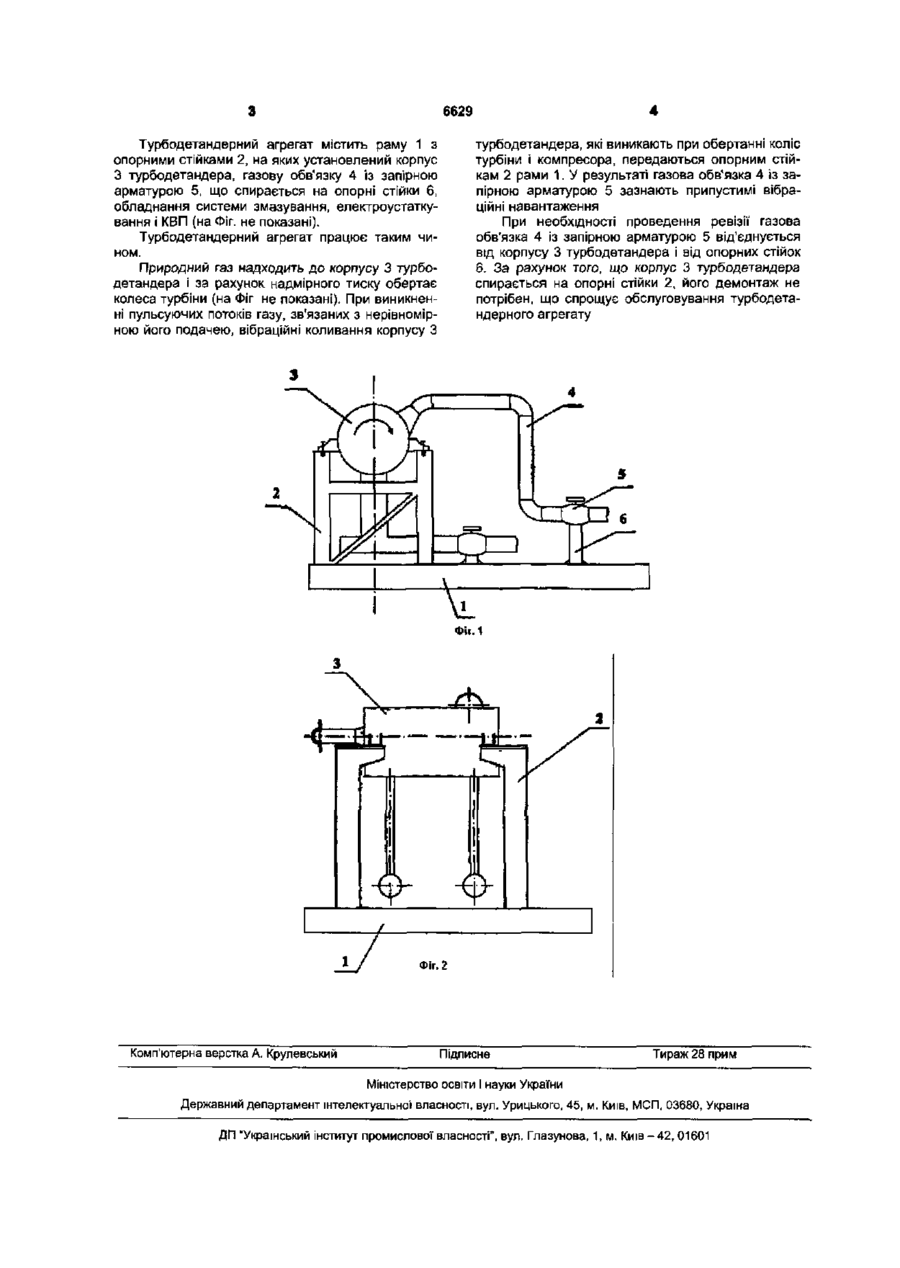

Турбодетандерний агрегат, який включає кор пус з робочими колесами турбіни і компресора, обладнання системи змазування, електроустаткування, контрольно-вимірювальні прилади і газову обв'язку з запірною арматурою, установлені на загальній рамі, що містить опорні стійки, на яких закріплена газова обв'язка, який відрізняється тим, що рама обладнана додатковими опорними стійками, на яких жорстко закріплений корпус, при цьому додаткові опорні стійки попарно з'єднані між собою і розташовані симетрично подовжній осі рами з торцевих сторін корпусу. Корисна модель відноситься до газової промисловості, а саме до турбодетандерних агрегатів. Відомий турбодетандерний агрегат БТДА-1013 УХЛ4 [див. ж. «Экономические холодильные агрегаты», «Машиноэкспорт», М., №29, 1990, стор. 3-4], що містить корпус з робочими колесами турбіни і компресора, обладнання системи змазування, електроустаткування, контрольновимірювальні прилади (КВП) і газову обв'язку з запірною арматурою, установлені на загальній рамі, що містить опорні стійки, на яких закріплена газова обв'язка. У відомому турбодетан дерном у агрегаті на опорних стійках закріплена газова обв'язка, до якої кріпиться корпус турбодетандера Це приеодить до того, що при виникненні пульсуючих потоків газу, зв'язаних з нерівномірною його подачею, при обертанні коліс турбіни і компресора виникають вібраційні коливання, які передаються корпусом на газову обв'язку з запірною арматурою, обладнанню системи змазування, електроустаткуванню і КВП, що приводить до виходу к із ладу. Крім того, утруднене обслуговування турбодетандерного агрегату, тому що при ревізії необхідно демонтувати не тільки елементи газової обв'язки, але і турбодетандер В основу корисної моделі поставлена задача удосконалення турбодетандерного агрегату шляхом зниження вібрації, яка діє на його вузли, підвищити експлуатаційну надійність, а також спростити обслуговування при ревізії. Поставлена задача вирішується за рахунок того, що в турбодетандерному агрегаті, який включає корпус з робочими колесами турбіни і компресора, обладнання системи змазування, електроустаткування, контрольно-вимірювальні прилади і газову обв'язку з запірною арматурою, установлені на загальній рамі, що містить опорні стійки, на яких закріплена газова обв'язка, відповідно до технічного рішення рама обладнана додатковими опорними стійками, на яких жорстко закріплений корпус, при цьому додаткові опорні стійки попарно з'єднані між собою і розташовані симетрично подовжній осі рами з торцевих сторін корпусу. Обладнання рами турбодетандерного агрегату додатковими опорними стійками, попарно з'єднаними між собою і розташованими симетрично подовжній осі рами з торцевих сторін корпусу, який жорстко закріплений на цих стійках, приводить до того, що виникаючі при роботі вібраційні коливання не передаються елементам газової' обв'язки та іншим вузлам, а більшою часткою гасяться додатковими опорними стійками, що підвищує експлуатаційну надійність турбодетандерного агрегату Крім того, при проведенні ревізії здійснюється демонтаж тільки елементів газової обв'язки, а корпус залишається закріпленим на додаткових опорних стійках, що спрощує обслуговування На Фіг.1 показаний турбодетандерний агрегат, вид попереду. На Фіг.2 - теж, вид збоку. О) CM со со 6629 турбодетандера, які виникають при обертанні коліс турбіни і компресора, передаються опорним стійкам 2 рами 1. У результаті газова обв'язка 4 Із запірною арматурою 5 зазнають припустимі вібраційні навантаження При необхідності проведення ревізії газова обв'язка 4 із запірною арматурою 5 від'єднується від корпусу 3 турбодетандера і від опорних стійок 6. За рахунок того, що корпус 3 турбодетандера спирається на опорні стійки 2, його демонтаж не потрібен, що спрощує обслуговування турбодетандерного агрегату Турбодетандерний агрегат містить раму 1 з опорними стійками 2, на яких установлений корпус З турбодетандера, газову обв'язку 4 із запірною арматурою 5, що спирається на опорні стійки 6, обладнання системи змазування, електроустаткування і КВП (на Фіг. не показані). Турбодетандерний агрегат працює таким чином. Природний газ надходить до корпусу 3 турбодетандера і за рахунок надмірного тиску обертає колеса турбіни (на Фіг не показані). При виникненні пульсуючих потоків газу, зв'язаних з нерівномірною його подачею, вібраційні коливання корпусу З ФІІ. 1 Фіг. 2 Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент штелектуально'і власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
