Агрегат для днопоглиблювальних робіт

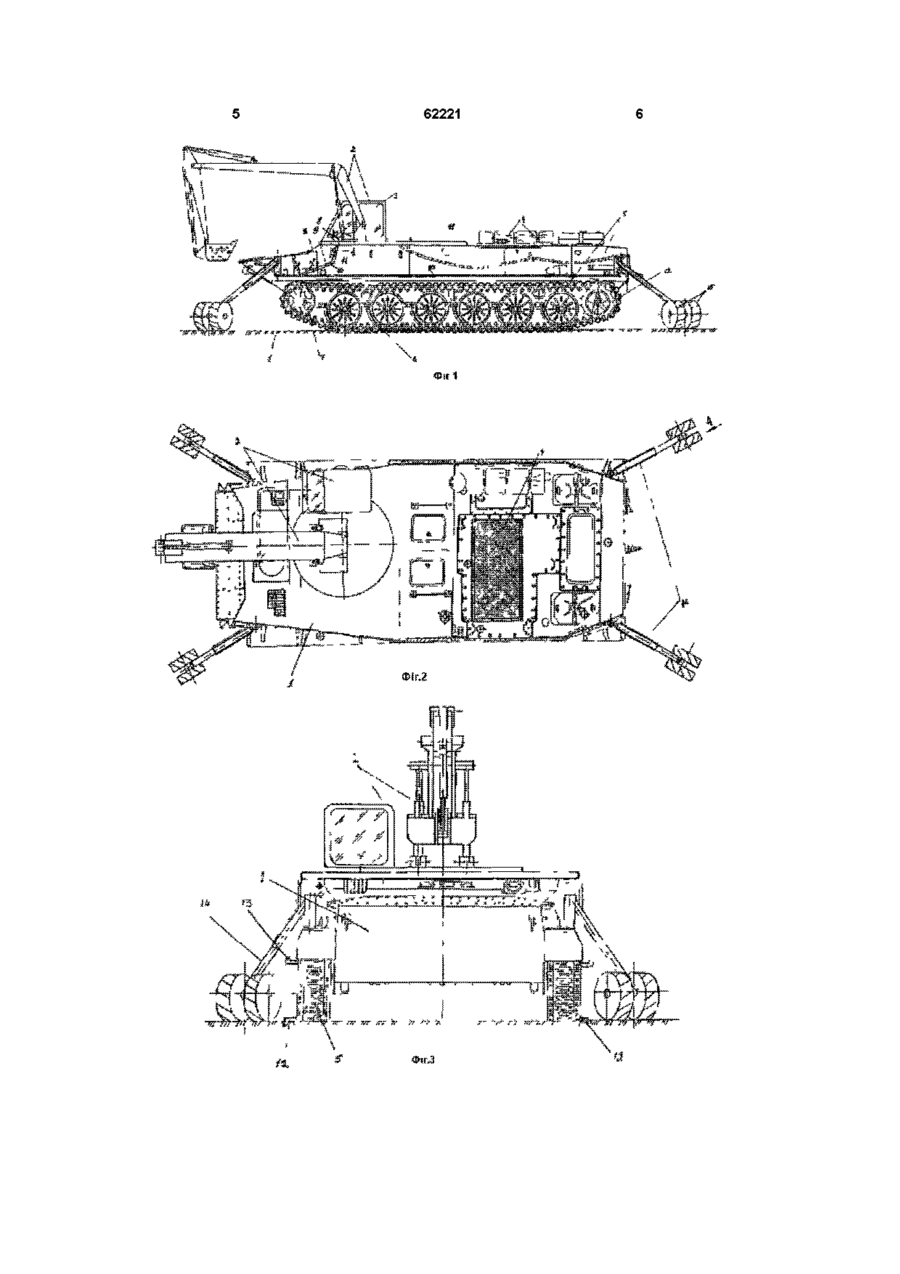

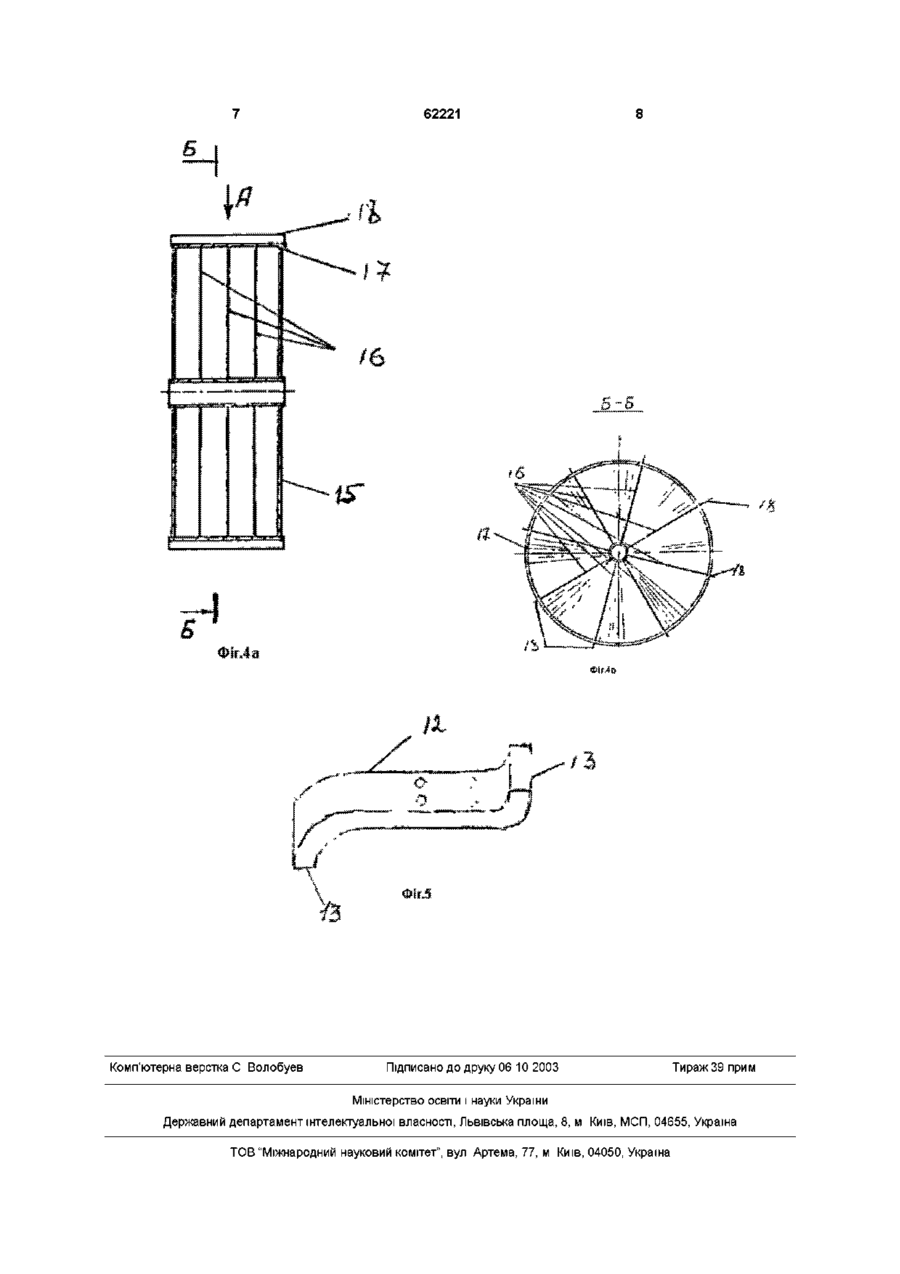

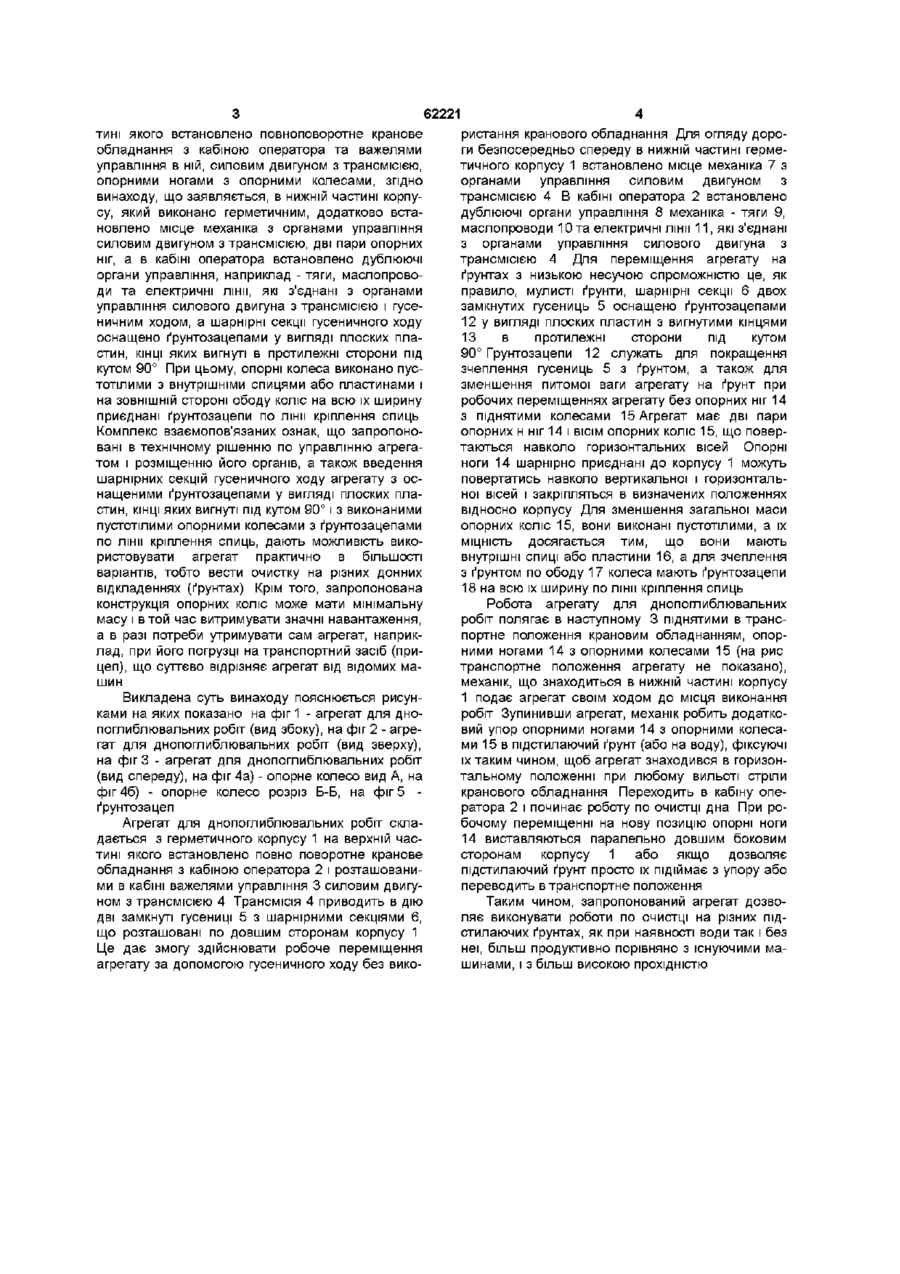

1 Агрегат для днопоглиблювальних робіт, який складається з корпусу, на верхній частині якого встановлено повноповоротне кранове обладнання з кабіною оператора та важелями управління в ній, силовим двигуном з трансмісією і опорними ногами з опорними колесами, який відрізняється тим, що в нижній частині корпусу, який виконано герметичним, додатково встановлено місце механіка з органами управління силовим двигуном з трансмісією, дві пари опорних ніг, а в кабіні оператора встановлено дублюючі органи управління, наприклад - тяги, маслопроводи та електричні лінії, які з'єднані з органами управління силового двигуна з трансмісією і гусеничним ходом, а шарнірні секції гусеничного ходу оснащено грунтозачепами у вигляді плоских пластин, КІНЦІ яких вигнуті в протилежні сторони під кутом 90° 2 Агрегат за п 1, який відрізняється тим, що опорні колеса виконано пустотілими з внутрішніми спицями або пластинами, при цьому на ЗОВНІШНІЙ стороні ободу коліс на всю їх ширину приєднані грунтозачепи по лінії кріплення спиць Винахід відноситься до сільського господарства, зокрема меліоративного машинобудування, а саме, до машин для очистки міжгосподарських каналів, ставків, русел малих річок від наносів і рослинності як на воді, так і на заболочених місцях Відома машина, яка змонтована на понтоні з силовим двигуном і має гідравлічний привід на дві пари опорних ніг, з одного кінця до цих ніг приєднано опорні колеса Тезиси доповідей Глеваха 12-15 листопада 1991 рік Науково-технічні, економічні та екологічні основи механізації процесів підвищення родючості ґрунту "Розробка і використання плаваючих екскаваторів для очищення русел малих річок і ставків та використання їх на полях" Недоліком такої машини є те, що робочі і транспортні переміщення машини здійснюються за допомогою зщеплення кранового обладнання за ґрунт (підтягування ковшем), що значно знижує продуктивність її роботи, а також маневреність машини в цілому Найближчим аналогом прототипом по технічній суті та досягненню ефекту є патент США № 3777919 кл МКл5 B60F 3/00, 1973р "Самохідний екскаватор" Цей екскаватор включає корпус на якому змонтовано кабіну силовий двигун, кранове обладнання, опорні ноги, (3 шт) які можуть обертатися на шарнірах навколо вертикальної і горизонтальної осей, а також можуть фіксуватись в різних кутових положеннях відносно корпусу Екскаватор з кабіни має гідравлічний привід управління крановим обладнанням, опорними ногами з колесами, лебідкою, яка встановлена на протилежному від крану КІНЦІ Недоліком аналогу є наступне При роботі екскаватора на ґрунтах з низькою несучою спроможністю (наявність води і певної товщини шару мулових відкладень) можливе пробуксовування опорних коліс, Відсутній огляд дороги безпосередньо спереду екскаватора при переїзді і при роботі в екстремальних умовах (на крутому схилі, в обмеженому просторі), Великі навантаження на колеса В основу винаходу поставлена задача створення більш продуктивного високопрохідного, надійного агрегату для очистки каналів, ставків і русел малих річок при різних категоріях підстилаючих донних відкладень (ґрунтах) Поставлена задача вирішується тим, що в агрегаті, який складається з корпусу, на верхній час (О 62221 тині якого встановлено повноповоротне кранове обладнання з кабіною оператора та важелями управління в ній, силовим двигуном з трансмісією, опорними ногами з опорними колесами, згідно винаходу, що заявляється, в нижній частині корпусу, який виконано герметичним, додатково встановлено місце механіка з органами управління силовим двигуном з трансмісією, дві пари опорних ніг, а в кабіні оператора встановлено дублюючі органи управління, наприклад - тяги, маслопроводи та електричні лінії, які з'єднані з органами управління силового двигуна з трансмісією і гусеничним ходом, а шарнірні секції гусеничного ходу оснащено ґрунтозацепами у вигляді плоских пластин, КІНЦІ яких вигнуті в протилежні сторони під кутом 90° При цьому, опорні колеса виконано пустотілими з внутрішніми спицями або пластинами і на ЗОВНІШНІЙ стороні ободу коліс на всю їх ширину приєднані ґрунтозацепи по лінії кріплення спиць Комплекс взаємопов'язаних ознак, що запропоновані в технічному рішенню по управлінню агрегатом і розміщенню його органів, а також введення шарнірних секцій гусеничного ходу агрегату з оснащеними ґрунтозацепами у вигляді плоских пластин, КІНЦІ яких вигнуті під кутом 90° і з виконаними пустотілими опорними колесами з ґрунтозацепами по лінії кріплення спиць, дають можливість використовувати агрегат практично в більшості варіантів, тобто вести очистку на різних донних відкладеннях (ґрунтах) Крім того, запропонована конструкція опорних коліс може мати мінімальну масу і в той час витримувати значні навантаження, а в разі потреби утримувати сам агрегат, наприклад, при його погрузці на транспортний засіб (прицеп), що суттєво відрізняє агрегат від відомих машин Викладена суть винаходу пояснюється рисунками на яких показано на фіг 1 - агрегат для днопоглиблювальних робіт (вид збоку), на фіг 2 - агрегат для днопоглиблювальних робіт (вид зверху), на фіг 3 - агрегат для днопоглиблювальних робіт (вид спереду), на фіг 4а) - опорне колесо вид А, на фіг 46) - опорне колесо розріз Б-Б, на фіг 5 ґрунтозацеп Агрегат для днопоглиблювальних робіт складається з герметичного корпусу 1 на верхній частині якого встановлено повно поворотне кранове обладнання з кабіною оператора 2 і розташованими в кабіні важелями управління 3 силовим двигуном з трансмісією 4 Трансмісія 4 приводить в дію дві замкнуті гусениці 5 з шарнірними секціями 6, що розташовані по довшим сторонам корпусу 1 Це дає змогу здійснювати робоче переміщення агрегату за допомогою гусеничного ходу без вико ристання кранового обладнання Для огляду дороги безпосередньо спереду в нижній частині герметичного корпусу 1 встановлено місце механіка 7 з органами управління силовим двигуном з трансмісією 4 В кабіні оператора 2 встановлено дублюючі органи управління 8 механіка - тяги 9, маслопроводи Юта електричні лінії 11, які з'єднані з органами управління силового двигуна з трансмісією 4 Для переміщення агрегату на ґрунтах з низькою несучою спроможністю це, як правило, мулисті ґрунти, шарнірні секції 6 двох замкнутих гусениць 5 оснащено ґрунтозацепами 12 у вигляді плоских пластин з вигнутими кінцями 13 в протилежні сторони під кутом 90° Ґрунтозацепи 12 служать для покращення зчеплення гусениць 5 з ґрунтом, а також для зменшення питомої ваги агрегату на ґрунт при робочих переміщеннях агрегату без опорних ніг 14 з піднятими колесами 15 Агрегат має дві пари опорних н ніг 14 і ВІСІМ опорних коліс 15, що повертаються навколо горизонтальних вісей Опорні ноги 14 шарнірно приєднані до корпусу 1 можуть повертатись навколо вертикальної і горизонтальної вісей і закріпляться в визначених положеннях відносно корпусу Для зменшення загальної маси опорних коліс 15, вони виконані пустотілими, а їх МІЦНІСТЬ досягається тим, що вони мають внутрішні спиці або пластини 16, а для зчеплення з ґрунтом по ободу 17 колеса мають ґрунтозацепи 18 на всю їх ширину по лінії кріплення спиць Робота агрегату для днопоглиблювальних робіт полягає в наступному 3 піднятими в транспортне положення крановим обладнанням, опорними ногами 14 з опорними колесами 15 (на рис транспортне положення агрегату не показано), механік, що знаходиться в нижній частині корпусу 1 подає агрегат своїм ходом до місця виконання робіт Зупинивши агрегат, механік робить додатковий упор опорними ногами 14 з опорними колесами 15 в підстилаючий ґрунт (або на воду), фіксуючі їх таким чином, щоб агрегат знаходився в горизонтальному положенні при любому вильоті стріли кранового обладнання Переходить в кабіну оператора 2 і починає роботу по очистці дна При робочому переміщенні на нову позицію опорні ноги 14 виставляються паралельно довшим боковим сторонам корпусу 1 або якщо дозволяє підстилаючий ґрунт просто їх підіймає з упору або переводить в транспортне положення Таким чином, запропонований агрегат дозволяє виконувати роботи по очистці на різних підстилаючих ґрунтах, як при наявності води так і без неї, більш продуктивно порівняно з існуючими машинами, і з більш високою прохідністю 62221 62221 Комп'ютерна верстка С Волобуев Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
