Ежектор

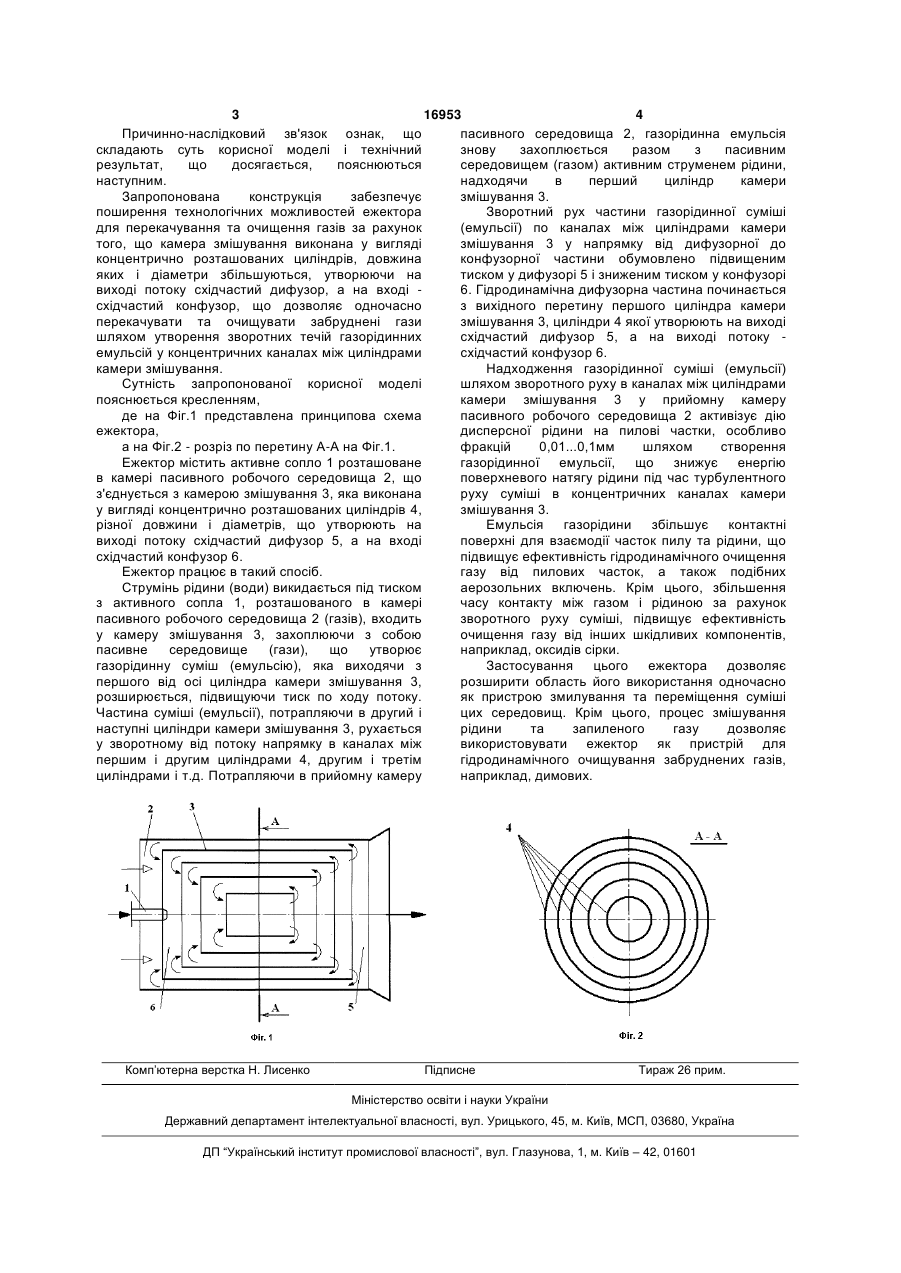

Ежектор, що містить активне сопло, яке розташоване в камері пасивного середовища, що з’єднується з камерою змішування з дифузором, який відрізняється тим, що камера змішування виконана у вигляді концентрично розташованих циліндрів, довжина і діаметри яких збільшуються так, що утворюють на виході потоку східчастий дифузор, а на вході - східчастий конфузор. (19) (21) u200510636 (22) 10.11.2005 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Гого Володимир Бейлович, Малєєв Віктор Борисович (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 16953 4 Причинно-наслідковий зв'язок ознак, що пасивного середовища 2, газорідинна емульсія складають суть корисної моделі і технічний знову захоплюється разом з пасивним результат, що досягається, пояснюються середовищем (газом) активним струменем рідини, наступним. надходячи в перший циліндр камери Запропонована конструкція забезпечує змішування 3. поширення технологічних можливостей ежектора Зворотний рух частини газорідинної суміші для перекачування та очищення газів за рахунок (емульсії) по каналах між циліндрами камери того, що камера змішування виконана у вигляді змішування 3 у напрямку від дифузорної до концентрично розташованих циліндрів, довжина конфузорної частини обумовлено підвищеним яких і діаметри збільшуються, утворюючи на тиском у дифузорі 5 і зниженим тиском у конфузорі виході потоку східчастий дифузор, а на вході 6. Гідродинамічна дифузорна частина починається східчастий конфузор, що дозволяє одночасно з вихідного перетину першого циліндра камери перекачувати та очищувати забруднені гази змішування 3, циліндри 4 якої утворюють на виході шляхом утворення зворотних течій газорідинних східчастий дифузор 5, а на виході потоку емульсій у концентричних каналах між циліндрами східчастий конфузор 6. камери змішування. Надходження газорідинної суміші (емульсії) Сутність запропонованої корисної моделі шляхом зворотного руху в каналах між циліндрами пояснюється кресленням, камери змішування 3 у прийомну камеру де на Фіг.1 представлена принципова схема пасивного робочого середовища 2 активізує дію ежектора, дисперсної рідини на пилові частки, особливо а на Фіг.2 - розріз по перетину А-А на Фіг.1. фракцій 0,01...0,1мм шляхом створення Ежектор містить активне сопло 1 розташоване газорідинної емульсії, що знижує енергію в камері пасивного робочого середовища 2, що поверхневого натягу рідини під час турбулентного з'єднується з камерою змішування 3, яка виконана руху суміші в концентричних каналах камери у вигляді концентрично розташованих циліндрів 4, змішування 3. різної довжини і діаметрів, що утворюють на Емульсія газорідини збільшує контактні виході потоку східчастий дифузор 5, а на вході поверхні для взаємодії часток пилу та рідини, що східчастий конфузор 6. підвищує ефективність гідродинамічного очищення Ежектор працює в такий спосіб. газу від пилових часток, а також подібних Струмінь рідини (води) викидається під тиском аерозольних включень. Крім цього, збільшення з активного сопла 1, розташованого в камері часу контакту між газом і рідиною за рахунок пасивного робочого середовища 2 (газів), входить зворотного руху суміші, підвищує ефективність у камеру змішування 3, захоплюючи з собою очищення газу від інших шкідливих компонентів, пасивне середовище (гази), що утворює наприклад, оксидів сірки. газорідинну суміш (емульсію), яка виходячи з Застосування цього ежектора дозволяє першого від осі циліндра камери змішування 3, розширити область його використання одночасно розширюється, підвищуючи тиск по ходу потоку. як пристрою змилування та переміщення суміші Частина суміші (емульсії), потрапляючи в другий і цих середовищ. Крім цього, процес змішування наступні циліндри камери змішування 3, рухається рідини та запиленого газу дозволяє у зворотному від потоку напрямку в каналах між використовувати ежектор як пристрій для першим і другим циліндрами 4, другим і третім гідродинамічного очищування забруднених газів, циліндрами і т.д. Потрапляючи в прийомну камеру наприклад, димових. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
