Прилад для імітації явища магнітного дуття
Формула / Реферат

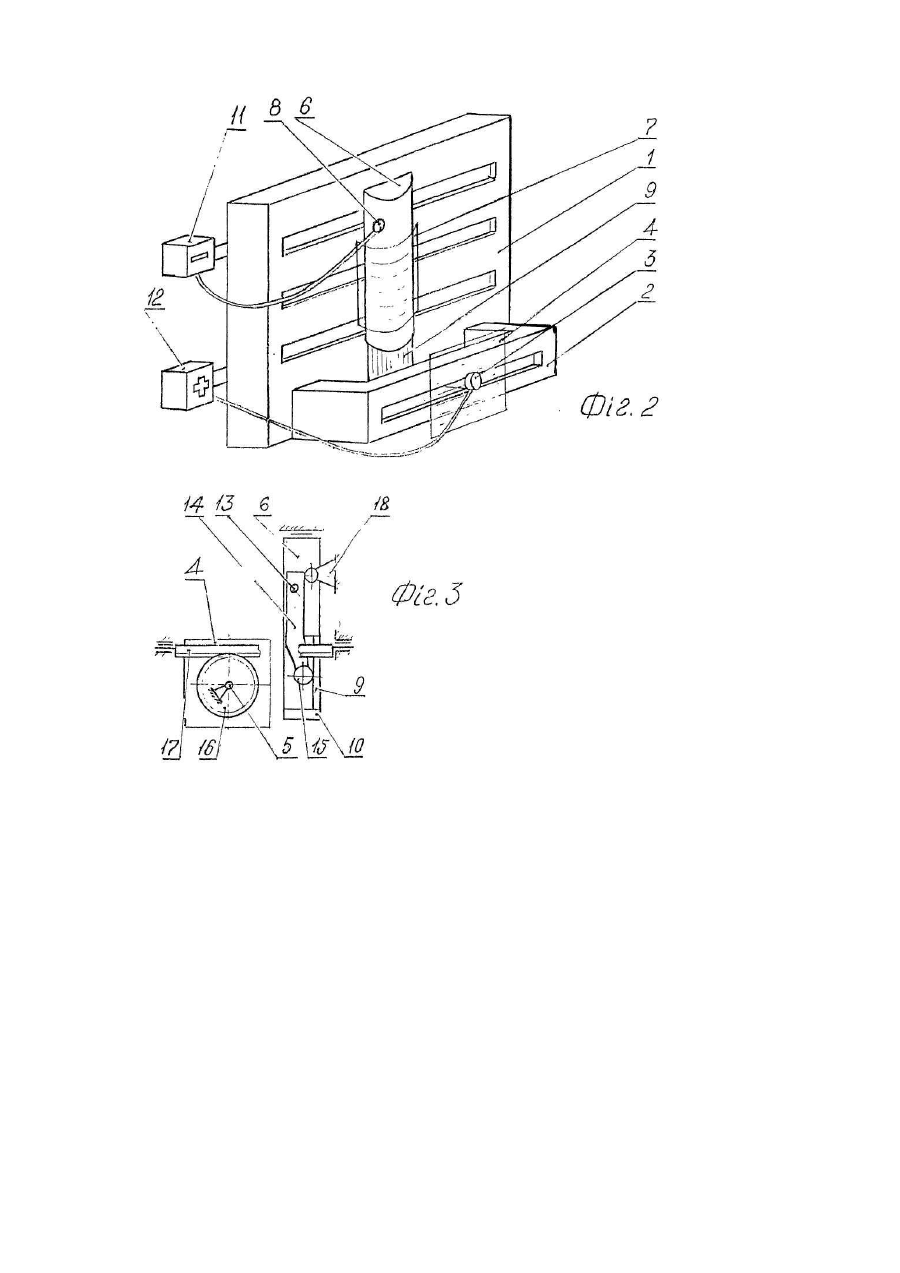

1. Прилад для імітації явища магнітного дуття, який складається зі взаємозв'язаних імітуючих елементів, з’єднаних з приводом, який відрізняється тим, що містить основу, взаємозв'язаними імітуючими елементами є змонтовані на основі імітатор зварюваної деталі, імітатори стрижня електрода, стовпа зварювальної дуги та магнітного поля навколо стрижня електрода, імітатори місця підводу фази струму до зварюваної деталі та магнітного поля, що виникає в ній, привід виконаний у вигляді рейкового механізму, який складається з триба, змонтованого з зворотного боку основи на закріпленій в основі з можливістю обертання осі, який зв'язаний із зубчастою рейкою, що встановлена з можливістю її поздовжнього переміщення відносно змонтованого на основі приладу імітатора зварюваної деталі, на рейці жорстко закріплений імітатор стрижня електрода з закріпленим на ньому імітатором магнітного поля навколо стрижня електрода, імітатор стрижня електрода жорстко з'єднаний з імітатором стовпа зварювальної дуги, за який використаний пружний елемент, в якому виконано поздовжній паз та до якого знизу приєднано грузило, в імітатор стрижня електрода вмонтована вісь, на якій встановлено шарнірний важіль, який взаємодіє своїм коротким плечем з вмонтованим в основу приладу підпором, більше плече важеля оснащено циліндричною головкою, яка розміщена в пазу пружного елемента з можливістю переміщення вздовж паза.
2. Прилад за п.1, який відрізняється тим, що імітатори магнітних полів виготовлені з прозорого матеріалу з нанесеними на них умовними позначеннями магнітних силових ліній, а триб має можливість повороту на кут 90° у напрямку до імітатора електродного стрижня.
Додаткова інформація
Назва патенту англійськоюDevice for simulating magnetic blowout
Назва патенту російськоюУстройство для имитации магнитного дутья
МПК / Мітки
МПК: G09B 23/00
Мітки: магнітного, дуття, прилад, імітації, явища
Код посилання
<a href="https://ua.patents.su/2-66369-prilad-dlya-imitaci-yavishha-magnitnogo-duttya.html" target="_blank" rel="follow" title="База патентів України">Прилад для імітації явища магнітного дуття</a>
Прилад для імітації роботи пересувного зварювального поста
Номер патенту: 55511
Опубліковано: 15.04.2003
Автор: Плита Ігор Іванович
МПК: G09B 25/00
Мітки: роботи, пересувного, поста, прилад, імітації, зварювального
Формула / Реферат:
Прилад для імітації роботи пересувного зварювального поста, який складається зі змонтованого на основі імітатора зварної конструкції, з'єднаного з імітатором зварювального обладнання, оснащеного електроприводом, який відрізняється тим, що він містить імітатор фігури електрозварника, імітатор зварювального обладнання складається з імітаторів зварювального напівавтомата і балона інертного газу, встановлених на візку, та імітатора горіння...

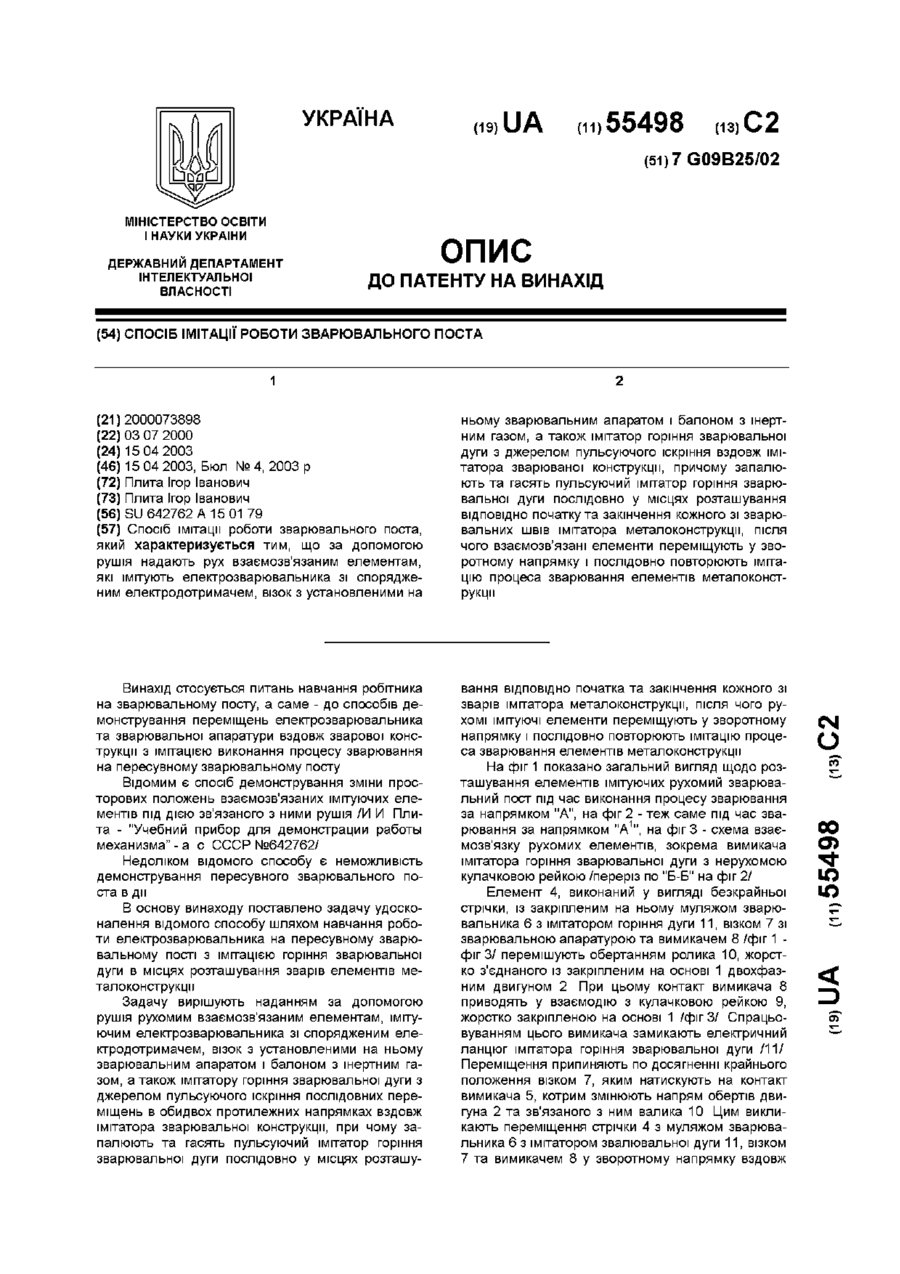

Спосіб імітації роботи зварювального поста
