Пристрій для запису-відтворення інформації на дисковий носій

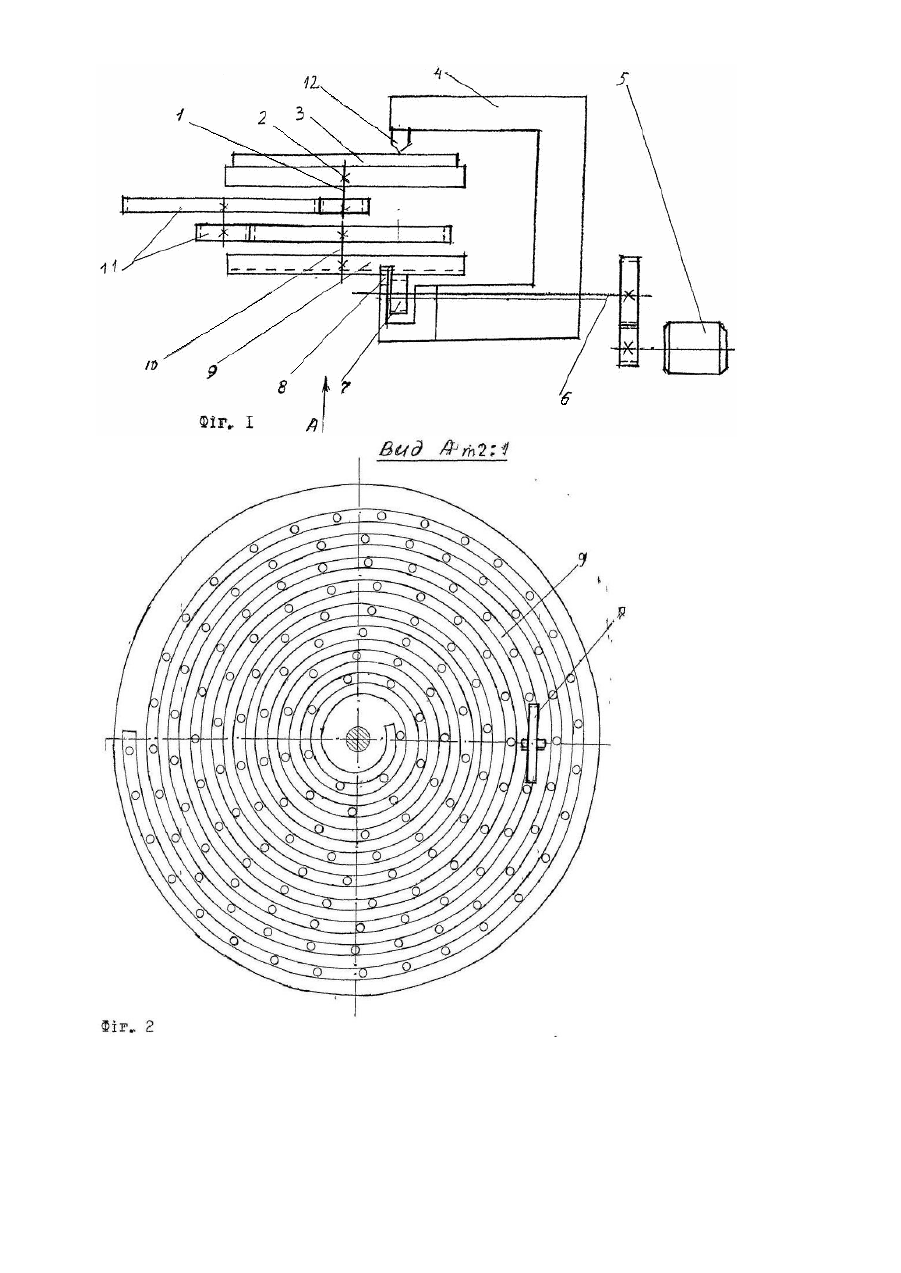

Винахід належить до приладобудування, а саме до пристроїв для запису-відтворення інформації на дисковому носії. Відомий пристрій для запису-відтворення інформації на дисковий магнітний носій, який має тримач з установочною поверхнею для кріплення диска і закріплений на осі, який кінематично зв'язаний з електродвигуном, і універсальну магнітну головку, механізм переміщення якої зв’язаний з віссю тримача через зубчастий редуктор /1/. Однак в цьому пристрої кутова швидкість обертання диска у процесі запису-відтворення зберігається постійною, результатом чого є змінювання лінійної швидкості при русі магнітної головки від периферії до центру диска, що зумовлює неоднорідність якості запису по поверхні диска. Відомий також пристрій для запису-відтворення на дисковий носій інформації, який має тримач з установочною поверхнею і віссю обертання, постійно з'єднаний з ним привідний фрикційний ролик, закріплений на каретці, зв’язаний з ходовим гвинтом, елемент запису-відтворення, встановлений на каретці, електродвигун і кінематично зв’язаний з ним привідний вал, встановлений з можливістю обертання і переміщення уздовж вала вказаного фрикційного ролика, причому осі ходового гвинта і приводного вала взаємно паралельні і перпендикулярні осі обертання тримача /2/. У цьому пристрої змінювання лінійної швидкості запису-відтворення при переміщенні елемента записувідтворення від периферії до центра диска суттєво зменшено за рахунок розташування привідного фрикційного ролика у безпосередній близькості від вказаного елемента. Однак при цьому ступінчастий перехід з доріжки на доріжку елемента призводить до виникнення помилок результату запису-відтворення як за рахунок відсутності синфазності цього переходу при запису і відтворенні, так і за рахунок ударної взаємодії механізму переходу з тримачем диска. За прототип прийнятий пристрій для запису-відтворення на дисковий носій інформації, який забезпечує постійність лінійної швидкості доріжки носія інформації. Тут фрикційний ролик, що отримує обертання через зубчасту передачу від електродвигуна, передав тримачу і закріпленому на ньому дисковому носію інформації обертання, характерне тим, що точка поверхні диска, яка знаходиться у будь-який момент часу у місці дії елемента запису-відтворення інформації, перемішується відносно елемента з постійною лінійною швидкістю. Обертання тримача через вісь і черв’ячну пару передається на ходовий гвинт. При цьому маточна гайка переміщується уздовж гвинта, уводить за собою каретку з елементом і роликом. Точки елемента і фрикційного ролика розташовані на одній прямій, перпендикулярній площині тримача /3/. Даний пристрій забезпечує постійність лінійної швидкості на дисковому носії інформації. Однак при використанні фрикційної передачі можуть бути помилки за рахунок відхилення фрикційного ролика в точці передачі обертання тримачу від геометричної прямої відносно елемента запису-відтворення. Це особливо важливо у професійній апаратурі, а також при зменшенні кроку на дисковому носії інформації. В основу винаходу поставлена задача - забезпечення постійності лінійної швидкості та ліквідація помилок, і за рахунок цього, високої якості результату запису-відтворення інформації, нанесеній на доріжці, виконаної по архімедовій спіралі дискового носія інформації. Вказана задача вирішена тим, що запропонований пристрій, в якому згідно з винаходом, є зубчастоцівковий механізм лобової передачі, який являє собою диск зі стрічковою різзю по архімедовій спіралі на торцевій частині і цівками-зубцями на виступах спіралі, які входять в зачеплення із зубцями ведучої шестерні. Лінійна швидкість кола ведучої шестерні передається диску у будь-якій точці зачеплення і, через систему зубчасти х передач, яка забезпечує необхідний крок і лінійну швидкість, передається тримачу і дисковому носію інформації. На фіг.1 схематично зображено один з варіантів запропонованого пристрою. На фіг.2 зображено загальний вид ведучого диска. Пристрій містить закріплений на осі 1 тримач 2, установочна поверхня якого призначена для кріплення дискового носія інформації 3, каретку 4 і електродвигун 5, зв'язаний зубчастою передачею з привідним валом 6, на якому встановлена з можливістю переміщення уздовж валу по пшонці ведуча шестерня 7, яка зв'язана кареткою 4 з напрямним пальцем 8. Ведучий диск 9, який встановлений на осі 10, має на торцевій частині стрічкову різь по архімедовій спіралі і зубці-цівки на її виступі, і за допомогою напрямного пальця 8, що розташований в канавці між виступами спіралі, знаходиться у постійному зачепленні з ведучою шестернею 7, що в цілому являє собою зубчасто-цівковий механізм лобової передачі, і через систему зубчасти х передач 11 зв’язаний з віссю 1, тримачам 2 і носієм інформації 3. Елемент запису-відтворення 12 встановлений на каретці 4 разом з шестернею 7 і напрямним пальцем 8. Осі 1 і 10 розташовані на одній осьовій, перпендикулярній осі привідного вала 6. Пристрій працює таким чином, Обертання від електродвигуна 5 через зубчасту передачу передаються на привідний вал 6 і шестерню 7, яка передає лінійну швидкість свого обводу ведучому диску 9, який через систему зубчасти х передач 11 передає обертання тримачу 2 і дисковому носію інформації 3. При цьому забезпечуються необхідні крок і лінійна швидкість на носії 3, які різняться від архімедової спіралі диска 9 і зберігається їхній єдиний напрямок обертання. При обертанні диска 9 шестерня 7, яка входить в зачеплення з цівками диска 9, за допомогою напрямного пальця 8, перемішується по спіралі диска 9, а також уздовж привідного вала 6, і уводить каретку 4 з елементом запису-відтворення 12. Точка поверхні носія інформації 3, яка розташована у будь-який момент часу в контакті з елементом запису-відтворення 12 перемішується відносно останнього з постійною лінійною швидкістю. При цьому осьова цівок диска 9 у місці зачеплення із зубцями шестерні 7 і елементом запису-відтворення 12 знаходяться на одній прямій, перпендикулярній площині тримача 2 і носія інформації 3. Джерела інформації 1. Патент Японії №48-26282, кл. 102Е23, 1973. 2. Патент США і 3586381, кл. 274-13, 1970. 3. Авторське свідоцтво SU, 801089, oпубліковано 30.01.81, бюлетень №4, замінено на патент України №4357 /прототип/.
