Пальниковий пристрій
Номер патенту: 66442
Опубліковано: 10.01.2012
Автори: Крижановський Юрій Володимирович, Полтавець Олег Леонідович
Формула / Реферат
1. Пальник для спалювання пилоподібного палива у вигляді аеросуміші сумісно з газоподібним паливом, що містить в повітряному каналі розподільчий колектор аеросуміші з вихідними каналами та газовий колектор, який відрізняється тим, що газовий колектор виконаний у вигляді одного або декількох пласких порожнистих стабілізаторів типу "поганообтічне тіло".
2. Пальник за п. 1, який відрізняється тим, що вихідні канали розподільчого колектора розташовані в ряд та мають вихід в зону горіння між пласкими газовими колекторами.
3. Пальник за п. 1, який відрізняється тим, що стінки пласких газових колекторів мають щонайменше по одному ряду отворів, які мають вихід у повітряні канали, які утворюються між ними.
Текст

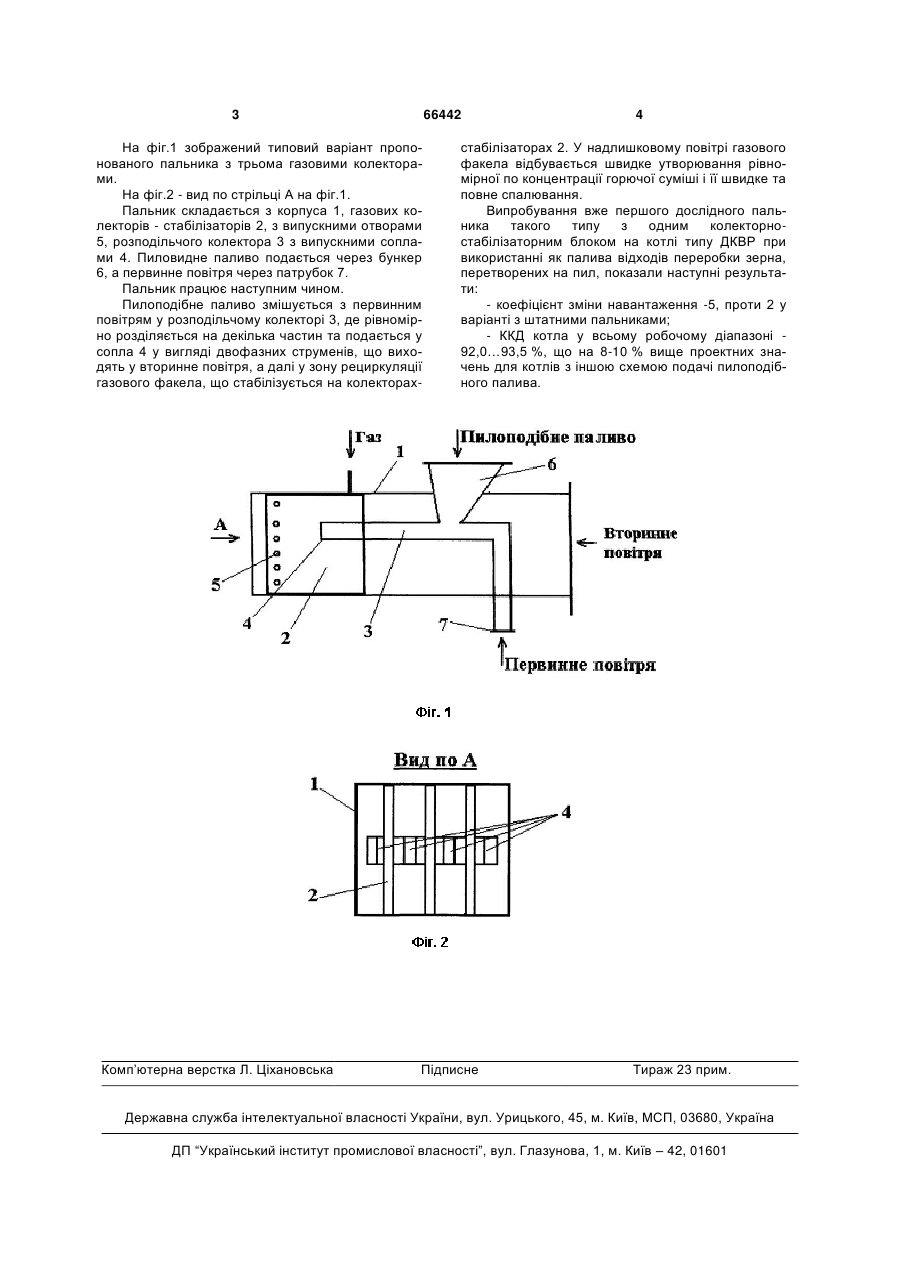

1. Пальник для спалювання пилоподібного палива у вигляді аеросуміші сумісно з газоподібним паливом, що містить в повітряному каналі розподільчий колектор аеросуміші з вихідними каналами та газовий колектор, який відрізняється 3 66442 На фіг.1 зображений типовий варіант пропонованого пальника з трьома газовими колекторами. На фіг.2 - вид по стрільці А на фіг.1. Пальник складається з корпуса 1, газових колекторів - стабілізаторів 2, з випускними отворами 5, розподільчого колектора 3 з випускними соплами 4. Пиловидне паливо подається через бункер 6, а первинне повітря через патрубок 7. Пальник працює наступним чином. Пилоподібне паливо змішується з первинним повітрям у розподільчому колекторі 3, де рівномірно розділяється на декілька частин та подається у сопла 4 у вигляді двофазних струменів, що виходять у вторинне повітря, а далі у зону рециркуляції газового факела, що стабілізується на колекторах Комп’ютерна верстка Л. Ціхановська 4 стабілізаторах 2. У надлишковому повітрі газового факела відбувається швидке утворювання рівномірної по концентрації горючої суміші і її швидке та повне спалювання. Випробування вже першого дослідного пальника такого типу з одним колекторностабілізаторним блоком на котлі типу ДКВР при використанні як палива відходів переробки зерна, перетворених на пил, показали наступні результати: - коефіцієнт зміни навантаження -5, проти 2 у варіанті з штатними пальниками; - ККД котла у всьому робочому діапазоні 92,0…93,5 %, що на 8-10 % вище проектних значень для котлів з іншою схемою подачі пилоподібного палива. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBurner unit
Автори англійськоюKryzhanovskyi Yurii Volodymyrovych, Poltavets Oleh Leonidovych
Назва патенту російськоюГорелочное устройство
Автори російськоюКрижановский Юрий Владимирович, Полтавец Олег Леонидович
МПК / Мітки
МПК: F23D 17/00
Мітки: пальниковий, пристрій
