Пальниковий пристрій

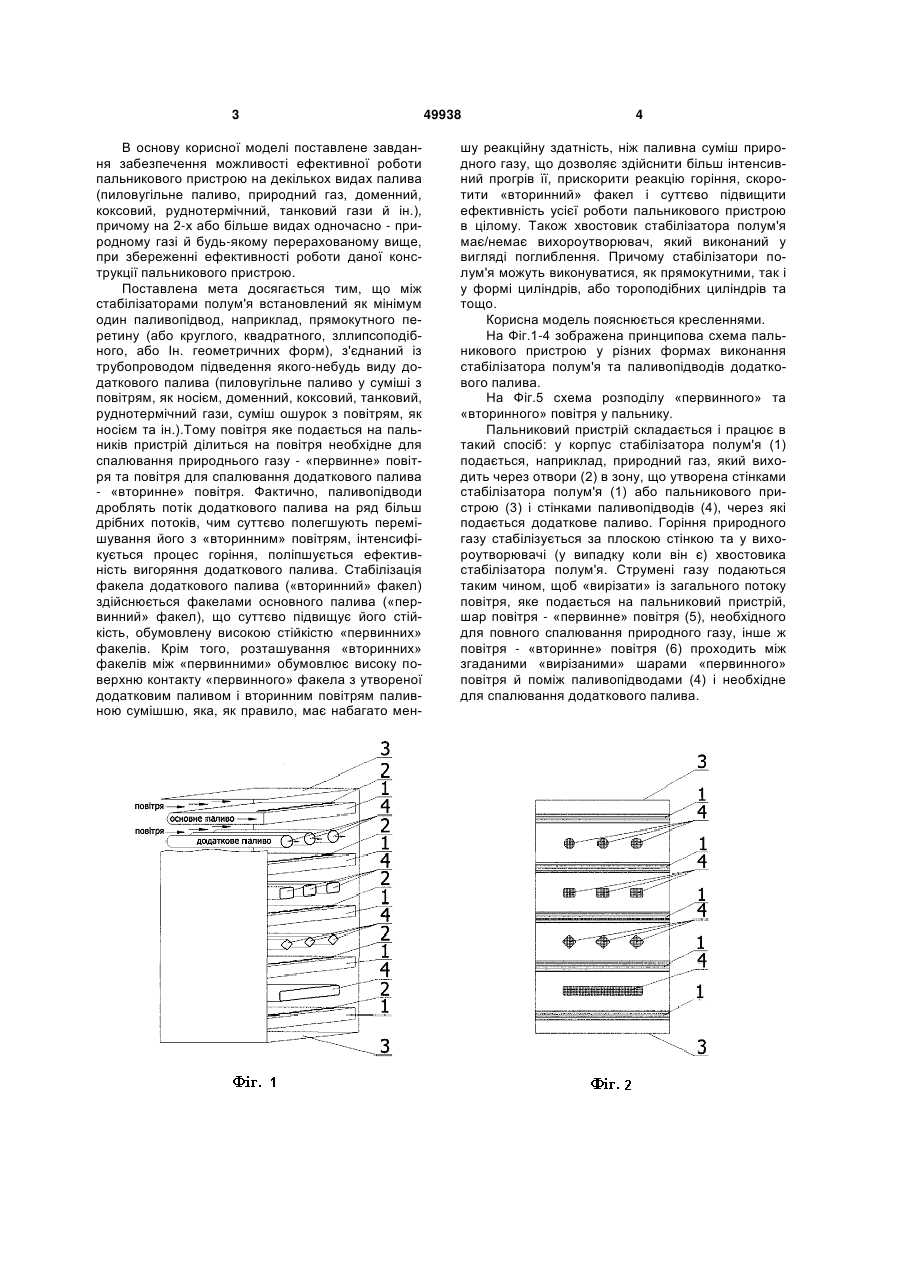

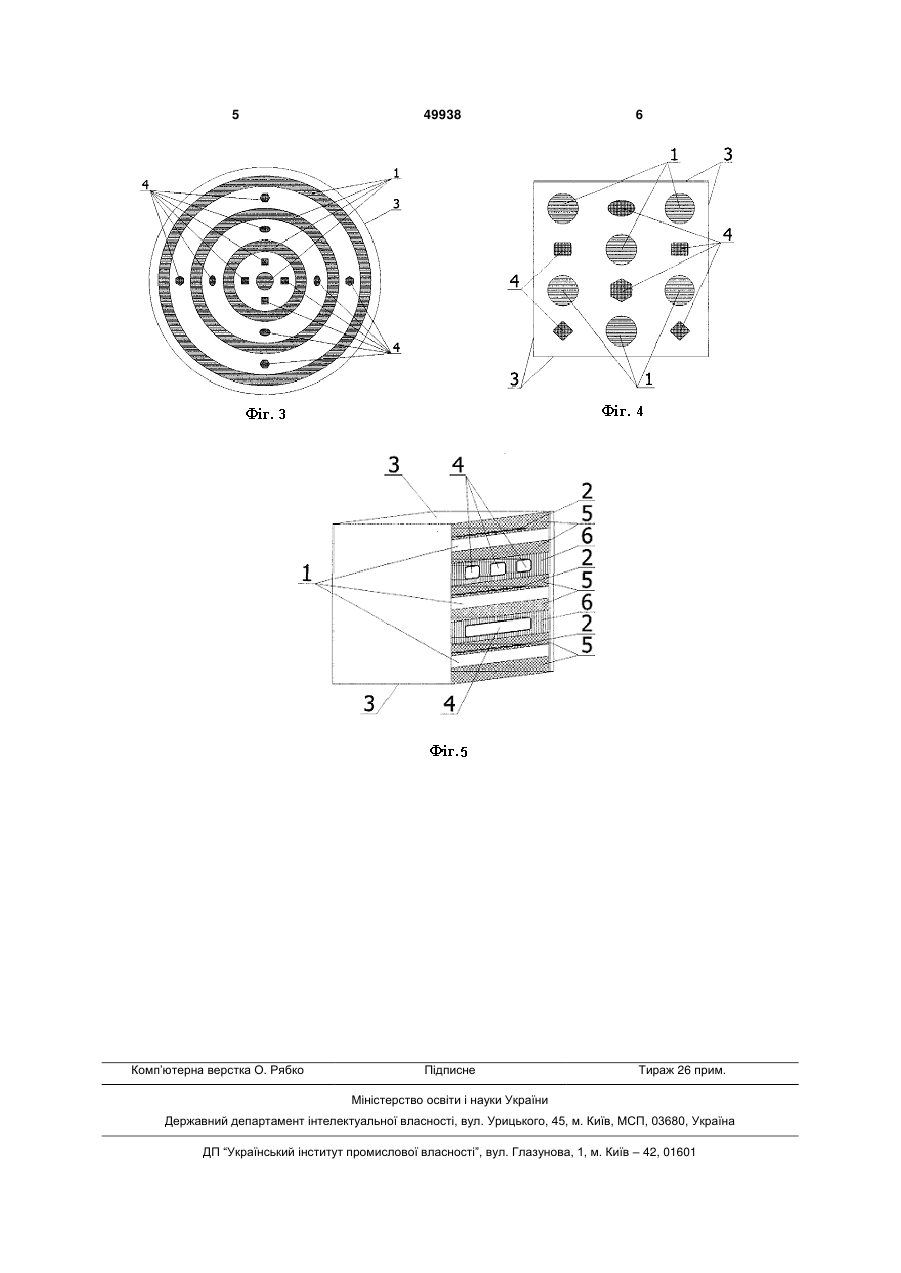

1. Пальниковий пристрій, який містить корпус із вузлом розподілу газоповітряної суміші, причому вузол розподілу газоповітряної суміші виконаний у U 1 3 В основу корисної моделі поставлене завдання забезпечення можливості ефективної роботи пальникового пристрою на декількох видах палива (пиловугільне паливо, природний газ, доменний, коксовий, руднотермічний, танковий гази й ін.), причому на 2-х або більше видах одночасно - природному газі й будь-якому перерахованому вище, при збереженні ефективності роботи даної конструкції пальникового пристрою. Поставлена мета досягається тим, що між стабілізаторами полум'я встановлений як мінімум один паливопідвод, наприклад, прямокутного перетину (або круглого, квадратного, зллипсоподібного, або Ін. геометричних форм), з'єднаний із трубопроводом підведення якого-небудь виду додаткового палива (пиловугільне паливо у суміші з повітрям, як носієм, доменний, коксовий, танковий, руднотермічний гази, суміш ошурок з повітрям, як носієм та ін.).Тому повітря яке подається на пальників пристрій ділиться на повітря необхідне для спалювання природнього газу - «первинне» повітря та повітря для спалювання додаткового палива - «вторинне» повітря. Фактично, паливопідводи дроблять потік додаткового палива на ряд більш дрібних потоків, чим суттєво полегшують перемішування його з «вторинним» повітрям, інтенсифікується процес горіння, поліпшується ефективність вигоряння додаткового палива. Стабілізація факела додаткового палива («вторинний» факел) здійснюється факелами основного палива («первинний» факел), що суттєво підвищує його стійкість, обумовлену високою стійкістю «первинних» факелів. Крім того, розташування «вторинних» факелів між «первинними» обумовлює високу поверхню контакту «первинного» факела з утвореної додатковим паливом і вторинним повітрям паливною сумішшю, яка, як правило, має набагато мен 49938 4 шу реакційну здатність, ніж паливна суміш природного газу, що дозволяє здійснити більш інтенсивний прогрів її, прискорити реакцію горіння, скоротити «вторинний» факел і суттєво підвищити ефективність усієї роботи пальникового пристрою в цілому. Також хвостовик стабілізатора полум'я має/немає вихороутворювач, який виконаний у вигляді поглиблення. Причому стабілізатори полум'я можуть виконуватися, як прямокутними, так і у формі циліндрів, або тороподібних циліндрів та тощо. Корисна модель пояснюється кресленнями. На Фіг.1-4 зображена принципова схема пальникового пристрою у різних формах виконання стабілізатора полум'я та паливопідводів додаткового палива. На Фіг.5 схема розподілу «первинного» та «вторинного» повітря у пальнику. Пальниковий пристрій складається і працює в такий спосіб: у корпус стабілізатора полум'я (1) подається, наприклад, природний газ, який виходить через отвори (2) в зону, що утворена стінками стабілізатора полум'я (1) або пальникового пристрою (3) і стінками паливопідводів (4), через які подається додаткове паливо. Горіння природного газу стабілізується за плоскою стінкою та у вихороутворювачі (у випадку коли він є) хвостовика стабілізатора полум'я. Струмені газу подаються таким чином, щоб «вирізати» із загального потоку повітря, яке подається на пальниковий пристрій, шар повітря - «первинне» повітря (5), необхідного для повного спалювання природного газу, інше ж повітря - «вторинне» повітря (6) проходить між згаданими «вирізаними» шарами «первинного» повітря й поміж паливопідводами (4) і необхідне для спалювання додаткового палива. 5 Комп’ютерна верстка О. Рябко 49938 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
