Пальниковий блок
Формула / Реферат
Пальниковий блок, що містить корпус, в якому на опорній решітці розміщено газорозподільний пристрій для передачі робочої суміші із змішувальної зони до реакційної зони, в опорній решітці здійснені канали для проходу кисню, який вводять за допомогою патрубка і виводять через сопла до реакційної зони для стабілізації процесу, зовні корпус охоплює охолодна оболонка з патрубками вводу і виводу охолоджувальної рідини, який відрізняється тим, що газорозподільний пристрій являє собою регулярну упаковку вогнетривких кульок, розташовану на опорній решітці.
Текст

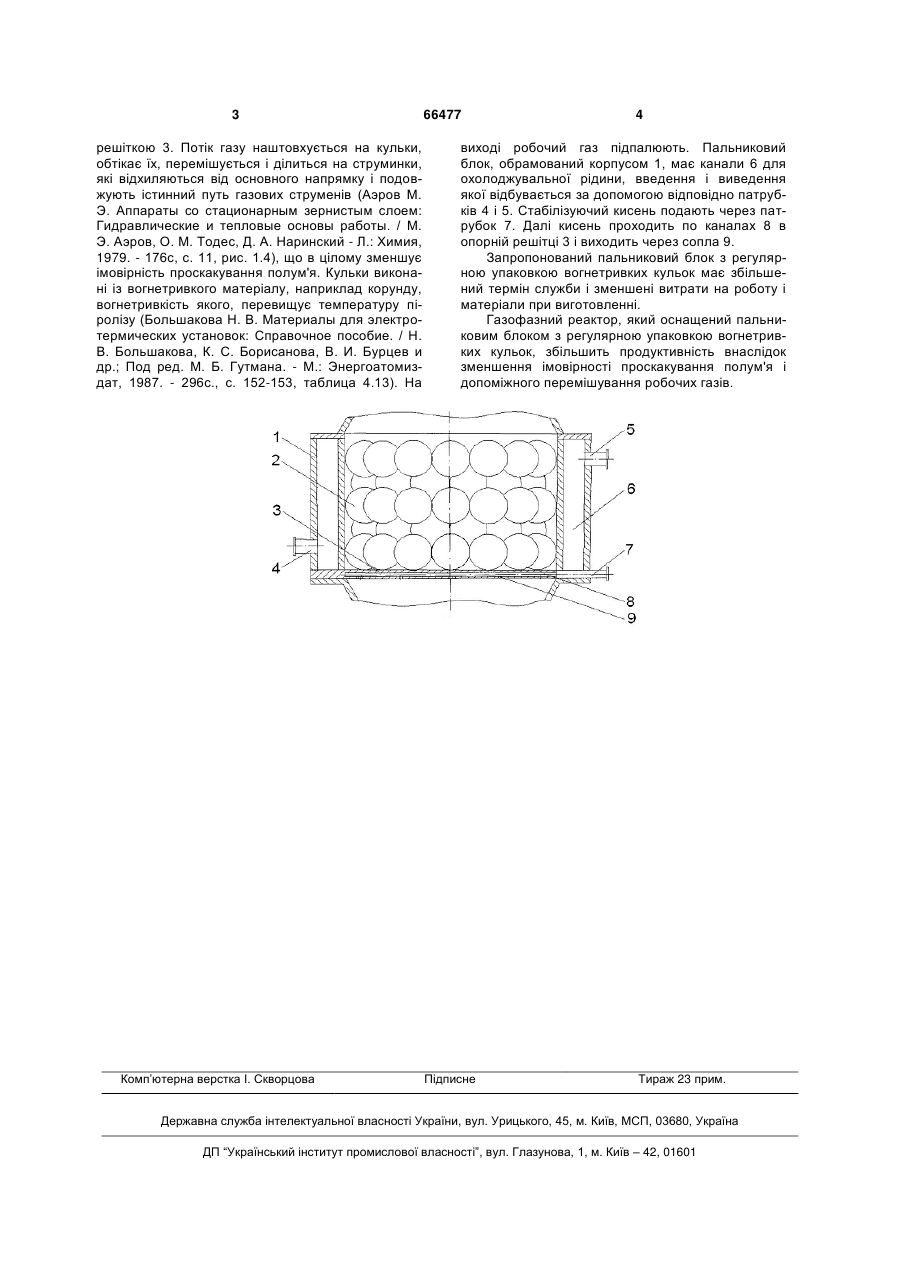

Пальниковий блок, що містить корпус, в якому на опорній решітці розміщено газорозподільний 3 решіткою 3. Потік газу наштовхується на кульки, обтікає їх, перемішується і ділиться на струминки, які відхиляються від основного напрямку і подовжують істинний путь газових струменів (Аэров М. Э. Аппараты со стационарным зернистым слоем: Гидравлические и тепловые основы работы. / М. Э. Аэров, О. М. Тодес, Д. А. Наринский - Л.: Химия, 1979. - 176с, с. 11, рис. 1.4), що в цілому зменшує імовірність проскакування полум'я. Кульки виконані із вогнетривкого матеріалу, наприклад корунду, вогнетривкість якого, перевищує температуру піролізу (Большакова Н. В. Материалы для электротермических установок: Справочное пособие. / Н. В. Большакова, К. С. Борисанова, В. И. Бурцев и др.; Под ред. М. Б. Гутмана. - М.: Энергоатомиздат, 1987. - 296с., с. 152-153, таблица 4.13). На Комп’ютерна верстка І. Скворцова 66477 4 виході робочий газ підпалюють. Пальниковий блок, обрамований корпусом 1, має канали 6 для охолоджувальної рідини, введення і виведення якої відбувається за допомогою відповідно патрубків 4 і 5. Стабілізуючий кисень подають через патрубок 7. Далі кисень проходить по каналах 8 в опорній решітці 3 і виходить через сопла 9. Запропонований пальниковий блок з регулярною упаковкою вогнетривких кульок має збільшений термін служби і зменшені витрати на роботу і матеріали при виготовленні. Газофазний реактор, який оснащений пальниковим блоком з регулярною упаковкою вогнетривких кульок, збільшить продуктивність внаслідок зменшення імовірності проскакування полум'я і допоміжного перемішування робочих газів. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBurner block
Автори англійськоюMoskalyk Valerii Mykhailovych
Назва патенту російськоюГорелочный блок
Автори російськоюМоскалик Валерий Михайлович
МПК / Мітки
МПК: B01J 8/04, F23D 14/32
Мітки: блок, пальниковий
