Факельний пальниковий пристрій

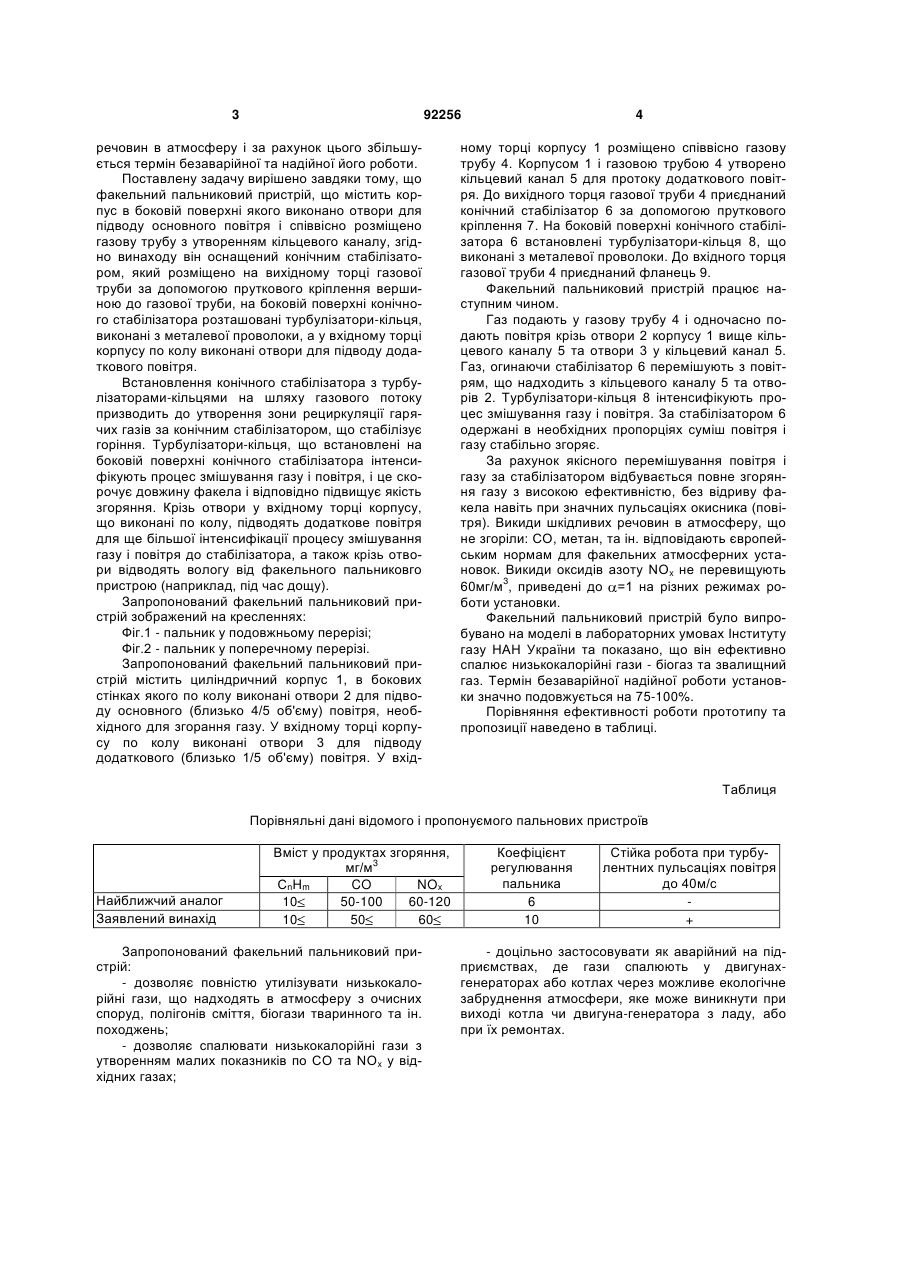

Факельний пальниковий пристрій, що містить корпус, в боковій поверхні якого виконано отвори для підводу основного повітря, і співвісно розміщено газову трубу з утворенням кільцевого каналу, який відрізняється тим, що він оснащений конічним стабілізатором, який розміщено на вихідному торці газової труби за допомогою пруткового кріплення вершиною до газової труби, на боковій поверхні конічного стабілізатора розташовані турбулізатори-кільця, виконані з металевої проволоки, а у вхідному торці корпусу по колу виконані отвори для підводу додаткового повітря. (19) (21) a200902398 (22) 17.03.2009 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) СІГАЛ ІСААК ЯКОВИЧ, КОЛЧЕВ ВОЛОДИМИР ОЛЕКСІЙОВИЧ, СМІХУЛА АНАТОЛІЙ ВОЛОДИМИРОВИЧ, СІГАЛ ОЛЕКСАНДР ІСАКОВИЧ (73) СІГАЛ ІСААК ЯКОВИЧ, КОЛЧЕВ ВОЛОДИМИР ОЛЕКСІЙОВИЧ, СМІХУЛА АНАТОЛІЙ ВОЛОДИМИРОВИЧ, СІГАЛ ОЛЕКСАНДР ІСАКОВИЧ (56) UA 22209, A, 30.06.1998 SU 1370370, A1, 30.01.1988 RU 2028545, C1, 09.02.1995 RU 2182284, C1, 10.05.2002 3 92256 речовин в атмосферу і за рахунок цього збільшується термін безаварійної та надійної його роботи. Поставлену задачу вирішено завдяки тому, що факельний пальниковий пристрій, що містить корпус в боковій поверхні якого виконано отвори для підводу основного повітря і співвісно розміщено газову трубу з утворенням кільцевого каналу, згідно винаходу він оснащений конічним стабілізатором, який розміщено на вихідному торці газової труби за допомогою пруткового кріплення вершиною до газової труби, на боковій поверхні конічного стабілізатора розташовані турбулізатори-кільця, виконані з металевої проволоки, а у вхідному торці корпусу по колу виконані отвори для підводу додаткового повітря. Встановлення конічного стабілізатора з турбулізаторами-кільцями на шляху газового потоку призводить до утворення зони рециркуляції гарячих газів за конічним стабілізатором, що стабілізує горіння. Турбулізатори-кільця, що встановлені на боковій поверхні конічного стабілізатора інтенсифікують процес змішування газу і повітря, і це скорочує довжину факела і відповідно підвищує якість згоряння. Крізь отвори у вхідному торці корпусу, що виконані по колу, підводять додаткове повітря для ще більшої інтенсифікації процесу змішування газу і повітря до стабілізатора, а також крізь отвори відводять вологу від факельного пальниковго пристрою (наприклад, під час дощу). Запропонований факельний пальниковий пристрій зображений на кресленнях: Фіг.1 - пальник у подовжньому перерізі; Фіг.2 - пальник у поперечному перерізі. Запропонований факельний пальниковий пристрій містить циліндричний корпус 1, в бокових стінках якого по колу виконані отвори 2 для підводу основного (близько 4/5 об'єму) повітря, необхідного для згорання газу. У вхідному торці корпусу по колу виконані отвори 3 для підводу додаткового (близько 1/5 об'єму) повітря. У вхід 4 ному торці корпусу 1 розміщено співвісно газову трубу 4. Корпусом 1 і газовою трубою 4 утворено кільцевий канал 5 для протоку додаткового повітря. До вихідного торця газової труби 4 приєднаний конічний стабілізатор 6 за допомогою пруткового кріплення 7. На боковій поверхні конічного стабілізатора 6 встановлені турбулізатори-кільця 8, що виконані з металевої проволоки. До вхідного торця газової труби 4 приєднаний фланець 9. Факельний пальниковий пристрій працює наступним чином. Газ подають у газову трубу 4 і одночасно подають повітря крізь отвори 2 корпусу 1 вище кільцевого каналу 5 та отвори 3 у кільцевий канал 5. Газ, огинаючи стабілізатор 6 перемішують з повітрям, що надходить з кільцевого каналу 5 та отворів 2. Турбулізатори-кільця 8 інтенсифікують процес змішування газу і повітря. За стабілізатором 6 одержані в необхідних пропорціях суміш повітря і газу стабільно згоряє. За рахунок якісного перемішування повітря і газу за стабілізатором відбувається повне згоряння газу з високою ефективністю, без відриву факела навіть при значних пульсаціях окисника (повітря). Викиди шкідливих речовин в атмосферу, що не згоріли: CO, метан, та ін. відповідають європейським нормам для факельних атмосферних установок. Викиди оксидів азоту NOx не перевищують 60мг/м3, приведені до =1 на різних режимах роботи установки. Факельний пальниковий пристрій було випробувано на моделі в лабораторних умовах Інституту газу НАН України та показано, що він ефективно спалює низькокалорійні гази - біогаз та звалищний газ. Термін безаварійної надійної роботи установки значно подовжується на 75-100%. Порівняння ефективності роботи прототипу та пропозиції наведено в таблиці. Таблиця Порівняльні дані відомого і пропонуємого пальнових пристроїв Найближчий аналог Заявлений винахід Вміст у продуктах згоряння, мг/м3 СnHm CO NOx 10 50-100 60-120 10 50 60 Запропонований факельний пальниковий пристрій: - дозволяє повністю утилізувати низькокалорійні гази, що надходять в атмосферу з очисних споруд, полігонів сміття, біогази тваринного та ін. походжень; - дозволяє спалювати низькокалорійні гази з утворенням малих показників по СО та NOx у відхідних газах; Коефіцієнт регулювання пальника 6 10 Стійка робота при турбулентних пульсаціях повітря до 40м/с + - доцільно застосовувати як аварійний на підприємствах, де гази спалюють у двигунахгенераторах або котлах через можливе екологічне забруднення атмосфери, яке може виникнути при виході котла чи двигуна-генератора з ладу, або при їх ремонтах. 5 Комп’ютерна верстка Н. Лиcенко 92256 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
