Картоплезбиральна машина з барабанним сепаратором

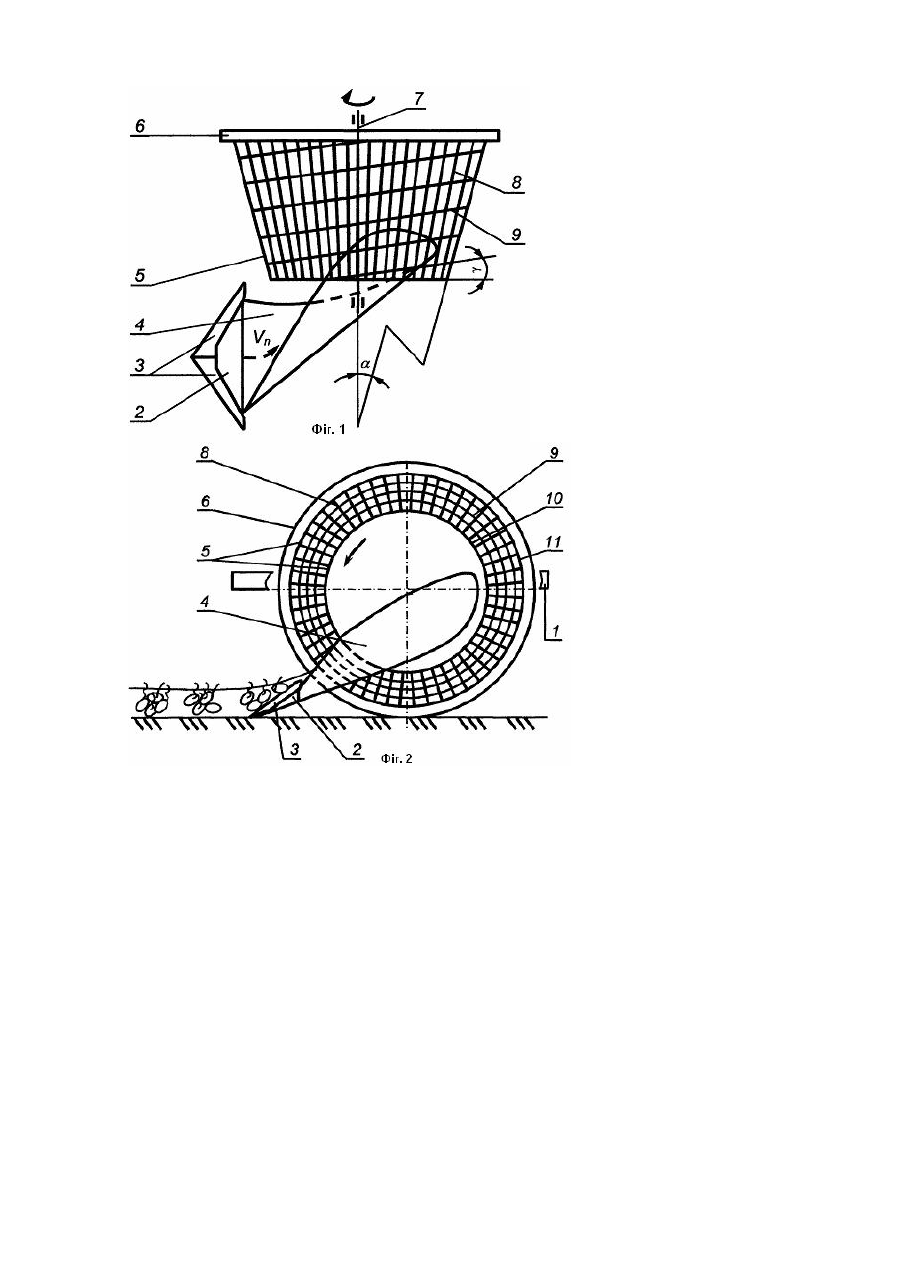

Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема, до сепаруючих робочих органів і може бути застосований в коренезбиральних машинах та в картоплезбиральних машинах, обладнаних барабанними сепаруючими пристроями. Відомі різноманітні сепаруючі робочі органи, що очищують ворох зібраних коренебульбоплодів від домішок - шнекові , кулачкові, роторні („Свеклоуборочные машины, конструирование и расчет" Погорелый Л.В. та др. Киев, „Те хника", - 1983, - ст.100-110), але найбільш універсальними з них, які ефективно відокремлюють і ґрунтові, і рослинні домішки із вороху коренебульбоплодів, є барабанні сепаратори. Маса переміщується за рахунок нахилу установленого барабана, шнека або спеціально установленого пруткового скидача. Барабани можуть бути циліндричні або конусні. В конусний барабанний сепаратор маса поступає через отвір меншого діаметра і у процесі перекочування матеріалу проходить просіювання мілкої фракції ґрунту, також деяких зруйнованих грудок. Піднімання і падання частинок проходить постійно до тих пір, поки вони не дійдуть до протилежного кінця барабана з отвором більшого діаметра, де здійснюється їх розвантаження. Стандартний конусний барабанний сепаратор може працювати тільки при нахилі твірних в сторону переміщення маси. Відома „Картоплезбиральна машина з барабанним сепаратором" (деклараційний патент України № 56530 A01D17/04 2003 р. - прототип), яка має підкопувач у вигляді плужного корпусу з гвинтовою правосторонньою полицею і конусного барабанного сепаратора. Недоліком відомої картоплезбиральної машини з барабанним сепаратором залишається невисока продуктивність за рахунок транспортуючих властивостей по конусно барабанно-прутковому сепараторі, і передчасному згруженні бульбоносної маси з барабана, що призводить до неефективного використання збиральної машини. Винаходом поставлено завдання шляхом більш інтенсивного переміщення вороху коренебульбоплодів всередині конусного обертаючого пруткового барабана досягти кращої сепарації бульбоносної маси. Поставлене завдання досягається тим, що конусний барабанно-прутковий сепаратор із багатозахідними прутковими спіралями, по яких перекочується ворох, що спонукає більш інтенсивне переміщення бульбоносної маси збільшує довжину траєкторії проходження вороху по внутрішній частині конусного сепаратора, що в кінцевому рахунку покращує сепарацію. Суттєві ознаки, що викладені у формулі винаходу, направлені на забезпечення роботи картоплезбиральної машини з барабанним сепаратором на важких ґрунта х для більш інтенсивного переміщення бульбоносної маси всередині конусного обертового пруткового барабана за рахунок встановлення всередині пруткових решіток з багато західними прутковими спіралями, по яких перекочується бульбоносна маса. Картоплезбиральна машина з барабанним сепаратором зображена на фіг.1. - вигляд зверху; фі г.2. вигляд збоку. Картоплезбиральна машина з барабанним сепаратором складається з рами 1, на якій закріплено підкопувач у вигляді плужного корпусу, де до переднього обрізу прикріплений коритоподібний леміш із вигнутою дугою корпусу 2 до якого з обох сторін під певним кутом кріпляться леза у ви гляді відрізків спіралі 3 з гвинтовою правосторонньою полицею 4. На рамі закріплений конусний сепаруючий барабан 5 який приводиться в обертальний рух за рахунок зчеплення обода б діаметра більшого від діаметра великої основи 11 із ґрунтом. Барабан 5 складається з діаметра меншої основи 10 і діаметра більшої основи 11, вала 7, прутків 8 і пруткової спіралі 9. Пруткова спіраль встановлена до напряму руху вороха під кутому меншим або рівним куту тертя вороха по спіралі. Працює картоплезбиральна машини таким чином. При переміщенні машини вздовж рядків картопляного поля за рахунок сили тяги трактора робочий орган заглиблюється у землю на глибину розміщення бульб. За рахунок коритоподібного лемеша 2 і спірального леза 3 зрізає пласт ґрунту грядки разом з бульбами і подається по гвинтовій правосторонній полиці 4 на конусний сепаруючий барабан 5 зі сторони малої основи 10. Сепарація бульб від ґрунту відбувається за рахунок: а) зменшення подачі пласта ґрунту при русі під кутом по коритоподібному лемешу; б) кришення пласта під час його руху по гвинтовій правосторонній полиці і поверненні його на певний кут; в) кришення пласта під час його потрапляння в прутково-конусний барабан; г) розтягування матеріалу пласта всередині робочої поверхні барабана; д) прутків які розміщенні по багато західній спіралі. Таким чином, за рахунок встановлення багатозахідної пруткової спіралі, що перешкоджає передчасному перекочуванню погано очищених від ґрунту клубнів і не зруйнованих грудок ґрунту, а бульбоносної маси по прутковому решету всередині барабана, проходить інтенсивне руйнування грудок ґрунту, виключається застосування додаткових грудкопошкоджуючих пристроїв. Встановлення прутків спіралі під кутом у нахилу до напрямку руху вороху меншим або рівним куту тертя останнього по поверхні, дозволяє переміщатися відразу без згруження, із ковзанням по поверхні прутків, що зменшує пошкодження бульб. Запропонована схема картоплезбиральної машини з барабанним сепаратором покращує сепарацію бульб на конусно-прутковому барабані, зменшуються механічні пошкодження бульб, забезпечується краще зберігання картоплі, зменшується кількість сепаруючих пристроїв, збільшується продуктивність агрегата. Конструкція може бути використана в клубнезбиральиих машинах, копачах, комбайнах, та очисних і сортирувальних системах, обладнаних конусними барабанними сепаруючими пристроями, при збиранні корнеклубнеплодів та овочів круглої форми. Конусний барабан може бути використаний також як вузол для миття корнеклубнеплодів, деталей машин при умові установки його на миючу машину.
