Револьвер з обертовим барабанним механізмом

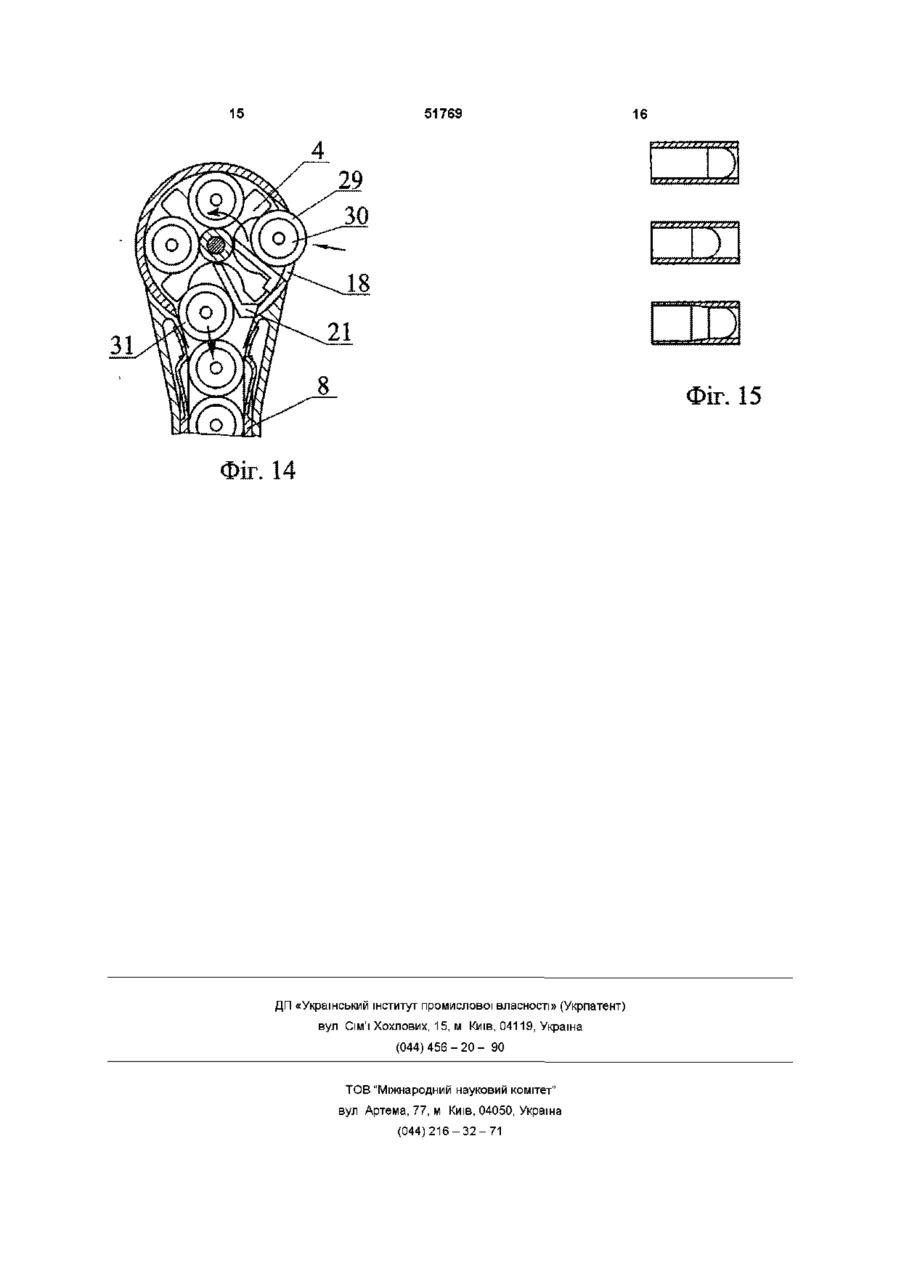

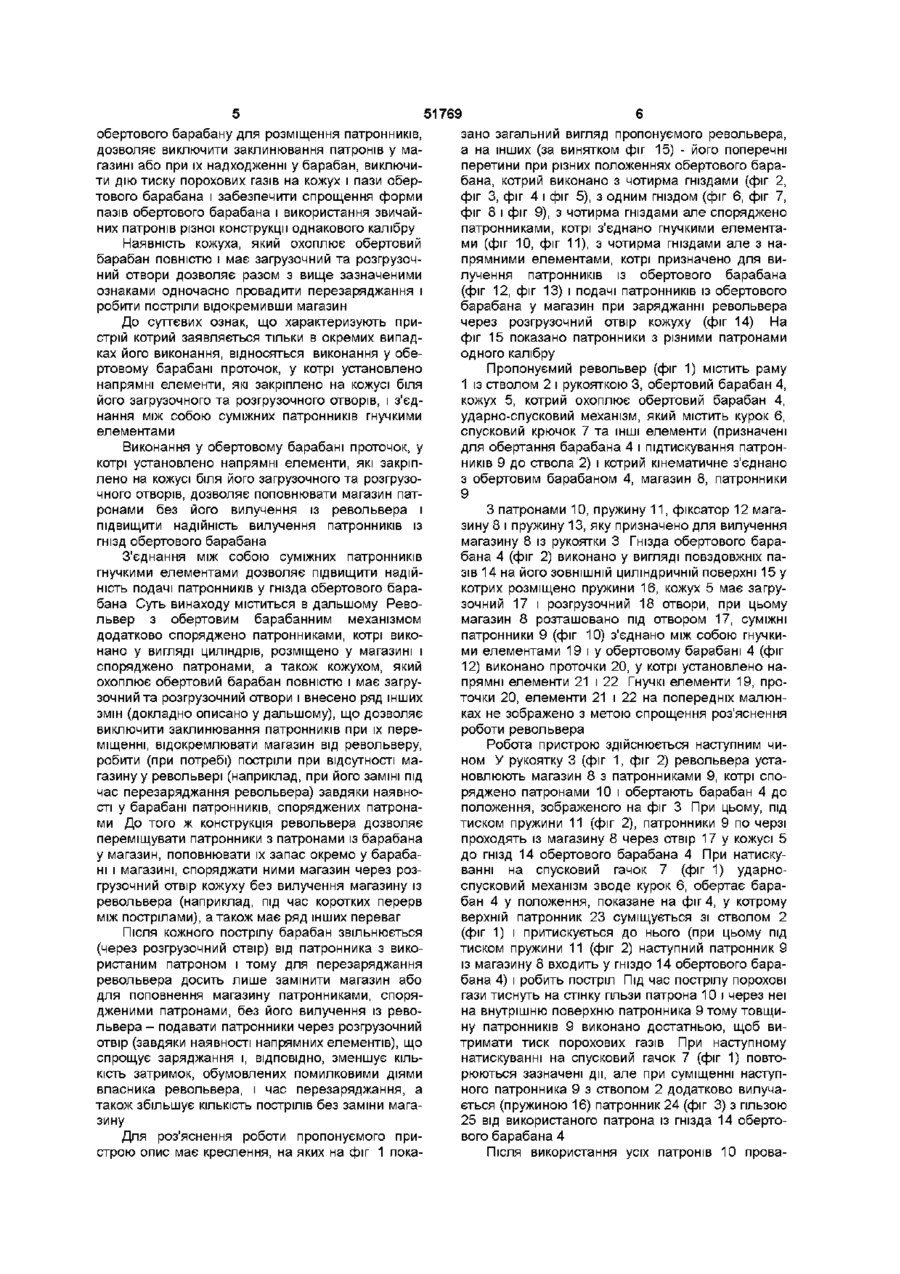

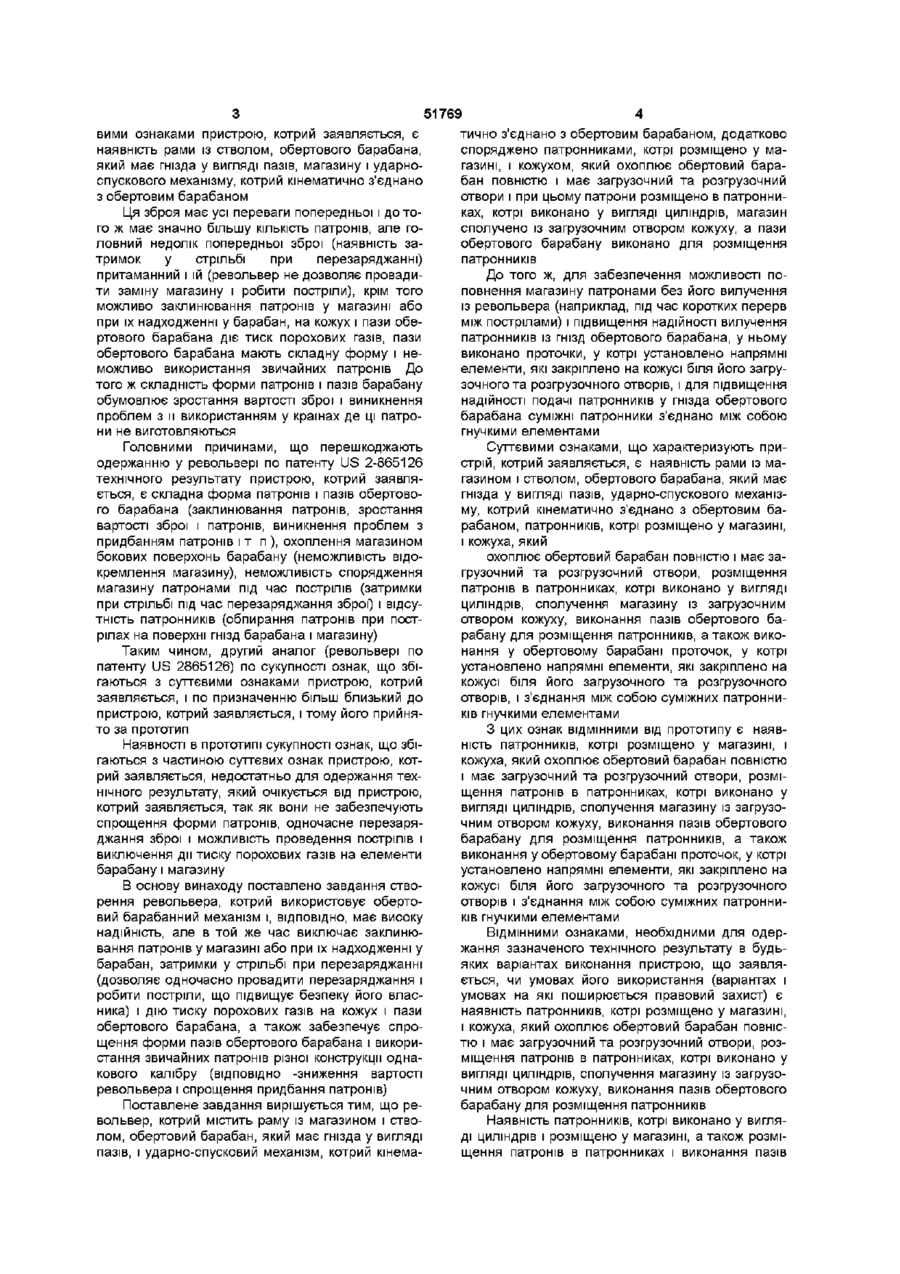

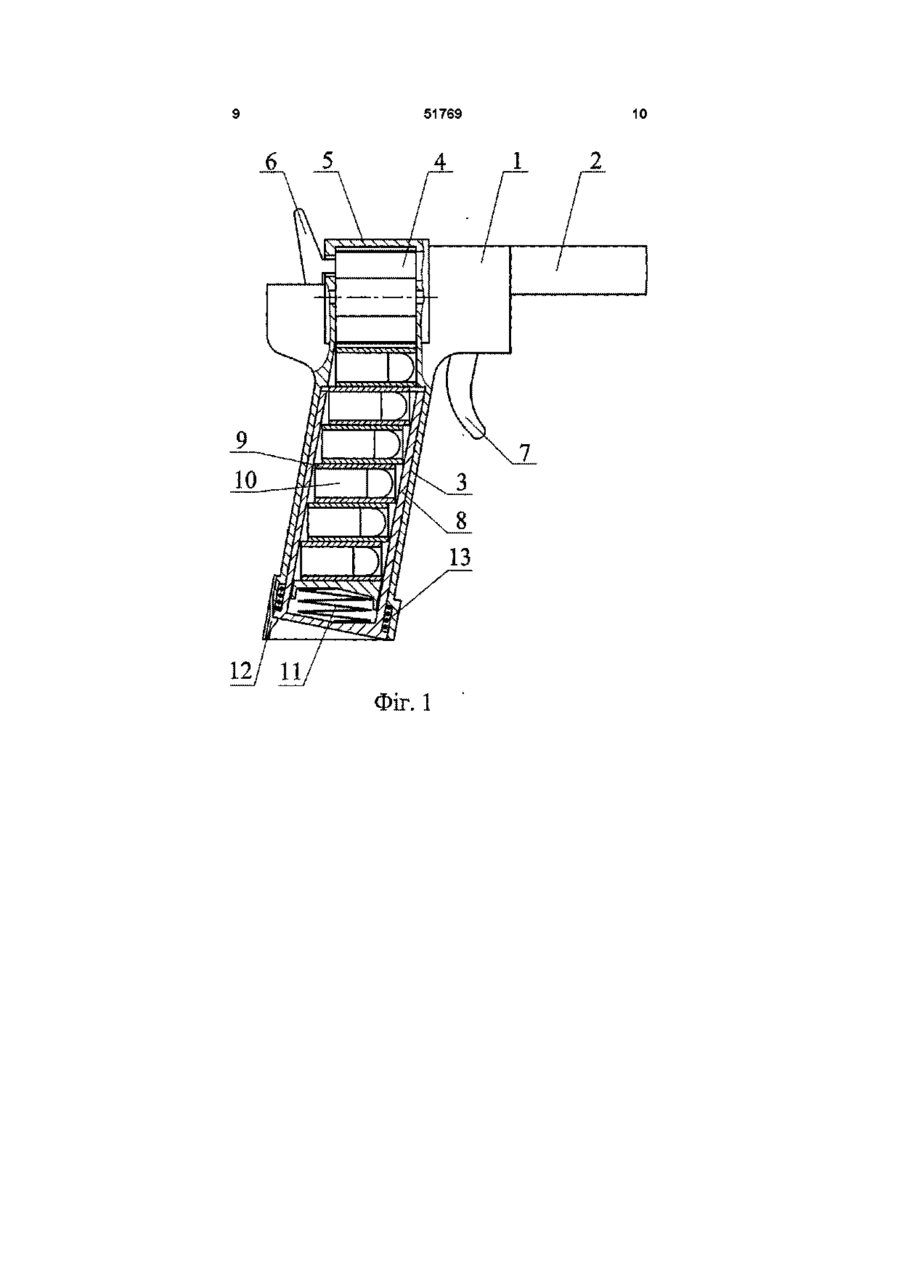

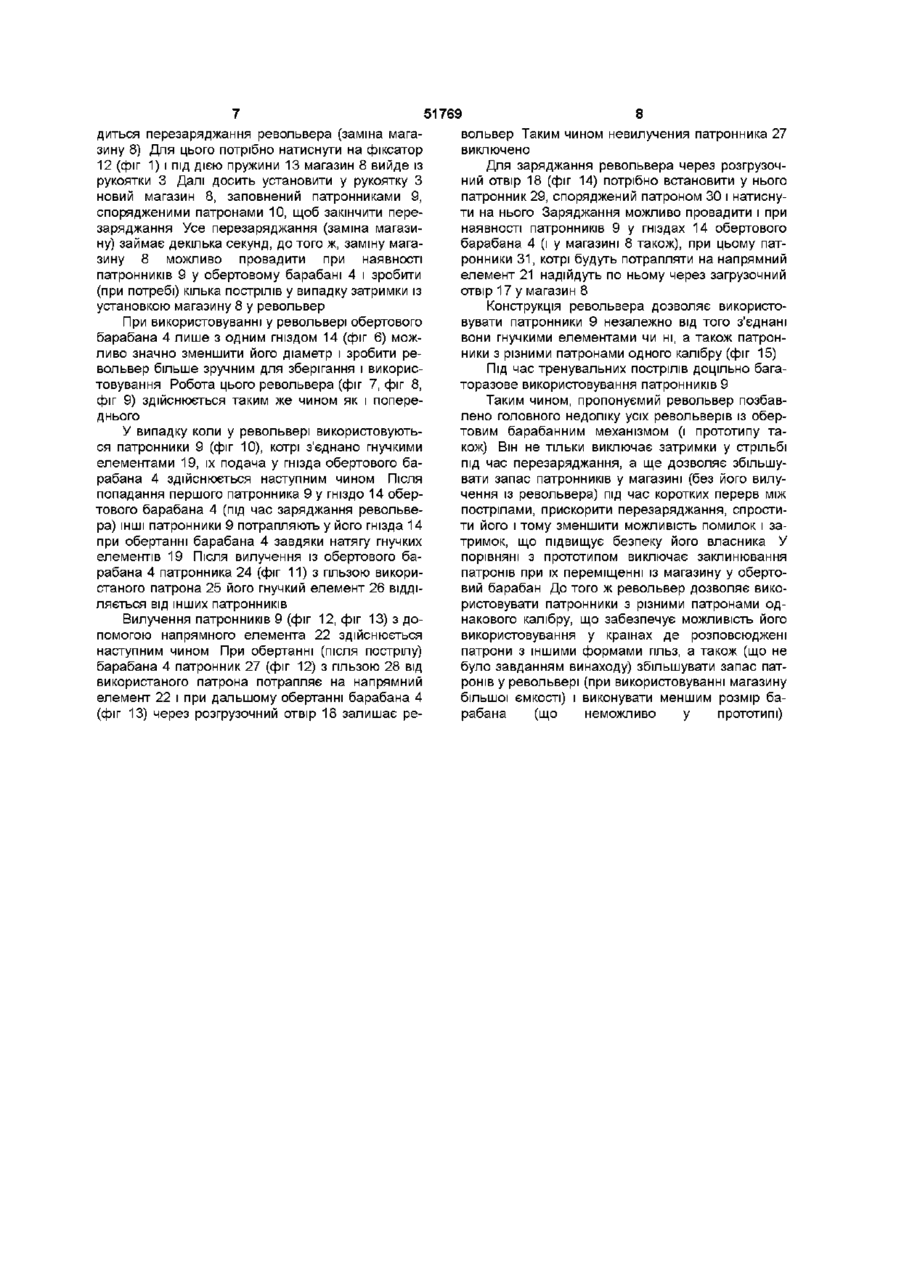

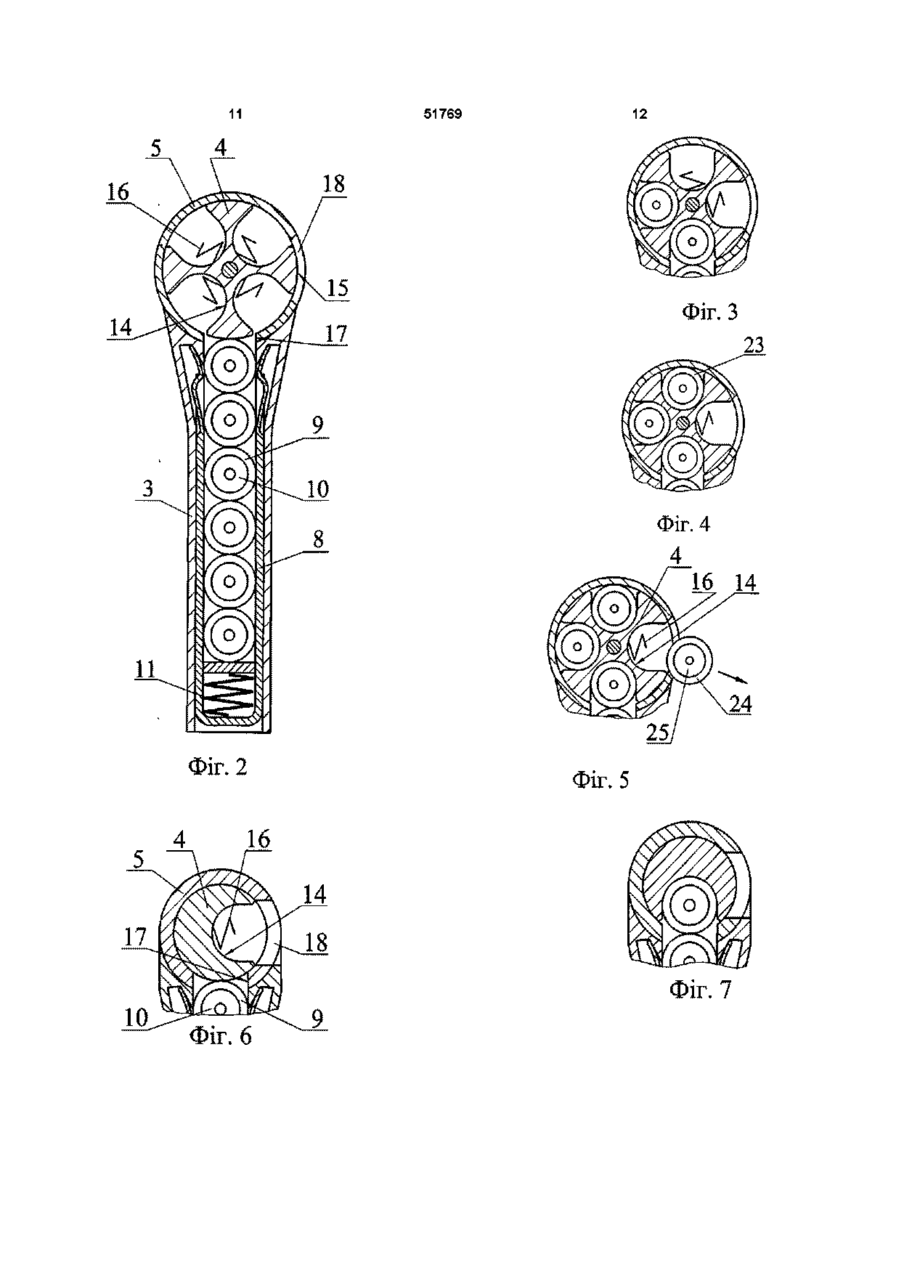

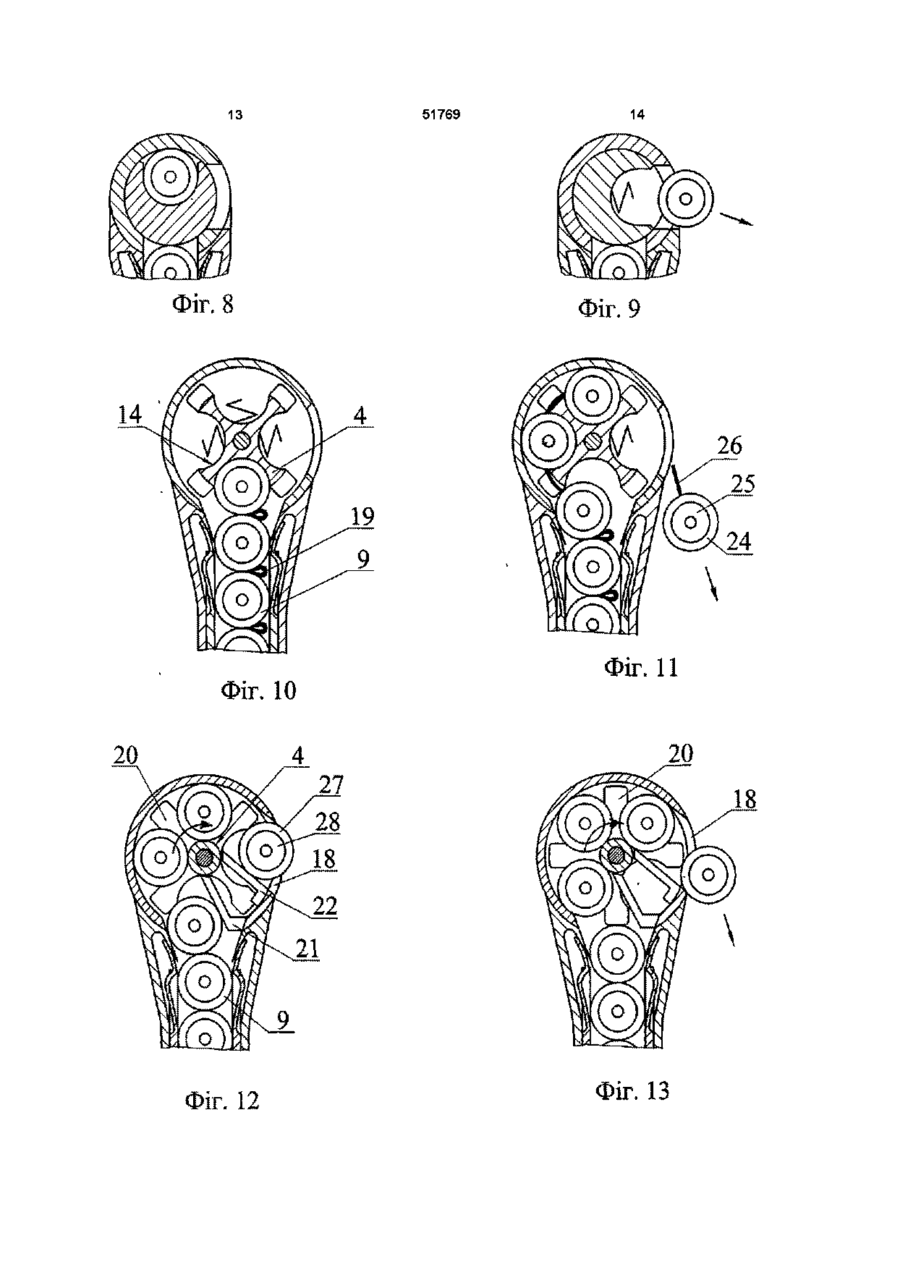

1 Револьвер з обертовим барабанним механізмом, котрий містить раму із магазином і стволом, обертовий барабан, який має гнізда у вигляді пазів, і ударно-спусковий механізм, котрий кінематично з'єднано з обертовим барабаном, який відрізняється тим, що його додатково оснащено патронниками, котрі розміщено у магазині, і кожухом, який охоплює обертовий барабан повністю і має завантажувальний та розвантажувальний отвори, при цьому патрони розміщено в патронниках, котрі виконано у вигляді циліндрів, магазин сполучено із завантажувальним отвором кожуха, а пази обертового барабана виконано для розміщення патронників 2 Револьвер по п 1, який відрізняється тим, що у обертовому барабані виконано проточки, у котрі установлено напрямні елементи, які закріплено на кожусі біля його завантажувального та розвантажувального отворів 3 Револьвер по п 1, який відрізняється тим, що суміжні патронники з'єднано між собою гнучкими елементами О Пропонуємий пристрій відноситься до вогнепальної зброї, а саме, до револьверів з обертовим барабанним механізмом і призначається для використовування (внаслідок конструктивних особливостей) працівниками МІЛІЦІЇ (ПОЛІЦІЇ") І приватними особами з метою захисту Відома вогнепальна зброя (а с № 937972, СРСР, МКВ З F 41С 7/06, БВ № 23, 1982), яка містить раму із стволом, обертовий барабан, котрий має гнізда для розміщення патронів і ударноспусковий механізм, який кінематично з'єднано з обертовим барабаном У розглянутій зброї ознаками, що збігаються з суттєвими ознаками пристрою, котрий заявляється, є наявність рами із стволом, обертового барабана, який має гнізда, і ударно-спускового механізму, котрий кінематично з'єднано з обертовим барабаном Особливістю цієї зброї (як і всякої іншої зброї з барабанним механізмом) є висока надійність, обумовлена відсутністю (у порівнянні з автоматичною вогнепальною зброєю) механізму переміщення патронів уздовж ствола, а головним недоліком наявність затримок у стрільбі при перезаряджанні, що робить його власника на деякий час беззахисним, до того ж перезаряджання займає порівняно багато часу, потребує певної спритності і при великій КІЛЬКОСТІ пострілів відбувається відносно часто Найбільш близьким по технічній суті пристроєм до пропонуємого є револьвер з обертовим барабанним механізмом (патент US 2865126, 1958), який містить раму із стволом, обертовий барабан, котрий має гнізда для розміщення патронів, ударно-спусковий механізм, який кінематично з'єднано з обертовим барабаном, і магазин, котрий охоплює бокові поверхні барабану, при цьому патрони розміщено у магазині і виконано у вигляді рівносторонніх, трикутних в поперечному перерізі призм, бокові поверхні яких мають циліндричну форму, радіус котрих дорівнює радіусу обертового барабану, гнізда обертового барабана виконано у вигляді пазів, бокові поверхні котрих відтворюють форму бокових поверхонь патронів, а кулі патронів розміщено у середині їх гільз У даній зброї ознаками, що збігаються з суттє (О ю 51769 тично з'єднано з обертовим барабаном, додатково вими ознаками пристрою, котрий заявляється, є споряджено патронниками, котрі розміщено у манаявність рами із стволом, обертового барабана, газині, і кожухом, який охоплює обертовий бараякий має гнізда у вигляді пазів, магазину і ударнобан повністю і має загрузочний та розгрузочний спускового механізму, котрий кінематично з'єднано отвори і при цьому патрони розміщено в патронниз обертовим барабаном ках, котрі виконано у вигляді циліндрів, магазин Ця зброя має усі переваги попередньої і до тосполучено із загрузочним отвором кожуху, а пази го ж має значно більшу КІЛЬКІСТЬ патронів, але гообертового барабану виконано для розміщення ловний недолік попередньої зброї (наявність запатронників тримок у стрільбі при перезаряджанні) притаманний і їй (револьвер не дозволяє провадиДо того ж, для забезпечення можливості поти заміну магазину і робити постріли), крім того повнення магазину патронами без його вилучення можливо заклинювання патронів у магазині або із револьвера (наприклад, під час коротких перерв при їх надходженні у барабан, на кожух і пази обеміж пострілами) і підвищення надійності вилучення ртового барабана діє тиск порохових газів, пази патронників із гнізд обертового барабана, у ньому обертового барабана мають складну форму і невиконано проточки, у котрі установлено напрямні можливо використання звичайних патронів До елементи, які закріплено на кожусі біля його загрутого ж складність форми патронів і пазів барабану зочного та розгрузочного отворів, і для підвищення обумовлює зростання вартості зброї і виникнення надійності подачі патронників у гнізда обертового проблем з и використанням у країнах де ці патробарабана суміжні патронники з'єднано між собою ни не виготовляються гнучкими елементами Головними причинами, що перешкоджають Суттєвими ознаками, що характеризують приодержанню у револьвері по патенту US 2-865126 стрій, котрий заявляється, є наявність рами із матехнічного результату пристрою, котрий заявлягазином і стволом, обертового барабана, який має ється, є складна форма патронів і пазів обертовогнізда у вигляді пазів, ударно-спускового механізго барабана (заклинювання патронів, зростання му, котрий кінематично з'єднано з обертовим бавартості зброї і патронів, виникнення проблем з рабаном, патронників, котрі розміщено у магазині, придбанням патронів і т п ), охоплення магазином і кожуха, який бокових поверхонь барабану (неможливість відоохоплює обертовий барабан повністю і має закремлення магазину), неможливість спорядження грузочний та розгрузочний отвори, розміщення магазину патронами під час пострілів (затримки патронів в патронниках, котрі виконано у вигляді при стрільбі під час перезаряджання зброї) і відсуциліндрів, сполучення магазину із загрузочним тність патронників (обпирання патронів при постотвором кожуху, виконання пазів обертового барілах на поверхні гнізд барабана і магазину) рабану для розміщення патронників, а також виконання у обертовому барабані проточок, у котрі Таким чином, другий аналог (револьвері по установлено напрямні елементи, які закріплено на патенту US 2865126) по сукупності ознак, що збікожусі біля його загрузочного та розгрузочного гаються з суттєвими ознаками пристрою, котрий отворів, і з'єднання між собою суміжних патроннизаявляється, і по призначенню більш близький до ків гнучкими елементами пристрою, котрий заявляється, і тому його прийнято за прототип З цих ознак ВІДМІННИМИ від прототипу є наявНаявності в прототипі сукупності ознак, що збіність патронників, котрі розміщено у магазині, і гаються з частиною суттєвих ознак пристрою, коткожуха, який охоплює обертовий барабан повністю рий заявляється, недостатньо для одержання техі має загрузочний та розгрузочний отвори, розмінічного результату, який очікується від пристрою, щення патронів в патронниках, котрі виконано у котрий заявляється, так як вони не забезпечують вигляді циліндрів, сполучення магазину із загрузоспрощення форми патронів, одночасне перезарячним отвором кожуху, виконання пазів обертового джання зброї і можливість проведення пострілів і барабану для розміщення патронників, а також виключення дії тиску порохових газів на елементи виконання у обертовому барабані проточок, у котрі барабану і магазину установлено напрямні елементи, які закріплено на кожусі біля його загрузочного та розгрузочного В основу винаходу поставлено завдання ствоотворів і з'єднання між собою суміжних патроннирення револьвера, котрий використовує обертоків гнучкими елементами вий барабанний механізм і, ВІДПОВІДНО, має високу надійність, але в той же час виключає заклинюВІДМІННИМИ ознаками, необхідними для одервання патронів у магазині або при їх надходженні у жання зазначеного технічного результату в будьбарабан, затримки у стрільбі при перезаряджанні яких варіантах виконання пристрою, що заявля(дозволяє одночасно провадити перезаряджання і ється, чи умовах його використання (варіантах і робити постріли, що підвищує безпеку його власумовах на які поширюється правовий захист) є ника) і дію тиску порохових газів на кожух і пази наявність патронників, котрі розміщено у магазині, обертового барабана, а також забезпечує спроі кожуха, який охоплює обертовий барабан повнісщення форми пазів обертового барабана і викоритю і має загрузочний та розгрузочний отвори, розстання звичайних патронів різної конструкції однаміщення патронів в патронниках, котрі виконано у кового калібру (ВІДПОВІДНО -зниження вартості вигляді циліндрів, сполучення магазину із загрузоревольвера і спрощення придбання патронів) чним отвором кожуху, виконання пазів обертового барабану для розміщення патронників Поставлене завдання вирішується тим, що револьвер, котрий містить раму із магазином і ствоНаявність патронників, котрі виконано у виглялом, обертовий барабан, який має гнізда у вигляді ді циліндрів і розміщено у магазині, а також розміпазів, і ударно-спусковий механізм, котрий кінемащення патронів в патронниках і виконання пазів обертового барабану для розміщення патронників, дозволяє виключити заклинювання патронів у магазині або при їх надходженні у барабан, виключити дію тиску порохових газів на кожух і пази обертового барабана і забезпечити спрощення форми пазів обертового барабана і використання звичайних патронів різної конструкції однакового калібру Наявність кожуха, який охоплює обертовий барабан повністю і має загрузочний та розгрузочний отвори дозволяє разом з вище зазначеними ознаками одночасно провадити перезаряджання і робити постріли відокремивши магазин До суттєвих ознак, що характеризують пристрій котрий заявляється тільки в окремих випадках його виконання, відносяться виконання у обертовому барабані проточок, у котрі установлено напрямні елементи, які закріплено на кожусі біля його загрузочного та розгрузочного отворів, і з'єднання між собою суміжних патронників гнучкими елементами Виконання у обертовому барабані проточок, у котрі установлено напрямні елементи, які закріплено на кожусі біля його загрузочного та розгрузочного отворів, дозволяє поповнювати магазин патронами без його вилучення із револьвера і підвищити надійність вилучення патронників із гнізд обертового барабана З'єднання між собою суміжних патронників гнучкими елементами дозволяє підвищити надійність подачі патронників у гнізда обертового барабана Суть винаходу міститься в дальшому Револьвер з обертовим барабанним механізмом додатково споряджено патронниками, котрі виконано у вигляді циліндрів, розміщено у магазині і споряджено патронами, а також кожухом, який охоплює обертовий барабан повністю і має загрузочний та розгрузочний отвори і внесено ряд інших змін (докладно описано у дальшому), що дозволяє виключити заклинювання патронників при їх переміщенні, відокремлювати магазин від револьверу, робити (при потребі) постріли при відсутності магазину у револьвері (наприклад, при його заміні під час перезаряджання револьвера) завдяки наявності у барабані патронників, споряджених патронами До того ж конструкція револьвера дозволяє переміщувати патронники з патронами із барабана у магазин, поповнювати їх запас окремо у барабані і магазині, споряджати ними магазин через розгрузочний отвір кожуху без вилучення магазину із револьвера (наприклад, під час коротких перерв між пострілами), а також має ряд інших переваг Після КОЖНОГО пострілу барабан звільнюється (через розгрузочний отвір) від патронника з використаним патроном і тому для перезаряджання револьвера досить лише замінити магазин або для поповнення магазину патронниками, спорядженими патронами, без його вилучення із револьвера- подавати патронники через розгрузочний отвір (завдяки наявності напрямних елементів), що спрощує заряджання і, ВІДПОВІДНО, зменшує КІЛЬКІСТЬ затримок, обумовлених помилковими діями власника револьвера, і час перезаряджання, а також збільшує КІЛЬКІСТЬ пострілів без заміни магазину Для роз'яснення роботи пропонуємого пристрою опис має креслення, на яких на фіг 1 пока 51769 зано загальний вигляд пропонуємого револьвера, а на інших (за винятком фіг 15) - його поперечні перетини при різних положеннях обертового барабана, котрий виконано з чотирма гніздами (фіг 2, фіг 3, фіг 4 і фіг 5), з одним гніздом (фіг 6, фіг 7, фіг 8 і фіг 9), з чотирма гніздами але споряджено патронниками, котрі з'єднано гнучкими елементами (фіг 10, фіг 11), з чотирма гніздами але з напрямними елементами, котрі призначено для вилучення патронників із обертового барабана (фіг 12, фіг 13) і подачі патронників із обертового барабана у магазин при заряджанні револьвера через розгрузочний отвір кожуху (фіг 14) На фіг 15 показано патронники з різними патронами одного калібру Пропонуємий револьвер (фіг 1) містить раму 1 із стволом 2 і рукояткою 3, обертовий барабан 4, кожух 5, котрий охоплює обертовий барабан 4, ударно-спусковий механізм, який містить курок 6, спусковий крючок 7 та ІНШІ елементи (призначені для обертання барабана 4 і підтискування патронників 9 до ствола 2) і котрий кінематичне з'єднано з обертовим барабаном 4, магазин 8, патронники 9 З патронами 10, пружину 11, фіксатор 12 магазину 8 і пружину 13, яку призначено для вилучення магазину 8 із рукоятки 3 Гнізда обертового барабана 4 (фіг 2) виконано у вигляді повздовжніх пазів 14 на його ЗОВНІШНІЙ циліндричній поверхні 15 у котрих розміщено пружини 16, кожух 5 має загрузочний 17 і розгрузочний 18 отвори, при цьому магазин 8 розташовано під отвором 17, суміжні патронники 9 (фіг 10) з'єднано між собою гнучкими елементами 19 і у обертовому барабані 4 (фіг 12) виконанопроточки 20, у котрі установлено напрямні елементи 21 і 22 Гнучкі елементи 19, проточки 20, елементи 21 і 22 на попередніх малюнках не зображено з метою спрощення роз'яснення роботи револьвера Робота пристрою здійснюється наступним чином У рукоятку 3 (фіг 1, фіг 2) револьвера установлюють магазин 8 з патронниками 9, котрі споряджено патронами 10 і обертають барабан 4 до положення, зображеного на фіг 3 При цьому, під тиском пружини 11 (фіг 2), патронники 9 по черзі проходять із магазину 8 через отвір 17 у кожусі 5 до гнізд 14 обертового барабана 4 При натискуванні на спусковий гачок 7 (фіг 1) ударноспусковий механізм зводе курок 6, обертає барабан 4 у положення, показане на фіг 4, у котрому верхній патронник 23 суміщується зі стволом 2 (фіг 1) і притискується до нього (при цьому під тиском пружини 11 (фіг 2) наступний патронник 9 із магазину 8 входить у гніздо 14 обертового барабана 4) і робить постріл Під час пострілу порохові гази тиснуть на стінку гільзи патрона 10 і через неї на внутрішню поверхню патронника 9 тому товщину патронників 9 виконано достатньою, щоб витримати тиск порохових газів При наступному натискуванні на спусковий гачок 7 (фіг 1) повторюються зазначені дії, але при суміщенні наступного патронника 9 з стволом 2 додатково вилучається (пружиною 16) патронник 24 (фіг 3) з гільзою 25 від використаного патрона із гнізда 14 обертового барабана 4 Після використання усіх патронів 10 прова диться перезаряджання револьвера (замша магазину 8) Для цього потрібно натиснути на фіксатор 12 (фіг 1) і під дією пружини 13 магазин 8 вийде із рукоятки 3 Далі досить установити у рукоятку З новий магазин 8, заповнений патронниками 9, спорядженими патронами 10, щоб закінчити перезаряджання Усе перезаряджання (заміна магазину) займає декілька секунд, до того ж, заміну магазину 8 можливо провадити при наявності патронників 9 у обертовому барабані 4 і зробити (при потребі) кілька пострілів у випадку затримки із установкою магазину 8 у револьвер При використовуванні у револьвері обертового барабана 4 лише з одним гніздом 14 (фіг 6) можливо значно зменшити його діаметр і зробити револьвер більше зручним для зберігання і використовування Робота цього револьвера (фіг 7, фіг 8, фіг 9) здійснюється таким же чином як і попереднього У випадку коли у револьвері використовуються патронники 9 (фіг 10), котрі з'єднано гнучкими елементами 19, їх подача у гнізда обертового барабана 4 здійснюється наступним чином Після попадання першого патронника 9 у гніздо 14 обертового барабана 4 (під час заряджання револьвера) ІНШІ патронники 9 потрапляють у його гнізда 14 при обертанні барабана 4 завдяки натягу гнучких елементів 19 Після вилучення із обертового барабана 4 патронника 24 (фіг 11) з гільзою використаного патрона 25 його гнучкий елемент 26 ВІДДІЛЯЄТЬСЯ ВІД інших патронників Вилучення патронників 9 (фіг 12, фіг 13) з допомогою напрямного елемента 22 здійснюється наступним чином При обертанні (після пострілу) барабана 4 патронник 27 (фіг 12) з гільзою 28 від використаного патрона потрапляє на напрямний елемент 22 і при дальшому обертанні барабана 4 (фіг 13) через розгрузочний отвір 18 залишає ре 51769 8 вольвер Таким чином невилучения патронника 27 виключено Для заряджання револьвера через розгрузочний отвір 18 (фіг 14) потрібно встановити у нього патронник 29, споряджений патроном ЗО і натиснути на нього Заряджання можливо провадити і при наявності патронників 9 у гніздах 14 обертового барабана 4 (і у магазині 8 також), при цьому патронники 31, котрі будуть потрапляти на напрямний елемент 21 надійдуть по ньому через загрузочний отвір 17 у магазин 8 Конструкція револьвера дозволяє використовувати патронники 9 незалежно від того з'єднані вони гнучкими елементами чи ні, а також патронники з різними патронами одного калібру (фіг 15) Під час тренувальних пострілів доцільно багаторазове використовування патронників 9 Таким чином, пропонуємий револьвер позбавлено головного недоліку усіх револьверів із обертовим барабанним механізмом (і прототипу також) Він не тільки виключає затримки у стрільбі під час перезаряджання, а ще дозволяє збільшувати запас патронників у магазині (без його вилучення із револьвера) під час коротких перерв між пострілами, прискорити перезаряджання, спростити його і тому зменшити можливість помилок і затримок, що підвищує безпеку його власника У порівняні з прототипом виключає заклинювання патронів при їх переміщенні із магазину у обертовий барабан До того ж револьвер дозволяє використовувати патронники з різними патронами однакового калібру, що забезпечує можливість його використовування у країнах де розповсюджені патрони з іншими формами гільз, а також (що не було завданням винаходу) збільшувати запас патронів у револьвері (при використовуванні магазину більшої ємкості) І виконувати меншим розмір барабана (що неможливо у прототипі) 51769 ФІГ. 1 10 11 51769 12 >ІГ. З Фіг. 2 Фіг. 5 Фіг. 7 Фіг. 6 13 Фіг. 8 Фіг. 51769 14 .9 Фіг. 11 18 \ Фіг. 12 Фіг. 13 15 51769 16 I Фіг. 15 Фіг. 14 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
