Картоплезбиральна машина з барабанним сепаратором

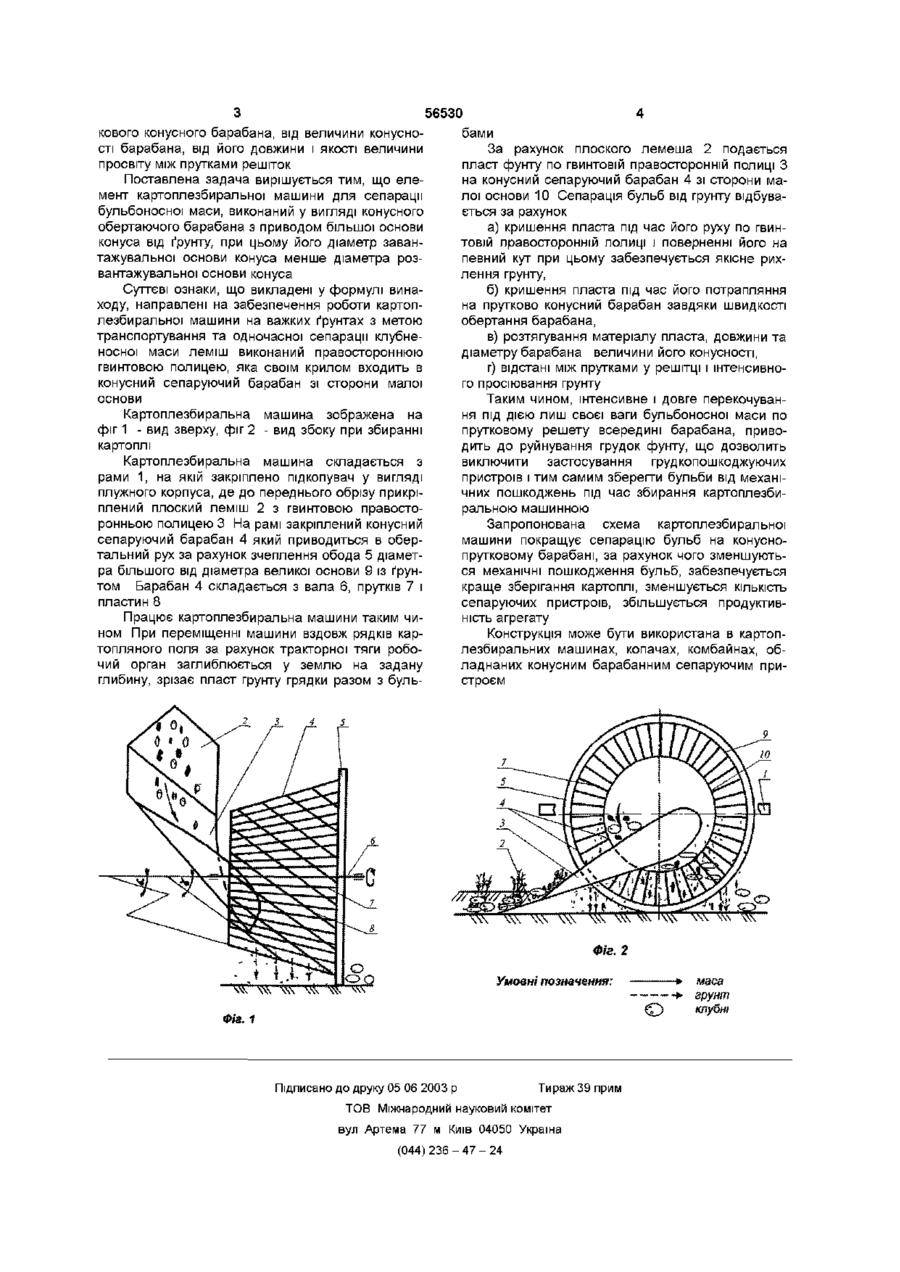

1 Картоплезбиральна машина, що містить леміш та барабан, встановлений на рамі, яка відрізняється тим, що леміш виконаний з правосторонньою гвинтовою полицею, яка своїм крилом входить в конусний сепаруючий барабан з боку малої основи 2 Картоплезбиральна машина за п 1, яка відрізняється тим, що конусний барабан встановлений перпендикулярно напрямку руху картоп лезбиральної машини та перекочується по сусідньому рядку 3 Картоплезбиральна машина за п 1, яка відрізняється тим, що конусний барабан приводять в обертання за рахунок зчеплення ободу більшого діаметра з ґрунтом від діаметра основи 4 Картоплезбиральна машина за п 1, яка відрізняється тим, що величина кута а конусного барабана відносно осі попереднього вибрана більшою кута відкосу бульбоносної маси 5 Картоплезбиральна машина за п 1, яка відрізняється тим, що в конусний барабан, у внутрішній його частині, встановлені пластини перпендикулярно до поверхні конуса з кутом постановки до напряму руху бульбоносної маси у, що більший або дорівнює куту тертя и до поверхні конуса Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема, до сепаруючих робочих органів і може бути застосований в картоплезбиральних машинах, копачів, комбайнів, обладнаних барабанним сепаруючим пристроєм Відомо барабанні сепаруючі пристрої, які також застосовують для відсіювання ґрунту у картоплезбиральних машинах (Петров Г Д Картофелеуборочные машины - М Машиностроение, 1984 320с) Подібні машини розповсюдженні у Бельгії, Голландії, Даній, Германій, Швеції, Швейцарії і Англії Перевагою барабанних сепараторів порівнянню з плоскими сепараторами у картоплезбиральних машинах є простота у виготовленні та технологічна надійність В барабанних сепараторах маса переміщується за рахунок нахилу установленого барабану, шнеку або спеціально установленого пруткового скидача Барабани можуть бути циліндричні або конусні, В конусний барабан маса поступає через отвір меншого діаметра Стандартний конусний барабанний сепаратор може працювати тільки при нахилі в сторону переміщення маси У процесі перекочування матері алу проходить просіювання мілкої фракції грунту, також деяких зруйнованих грудок Піднімання і падання частинок проходить постійно до тих пір, поки вони не дійдуть до протилежного кінця барабану з отвором більшого діаметру, де здійснюється їх розвантаження В основу винаходу поставлена задача удосконалення картоплезбиральної машини шляхом застосування конусного барабана, встановленого перпендикулярно напрямку руху картоплезбиральної машини та перекочуванні по сусідньому рядку 3 метою забезпечення сепарації конусний барабан приводиться в обертання, за рахунок зчеплення ободу більшого діаметра із ґрунтом від діаметра основи Величина кута а конусного барабана по відношенню до осі попереднього, вибрана більшою кута відкосу бульбоносної маси 3 метою покращення транспортуючих властивостей в внутрішній його частині встановлені пластини перпендикулярно до внутрішньої частини його з кутом постановки до напрямку руху бульбоносної маси у більшим або рівним куту тертя и до поверхні конуса Об'єм і швидкість сепарації бульбоносної маси залежить від діаметру і швидкості обертання прут О со Ю (О ю кового конусного барабана, від величини конусності барабана, від його довжини і якості величини просвіту між прутками решіток Поставлена задача вирішується тим, що елемент картоплезбиральної машини для сепарації бульбоносної маси, виконаний у вигляді конусного обертаючого барабана з приводом більшої основи конуса від ґрунту, при цьому його діаметр завантажувальної основи конуса менше діаметра розвантажувальної основи конуса Суттєві ознаки, що викладені у формулі винаходу, направлені на забезпечення роботи картоплезбиральної машини на важких ґрунтах з метою транспортування та одночасної сепарації клубненосної маси леміш виконаний правостороннюю гвинтовою полицею, яка своїм крилом входить в конусний сепаруючий барабан зі сторони малої основи Картоплезбиральна машина зображена на фіг 1 - вид зверху, фіг 2 - вид збоку при збиранні картоплі Картоплезбиральна машина складається з рами 1, на якій закріплено підкопувач у вигляді плужного корпуса, де до переднього обрізу прикріплений плоский леміш 2 з гвинтовою правосторонньою полицею 3 На рамі закріплений конусний сепаруючий барабан 4 який приводиться в обертальний рух за рахунок зчеплення обода 5 діаметра більшого від діаметра великої основи 9 із ґрунтом Барабан 4 складається з вала 6, прутків 7 і пластин 8 Працює картоплезбиральна машини таким чином При переміщенні машини вздовж рядків картопляного поля за рахунок тракторної тяги робочий орган заглиблюється у землю на задану глибину, зрізає пласт грунту грядки разом з буль 56530 бами За рахунок плоского лемеша 2 подається пласт фунту по гвинтовій правосторонніи полиці З на конусний сепаруючий барабан 4 зі сторони малої основи 10 Сепарація бульб від грунту відбувається за рахунок а) кришення пласта під час його руху по гвинтовій правосторонніи полиці і поверненні його на певний кут при цьому забезпечується якісне рихлення грунту, б) кришення пласта під час його потрапляння на прутково конусний барабан завдяки швидкості обертання барабана, в) розтягування матеріалу пласта, довжини та діаметру барабана величини його конусності, г) відстані між прутками у решітці і інтенсивного просіювання грунту Таким чином, інтенсивне і довге перекочування під дією лиш своєї ваги бульбоносної маси по прутковому решету всередині барабана, приводить до руйнування грудок фунту, що дозволить виключити застосування грудкопошкоджуючих пристроїв і тим самим зберегти бульби від механічних пошкоджень під час збирання картоплезбиральною машинною Запропонована схема картоплезбиральної машини покращує сепарацію бульб на конуснопрутковому барабані, за рахунок чого зменшуються механічні пошкодження бульб, забезпечується краще зберігання картоплі, зменшується КІЛЬКІСТЬ сепаруючих пристроїв, збільшується продуктивність агрегату Конструкція може бути використана в картоплезбиральних машинах, копачах, комбайнах, обладнаних конусним барабанним сепаруючим пристроєм Фіг. 2 Умовні позначення: • маса грунт клубні Фіг. 1 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)236-47-24
