Освітлювальний прилад

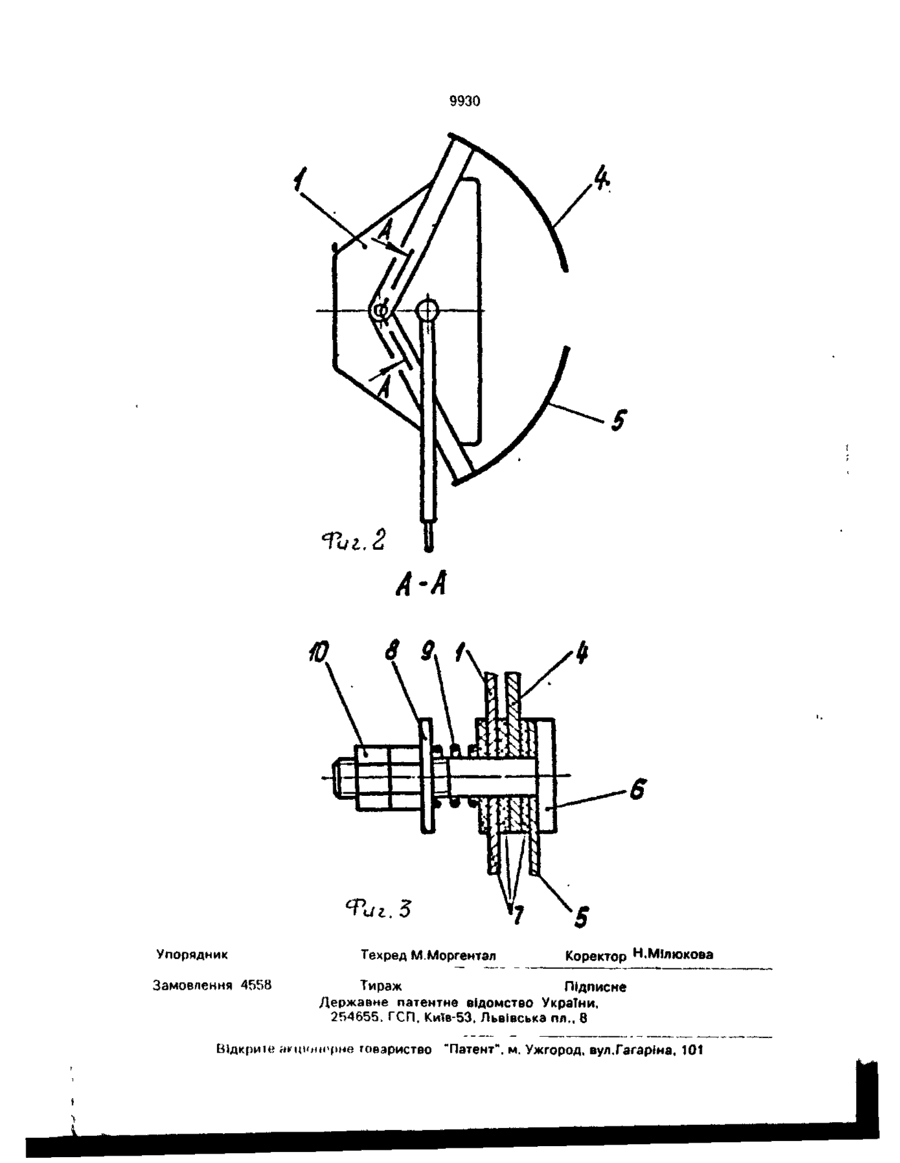

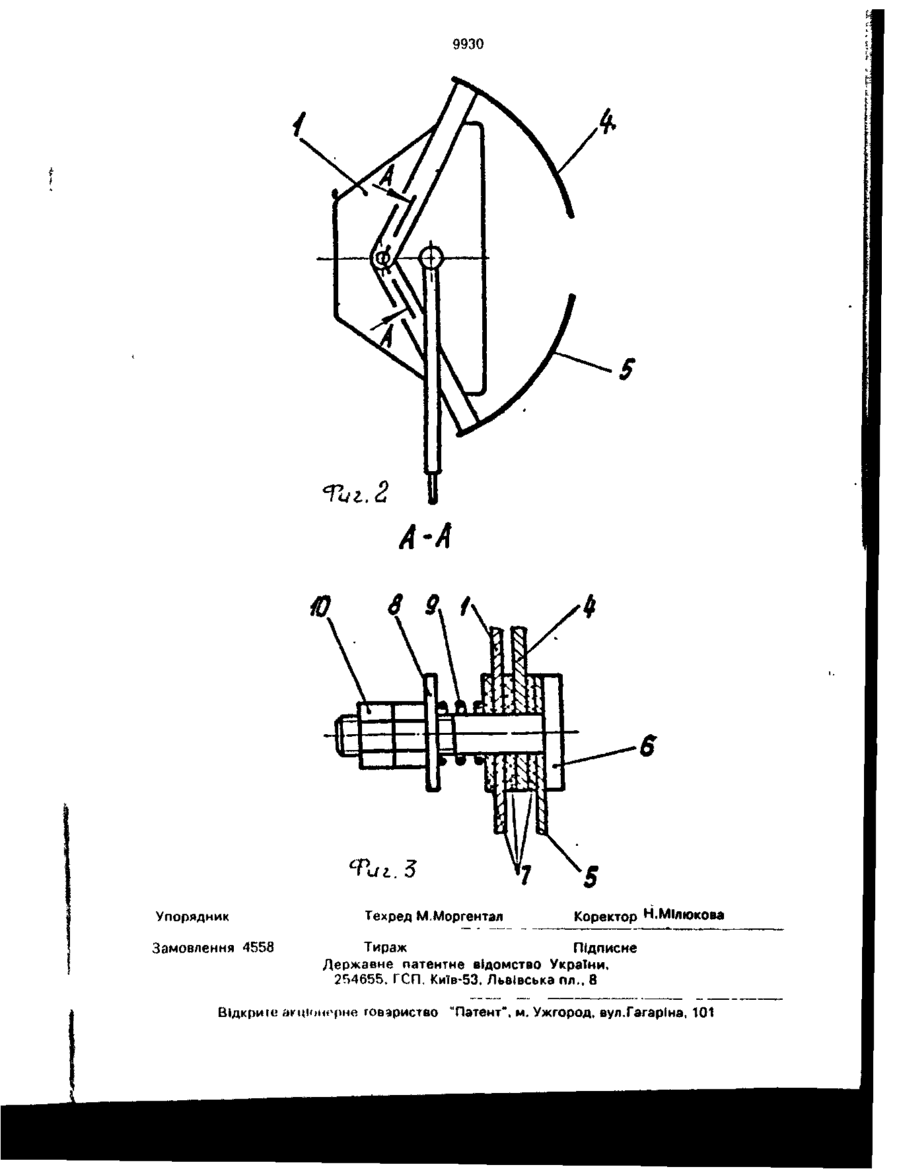

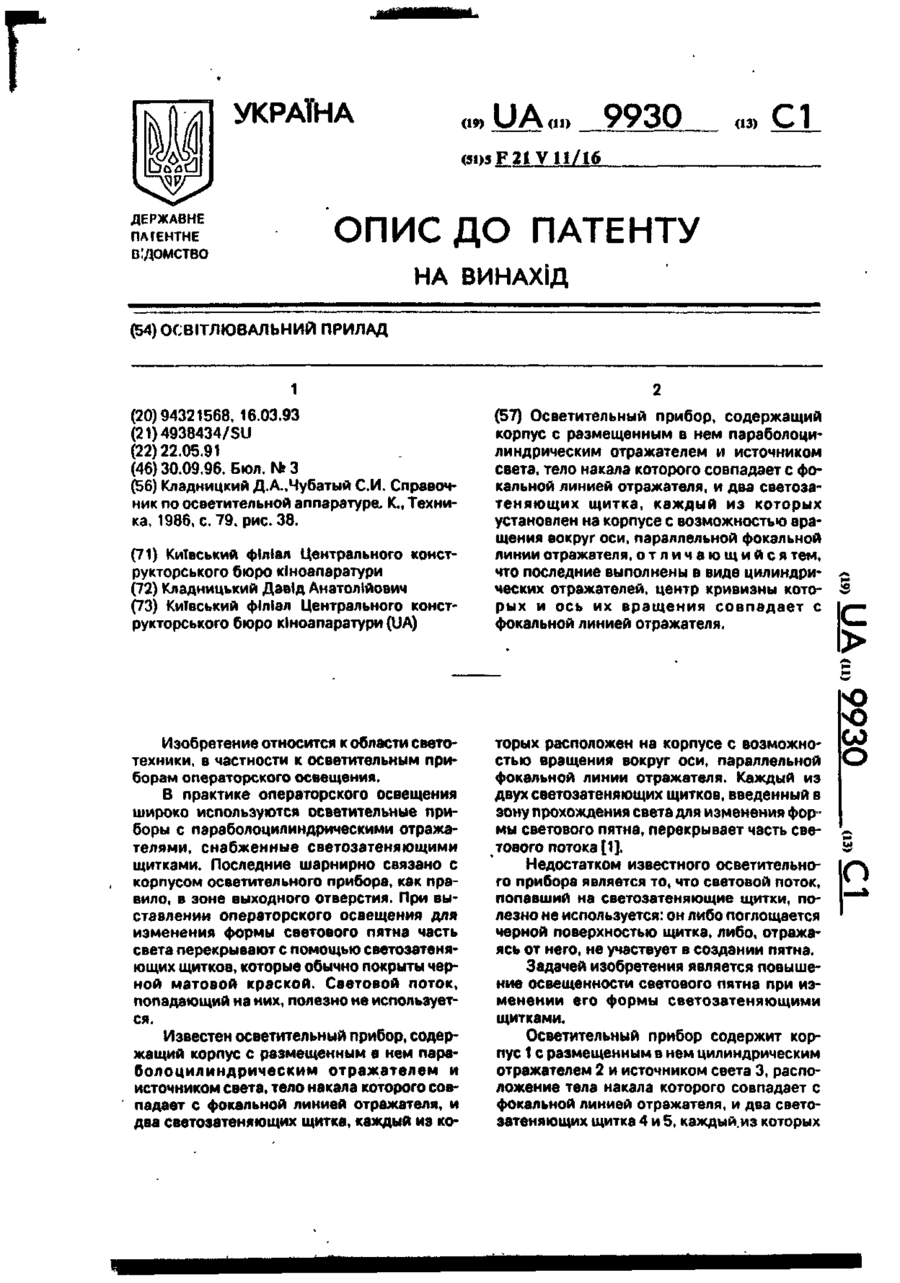

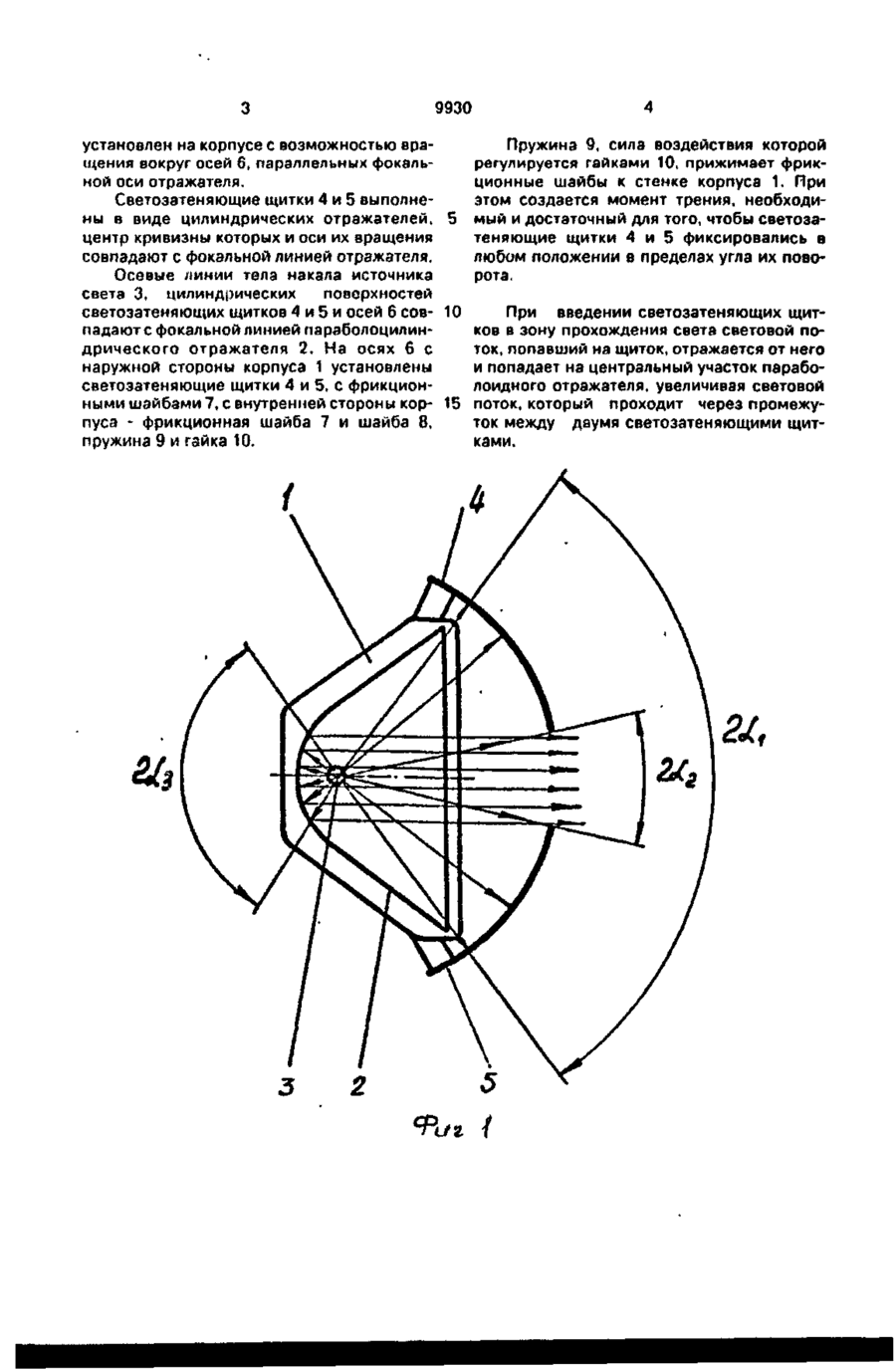

Осветительный прибор, содержащий корпус с размещенным в нем параболоцилиндрическим отражателем и источником света, тело накала которого совпадает с фокальной линией отражателя, и два светозатеняющих щитка, каждый из которых установлен на корпусе с возможностью вращения вокруг оси, параллельной фокальной линии отражателя, о т л и ч а ю щ и й с я тем, что последние выполнены в виде цилиндрических отражателей, центр кривизны которых и ось их вращения совпадает с фокальной линией отражателя. С > Ч) Изобретение относится к области светотехники, в частности к осветительным приборам операторского освещения. В практике операторского освещения широко используются осветительные приборы с парэболоцилиндрическими отражателями, снабженные светозатеняющими щитками. Последние шарнирно связано с корпусом осветительного прибора, как правило, в зоне выходного отверстия. При выставлении операторского освещения для изменения формы светового пятна часть света перекрывают с помощью светозатеняющих щитков, которые обычно покрыты черной матовой краской. Световой поток, попадающий на них, полезно не используется. Известен осветительный прибор, содержащий корпус с размещенным в нем парэболоцилиндрическим отражателем и источником света, тело накала которого совпадает с фокальной линией отражателя, и два светоэатеняющих щитка, каждый из ко торых расположен на корпусе с возможностью вращения вокруг оси, параллельной фокальной линии отражателя. Каждый из двух светозатеняющих щитков, введенный в зону прохождения света для изменения формы светового пятна, перекрывает часть светового потока [1]. Недостатком известного осветительного прибора является то, что световой поток, попавший на светозатеняющие щитки, полезно не используется: он либо поглощается черной поверхностью щитка, либо, отражаясь от него, не участвует в создании пятна. Задачей изобретения является повышение освещенности светового пятна при изменении его формы светозатеняющими щитками. Осветительный прибор содержит корпус 1 с размещенным в нем цилиндрическим отражателем 2 и источником света 3, расположение тела накала которого совпадает с фокальной линией отражателя, и два светозатеняющих щитка 4 и 5, каждый из которых со о О 9930 Пружина 9, сила воздействия которой установлен на корпусе с возможностью врарегулируется гайками 10, прижимает фрикщения вокруг осей 6, параллельных фокальционные шайбы к стенке корпуса 1. При ной оси отражателя. этом создается момент трения, необходиСветозатеняющие щитки 4 и 5 выполнемый и достаточный для того, чтобы светозаны в виде цилиндрических отражателей, теняющие щитки 4 и 5 фиксировались в центр кривизны которых и оси их вращения любом положении в пределах угла их повосовпадают с фокальной линией отражателя. рота. Осевые линии тела накала источника света 3, цилиндрических поверхностей светозатеняющих щитков 4 и 5 и осей 6 сов- 10 При введении светозатеняющих щит-* падают с фокальной линией параболоцилинков в зону прохождения света световой подрического отражателя 2. На осях б с ток, попавший на щиток, отражается от него наружной стороны корпуса 1 установлены и попадает на центральный участок парабосветозатеняющие щитки 4 и 5, с фрикционлоидного отражателя, увеличивая световой ными шайбами 7, с внутренней стороны кор- 15 поток, который проходит через промежупуса - фрикционная шайба 7 и шайба 8. ток между двумя светозатеняющими щитпружина 9 и гайка 10. ками. 9930 A-A Фаг.. З Упорядник Замовлення 4558 Техред М.Моргентал Коректор Н.Мілюкова Тираж Підписне Державне патентне відомство України, 254655. ГСП. Київ-53. Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна. 101 УКРАЇНА (19) UA,n, (505 F 21V 9930 (13) СІ 11/16 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ОСВІТЛЮВАЛЬНИЙ ПРИЛАД 1 (20)94321568, 16.03.93 (21)4938434/SU (22)22.05.91 (46) 30.09.96. Бюл. N! З (56) Кладницкий Д.А.,Чубатый С И . Справочник по осветительной аппаратуре. К., Техника, 1986, с. 79, рис.38. (71) Київський філіал Центрального конструкторського бюро кіноапаратури (72) Кладницький Давід Анатолійович (73) Київський філіал Центрального конструкторського бюро кіноапаратури (UA) (57) Осветительный прибор, содержащий корпус с размещенным в нем параболоцилиндрическим отражателем и источником света, тело накала которого совпадает с фокальной линией отражателя, и два светозатеняющих щитка, каждый из которых установлен на корпусе с возможностью вращения вокруг оси, параллельной фокальной линии отражателя, о т л и ч а ю щ и й с я тем, что последние выполнены в виде цилиндрических отражателей, центр кривизны которых и ось их вращения совпадает с фокальной линией отражателя. Изобретение относится к области светотехники, в частности к осветительным приборам операторского освещения. В практике операторского освещения широко используются осветительные приборы с параболоцилиндрическими отражателями, снабженные светозатеняющими щитками. Последние шарнирно связано с корпусом осветительного прибора, как правило, в зоне выходного отверстия. При выставлении операторского освещения для изменения формы светового пятна часть света перекрывают с помощью светозатеняющих щитков, которые обычно покрыты черной матовой краской. Световой поток, попадающий на них, полезно не используется. Известен осветительный прибор, содержащий корпус с размещенным в нем параболоцилиндрическим отражателем и источником света, тело накала которого совпадает с фокальной линией отражателя, и два светозатеняющих щитка, каждый из ко торых расположен на корпусе с возможностью вращения вокруг оси, параллельной фокальной линии отражателя. Каждый из двух светозатеняющих щитков, введенный в зону прохождения света для изменения формы светового пятна, перекрывает часть светового потока [1]. Недостатком известного осветительного прибора является то, что световой поток, попавший на светозатеняющие щитки, полезно не используется: он либо поглощается черной поверхностью щитка, либо, отражаясь от него, не участвует в создании пятна. Задачей изобретения является повышение освещенности светового пятна при изменении его формы светозатеняющими щитками. Осветительный прибор содержит корпус 1 с размещенным в нем цилиндрическим отражателем 2 и источником света 3, расположение тела накала которого совпадает с фокальной линией отражателя, и два светозатеняющих щитка 4 и 5, каждый.из которых С > со о о 9930 Пружина 9, сила воздействия которой установлен на корпусе с возможностью врарегулируется гайками 10, прижимает фрикщения вокруг осей б, параллельных фокальционные шайбы к стенке корпуса 1. При ной оси отражателя. этом создается момент трения, необходиСветозатеняющие щитки 4 и 5 выполнены в виде цилиндрических отражателей, 5 мый и достаточный для того, чтобы светозатеняющие щитки 4 и 5 фиксировались в центр кривизны которых и оси их вращения любом положении в пределах угла их повосовпадают с фокальной линией отражателя. рота. Осевые линии тела накала источника света 3, цилиндрических поверхностей светозатеняющих щитков 4 и 5 и осей б сов- 10 При введении светозатеняющих щитпадают с фокальной линией парэболоцилинков в зону прохождения света световой подрического отражателя 2. На осях б с ток, попавший на щиток, отражается от него наружной стороны корпуса 1 установлены и попадает на центральный участок парабосветозатеняющие щитки 4 и 5, с фрикционлоидного отражателя, увеличивая световой ными шайбами 7, с внутренней стороны кор- 15 поток, который проходит через промежупуса - фрикционная шайба 7 и шайба 8, ток между двумя светозатеняющими щитпружина 9 и гайка 10. ками. 9930 A-A Упорядник Замовлення 4558 Техред М.Моргентал Коректор Н.Мілюкова Тираж Підписне Державне патентне відомство УкраТни, 254655. ГСП. Київ-53. Львівська пл., 8 Відкрию акціонерне говариство "Патент", м. Ужгород, вул.Гагаріна, 101
