Вузол поділу

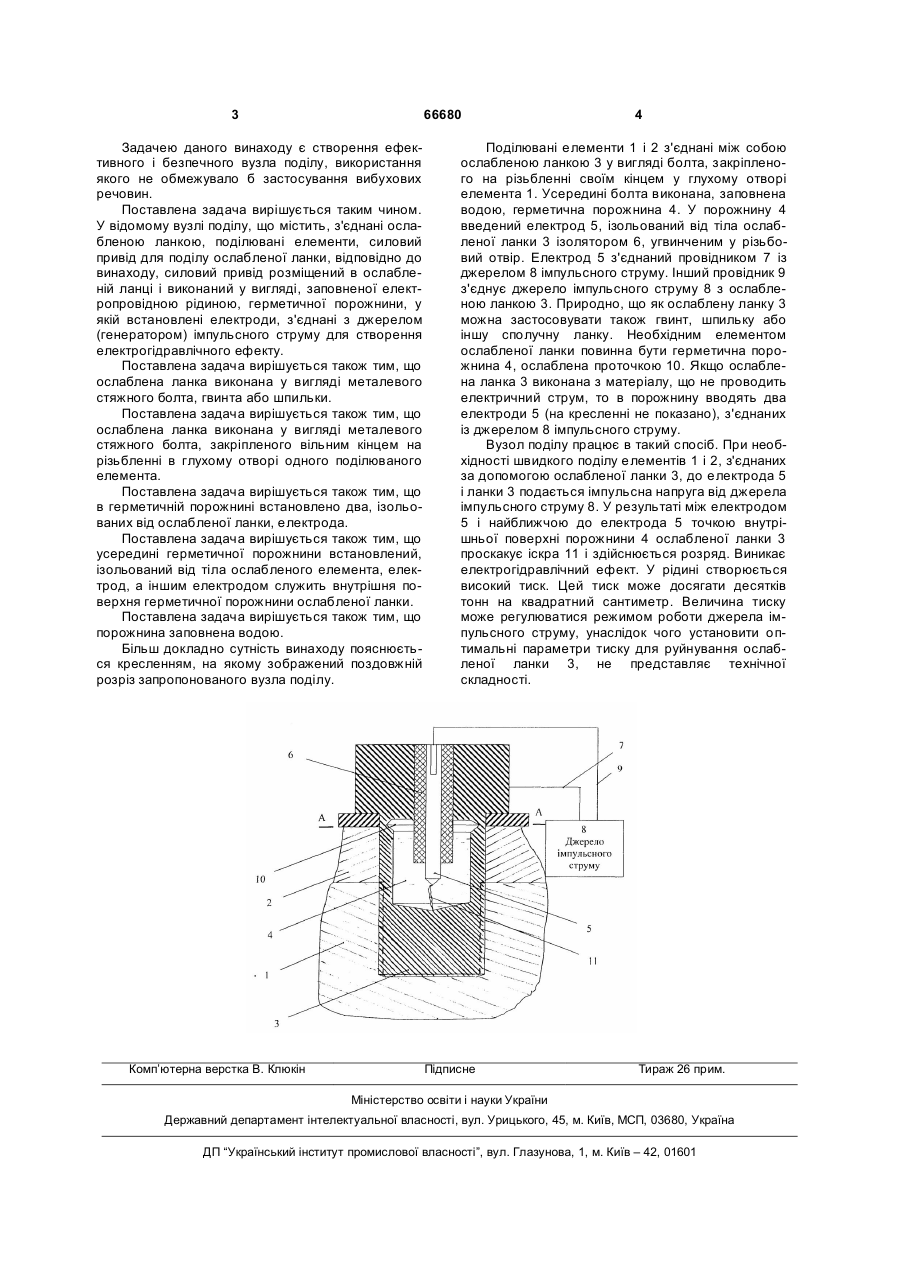

1. Вузол поділу, що містить з'єднані ослабленою ланкою поділювані елементи, силовий привід для поділу ослабленої ланки, який відрізняється тим, що силовий привід розміщений в ослабленій ланці і виконаний у вигляді заповненої електропровідною рідиною герметичної порожнини, у якій встановлені електроди, з'єднані з джерелом (гене C2 2 (19) 1 3 66680 Задачею даного винаходу є створення ефективного і безпечного вузла поділу, використання якого не обмежувало б застосування вибухових речовин. Поставлена задача вирішується таким чином. У відомому вузлі поділу, що містить, з'єднані ослабленою ланкою, поділювані елементи, силовий привід для поділу ослабленої ланки, відповідно до винаходу, силовий привід розміщений в ослабленій ланці і виконаний у вигляді, заповненої електропровідною рідиною, герметичної порожнини, у якій встановлені електроди, з'єднані з джерелом (генератором) імпульсного струму для створення електрогідравлічного ефекту. Поставлена задача вирішується також тим, що ослаблена ланка виконана у вигляді металевого стяжного болта, гвинта або шпильки. Поставлена задача вирішується також тим, що ослаблена ланка виконана у вигляді металевого стяжного болта, закріпленого вільним кінцем на різьбленні в глухому отворі одного поділюваного елемента. Поставлена задача вирішується також тим, що в герметичній порожнині встановлено два, ізольованих від ослабленої ланки, електрода. Поставлена задача вирішується також тим, що усередині герметичної порожнини встановлений, ізольований від тіла ослабленого елемента, електрод, а іншим електродом служить внутрішня поверхня герметичної порожнини ослабленої ланки. Поставлена задача вирішується також тим, що порожнина заповнена водою. Більш докладно сутність винаходу пояснюється кресленням, на якому зображений поздовжній розріз запропонованого вузла поділу. Комп’ютерна верстка В. Клюкін 4 Поділювані елементи 1 і 2 з'єднані між собою ослабленою ланкою 3 у вигляді болта, закріпленого на різьбленні своїм кінцем у глухому отворі елемента 1. Усередині болта виконана, заповнена водою, герметична порожнина 4. У порожнину 4 введений електрод 5, ізольований від тіла ослабленої ланки 3 ізолятором 6, угвинченим у різьбовий отвір. Електрод 5 з'єднаний провідником 7 із джерелом 8 імпульсного струму. Інший провідник 9 з'єднує джерело імпульсного струму 8 з ослабленою ланкою 3. Природно, що як ослаблену ланку 3 можна застосовувати також гвинт, шпильку або іншу сполучну ланку. Необхідним елементом ослабленої ланки повинна бути герметична порожнина 4, ослаблена проточкою 10. Якщо ослаблена ланка 3 виконана з матеріалу, що не проводить електричний струм, то в порожнину вводять два електроди 5 (на кресленні не показано), з'єднаних із джерелом 8 імпульсного струму. Вузол поділу працює в такий спосіб. При необхідності швидкого поділу елементів 1 і 2, з'єднаних за допомогою ослабленої ланки 3, до електрода 5 і ланки 3 подається імпульсна напруга від джерела імпульсного струму 8. У результаті між електродом 5 і найближчою до електрода 5 точкою внутрішньої поверхні порожнини 4 ослабленої ланки 3 проскакує іскра 11 і здійснюється розряд. Виникає електрогідравлічний ефект. У рідині створюється високий тиск. Цей тиск може досягати десятків тонн на квадратний сантиметр. Величина тиску може регулюватися режимом роботи джерела імпульсного струму, унаслідок чого установити оптимальні параметри тиску для руйнування ослабленої ланки 3, не представляє технічної складності. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
