Розгінний блок ракети-носія

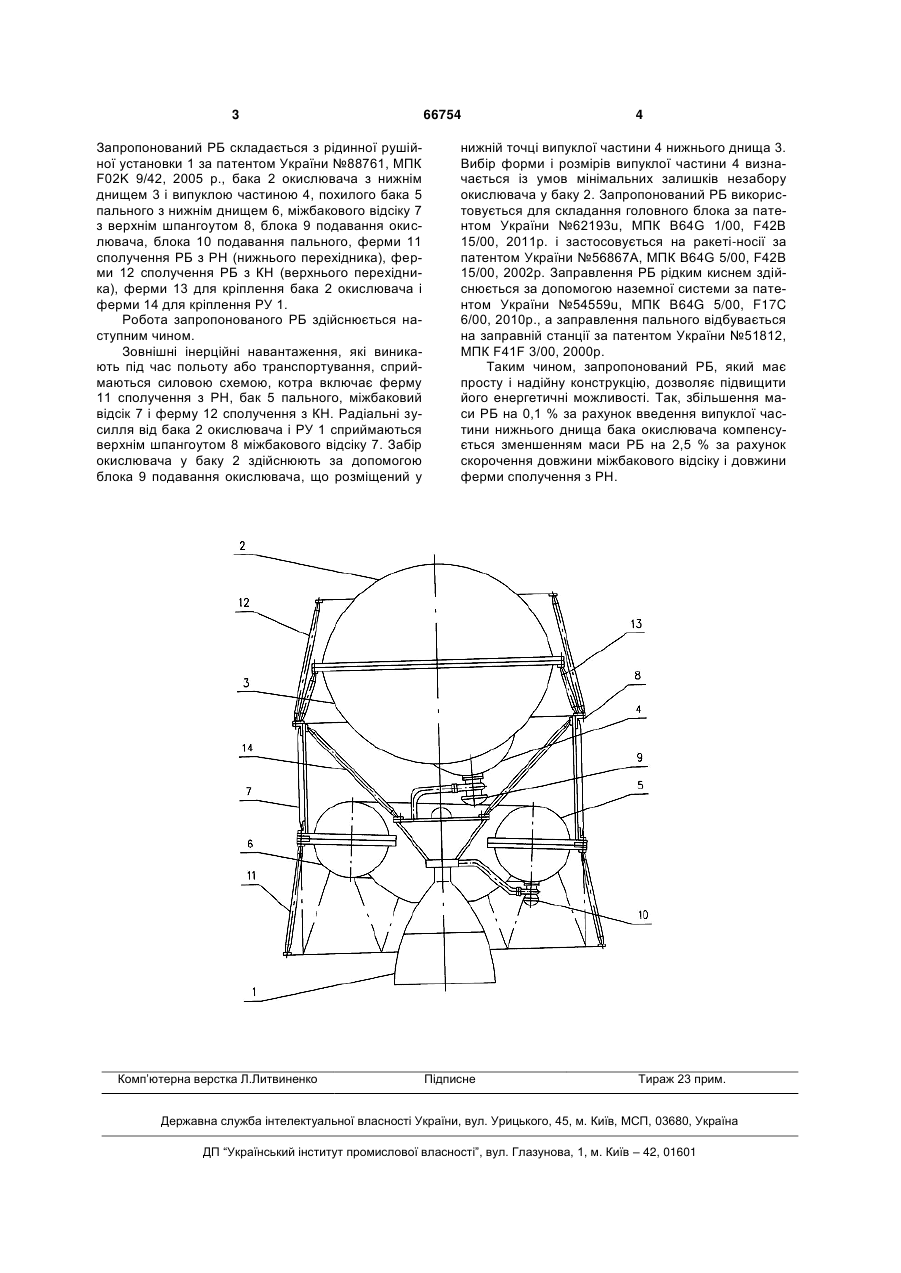

Розгінний блок ракети-носія, що містить рушійну установку, баки окислювача і пального, на нижніх днищах котрих змонтовані відповідно блоки подавання окислювача і пального, міжбаковий відсік та ферми сполучення блока з ракетоюносієм і корисним навантаженням, який відрізняється тим, що у нижньому днищі бака окислювача виконана випукла частина, зміщена у поперечному напрямку від поздовжньої осі блока, у нижній точці якої закріплений блок подавання окислювача. (19) (21) u201110510 (22) 30.08.2011 (24) 10.01.2012 (46) 10.01.2012, Бюл.№ 1, 2012 р. (72) ГОЛОБОРОДЬКО ОЛЕКСІЙ ОЛЕКСАНДРОВИЧ, ДЕЙНЕКА СЕРГІЙ ВІКТОРОВИЧ, КОЛОДІЙЧУК ВЯЧЕСЛАВ ВОЛОДИМИРОВИЧ, МОКІН АНДРІЙ ОЛЕКСАНДРОВИЧ, МОКІН ОЛЕКСАНДР ВАСИЛЬОВИЧ, СУМАТОХІН МАКСИМ МИКОЛАЙОВИЧ (73) ГОЛОБОРОДЬКО ОЛЕКСІЙ ОЛЕКСАНДРОВИЧ, ДЕЙНЕКА СЕРГІЙ ВІКТОРОВИЧ, КОЛОДІЙЧУК ВЯЧЕСЛАВ ВОЛОДИМИРОВИЧ, МОКІН АН 3 Запропонований РБ складається з рідинної рушійної установки 1 за патентом України №88761, МПК F02K 9/42, 2005 р., бака 2 окислювача з нижнім днищем 3 і випуклою частиною 4, похилого бака 5 пального з нижнім днищем 6, міжбакового відсіку 7 з верхнім шпангоутом 8, блока 9 подавання окислювача, блока 10 подавання пального, ферми 11 сполучення РБ з РН (нижнього перехідника), ферми 12 сполучення РБ з КН (верхнього перехідника), ферми 13 для кріплення бака 2 окислювача і ферми 14 для кріплення РУ 1. Робота запропонованого РБ здійснюється наступним чином. Зовнішні інерційні навантаження, які виникають під час польоту або транспортування, сприймаються силовою схемою, котра включає ферму 11 сполучення з РН, бак 5 пального, міжбаковий відсік 7 і ферму 12 сполучення з КН. Радіальні зусилля від бака 2 окислювача і РУ 1 сприймаються верхнім шпангоутом 8 міжбакового відсіку 7. Забір окислювача у баку 2 здійснюють за допомогою блока 9 подавання окислювача, що розміщений у Комп’ютерна верстка Л.Литвиненко 66754 4 нижній точці випуклої частини 4 нижнього днища 3. Вибір форми і розмірів випуклої частини 4 визначається із умов мінімальних залишків незабору окислювача у баку 2. Запропонований РБ використовується для складання головного блока за патентом України №62193u, МПК B64G 1/00, F42B 15/00, 2011р. і застосовується на ракеті-носії за патентом України №56867А, МПК B64G 5/00, F42B 15/00, 2002р. Заправлення РБ рідким киснем здійснюється за допомогою наземної системи за патентом України №54559u, МПК B64G 5/00, F17C 6/00, 2010р., а заправлення пального відбувається на заправній станції за патентом України №51812, МПК F41F 3/00, 2000р. Таким чином, запропонований РБ, який має просту і надійну конструкцію, дозволяє підвищити його енергетичні можливості. Так, збільшення маси РБ на 0,1 % за рахунок введення випуклої частини нижнього днища бака окислювача компенсується зменшенням маси РБ на 2,5 % за рахунок скорочення довжини міжбакового відсіку і довжини ферми сполучення з РН. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
