Спосіб відновлення працездатності ланцюгових передач та пристроїв
Номер патенту: 66873
Опубліковано: 25.01.2012
Автори: Настасенко Валентин Олексійович, Проценко Владислав Олександрович
Формула / Реферат
Спосіб відновлення працездатності ланцюгових передач та пристроїв, що включає виконання на зубцях зірочок прорізів і введення в них самогальмівних клинів, який відрізняється тим, що після введення в прорізи клинів бічні сторони зубців обробляють до утворення початкового профілю зубців, а виступаючі по зовнішньому діаметру ділянки клинів обробляють до початкової величини зовнішнього діаметра зубців.
Текст

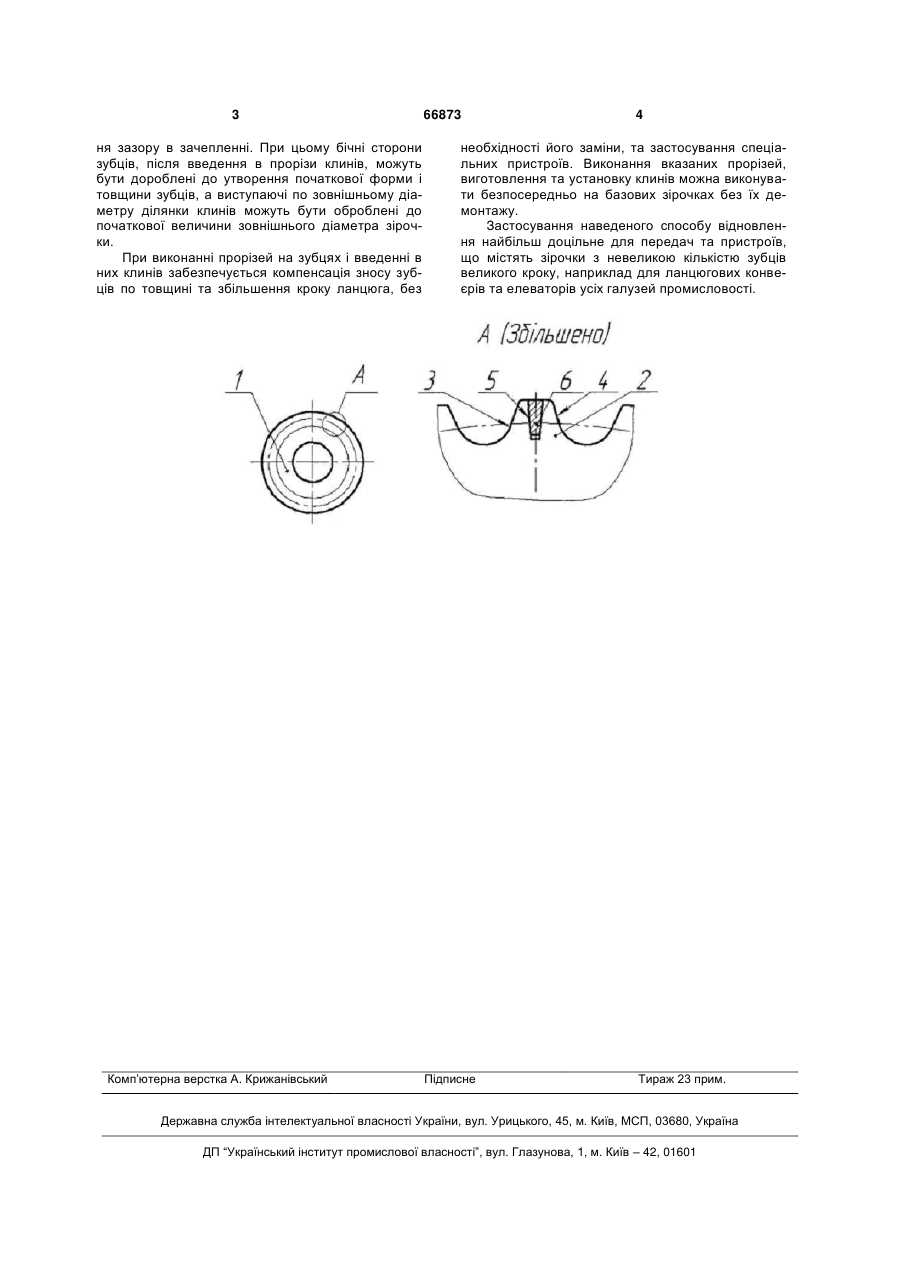

Спосіб відновлення працездатності ланцюгових передач та пристроїв, що включає виконання на зубцях зірочок прорізів і введення в них самогальмівних клинів, який відрізняється тим, що після введення в прорізи клинів бічні сторони зубців обробляють до утворення початкового профілю зубців, а виступаючі по зовнішньому діаметру ділянки клинів обробляють до початкової величини зовнішнього діаметра зубців. (19) (21) u201107231 (22) 07.06.2011 (24) 25.01.2012 (46) 25.01.2012, Бюл.№ 2, 2012 р. (72) НАСТАСЕНКО ВАЛЕНТИН ОЛЕКСІЙОВИЧ, ПРОЦЕНКО ВЛАДИСЛАВ ОЛЕКСАНДРОВИЧ (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 ня зазору в зачепленні. При цьому бічні сторони зубців, після введення в прорізи клинів, можуть бути дороблені до утворення початкової форми і товщини зубців, а виступаючі по зовнішньому діаметру ділянки клинів можуть бути оброблені до початкової величини зовнішнього діаметра зірочки. При виконанні прорізей на зубцях і введенні в них клинів забезпечується компенсація зносу зубців по товщині та збільшення кроку ланцюга, без Комп’ютерна верстка А. Крижанівський 66873 4 необхідності його заміни, та застосування спеціальних пристроїв. Виконання вказаних прорізей, виготовлення та установку клинів можна виконувати безпосередньо на базових зірочках без їх демонтажу. Застосування наведеного способу відновлення найбільш доцільне для передач та пристроїв, що містять зірочки з невеликою кількістю зубців великого кроку, наприклад для ланцюгових конвеєрів та елеваторів усіх галузей промисловості. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for renewal of operability of chain gearings and devices
Автори англійськоюNastasenko Valentyn Oleksiiovych, Protsenko Vladyslav Oleksandrovych
Назва патенту російськоюСпособ восстановления работоспособности цепных передач и устройств
Автори російськоюНастасенко Валентин Алексеевич, Проценко Владислав Александрович
МПК / Мітки
Мітки: відновлення, спосіб, працездатності, пристроїв, ланцюгових, передач
Код посилання
<a href="https://ua.patents.su/2-66873-sposib-vidnovlennya-pracezdatnosti-lancyugovikh-peredach-ta-pristrov.html" target="_blank" rel="follow" title="База патентів України">Спосіб відновлення працездатності ланцюгових передач та пристроїв</a>
