Занурювальний електронасос для забруднених вод

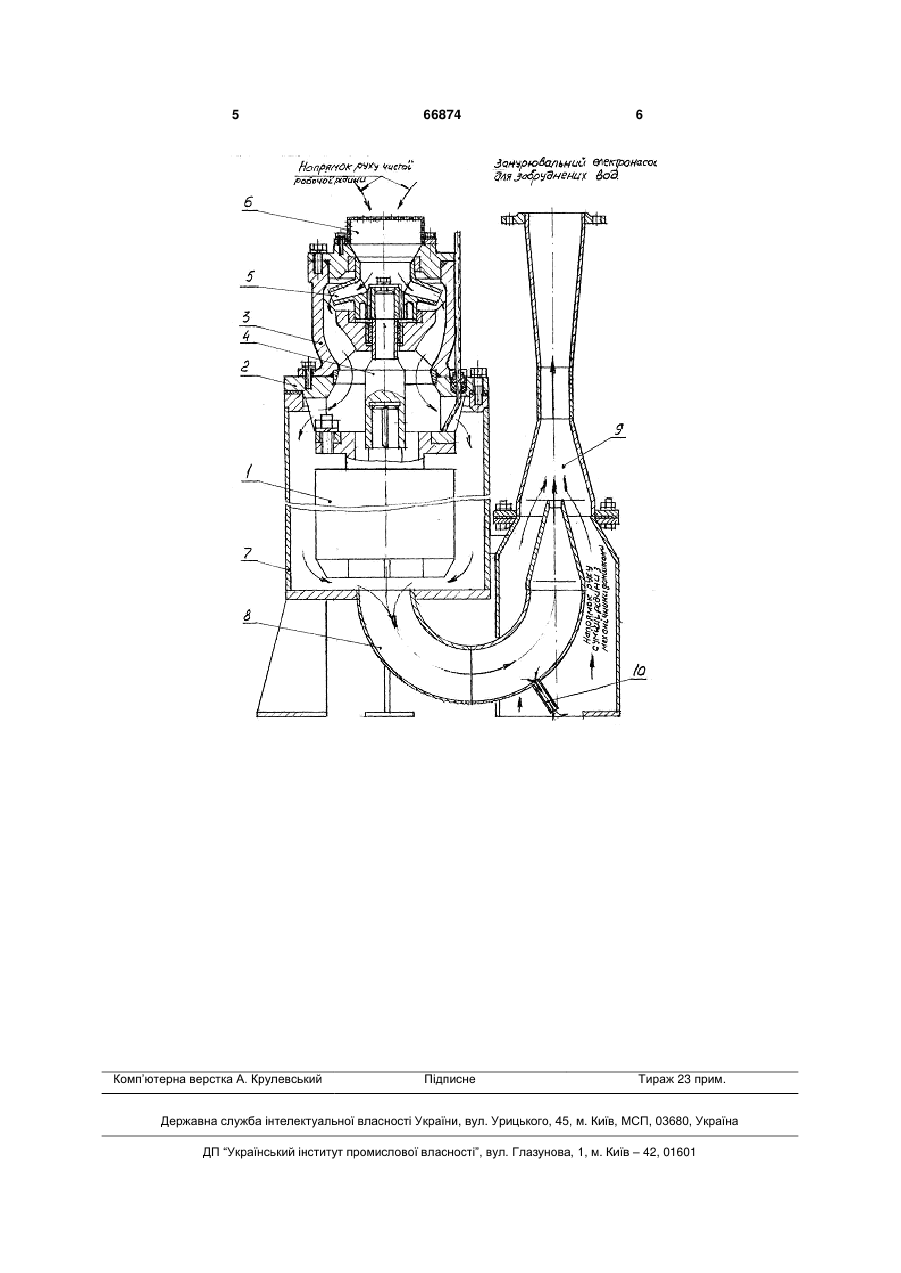

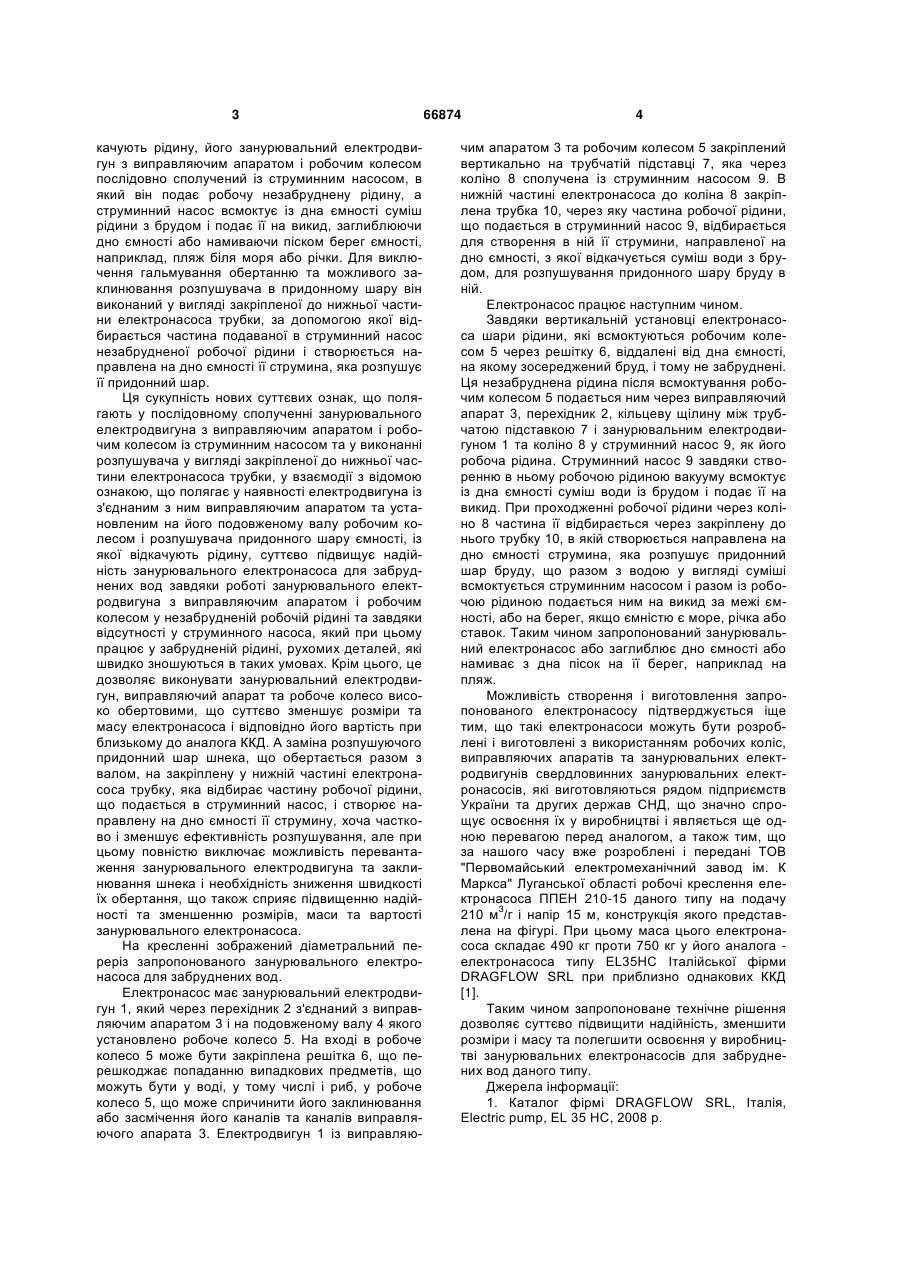

1. Занурювальний електронасос для забруднених вод, що містить занурювальний електродвигун, з'єднаний з ним виправляючий апарат, установлене на подовженому валу електродвигуна робоче колесо та розпушувач придонного шару ємності, із якої він відкачує рідину, який відрізняється тим, що занурювальний електродвигун з 3 качують рідину, його занурювальний електродвигун з виправляючим апаратом і робочим колесом послідовно сполучений із струминним насосом, в який він подає робочу незабруднену рідину, а струминний насос всмоктує із дна ємності суміш рідини з брудом і подає її на викид, заглиблюючи дно ємності або намиваючи піском берег ємності, наприклад, пляж біля моря або річки. Для виключення гальмування обертанню та можливого заклинювання розпушувача в придонному шару він виконаний у вигляді закріпленої до нижньої частини електронасоса трубки, за допомогою якої відбирається частина подаваної в струминний насос незабрудненої робочої рідини і створюється направлена на дно ємності її струмина, яка розпушує її придонний шар. Ця сукупність нових суттєвих ознак, що полягають у послідовному сполученні занурювального електродвигуна з виправляючим апаратом і робочим колесом із струминним насосом та у виконанні розпушувача у вигляді закріпленої до нижньої частини електронасоса трубки, у взаємодії з відомою ознакою, що полягає у наявності електродвигуна із з'єднаним з ним виправляючим апаратом та установленим на його подовженому валу робочим колесом і розпушувача придонного шару ємності, із якої відкачують рідину, суттєво підвищує надійність занурювального електронасоса для забруднених вод завдяки роботі занурювального електродвигуна з виправляючим апаратом і робочим колесом у незабрудненій робочій рідині та завдяки відсутності у струминного насоса, який при цьому працює у забрудненій рідині, рухомих деталей, які швидко зношуються в таких умовах. Крім цього, це дозволяє виконувати занурювальний електродвигун, виправляючий апарат та робоче колесо високо обертовими, що суттєво зменшує розміри та масу електронасоса і відповідно його вартість при близькому до аналога ККД. А заміна розпушуючого придонний шар шнека, що обертається разом з валом, на закріплену у нижній частині електронасоса трубку, яка відбирає частину робочої рідини, що подається в струминний насос, і створює направлену на дно ємності її струмину, хоча частково і зменшує ефективність розпушування, але при цьому повністю виключає можливість перевантаження занурювального електродвигуна та заклинювання шнека і необхідність зниження швидкості їх обертання, що також сприяє підвищенню надійності та зменшенню розмірів, маси та вартості занурювального електронасоса. На кресленні зображений діаметральний переріз запропонованого занурювального електронасоса для забруднених вод. Електронасос має занурювальний електродвигун 1, який через перехідник 2 з'єднаний з виправляючим апаратом 3 і на подовженому валу 4 якого установлено робоче колесо 5. На вході в робоче колесо 5 може бути закріплена решітка 6, що перешкоджає попаданню випадкових предметів, що можуть бути у воді, у тому числі і риб, у робоче колесо 5, що може спричинити його заклинювання або засмічення його каналів та каналів виправляючого апарата 3. Електродвигун 1 із виправляю 66874 4 чим апаратом 3 та робочим колесом 5 закріплений вертикально на трубчатій підставці 7, яка через коліно 8 сполучена із струминним насосом 9. В нижній частині електронасоса до коліна 8 закріплена трубка 10, через яку частина робочої рідини, що подається в струминний насос 9, відбирається для створення в ній її струмини, направленої на дно ємності, з якої відкачується суміш води з брудом, для розпушування придонного шару бруду в ній. Електронасос працює наступним чином. Завдяки вертикальній установці електронасоса шари рідини, які всмоктуються робочим колесом 5 через решітку 6, віддалені від дна ємності, на якому зосереджений бруд, і тому не забруднені. Ця незабруднена рідина після всмоктування робочим колесом 5 подається ним через виправляючий апарат 3, перехідник 2, кільцеву щілину між трубчатою підставкою 7 і занурювальним електродвигуном 1 та коліно 8 у струминний насос 9, як його робоча рідина. Струминний насос 9 завдяки створенню в ньому робочою рідиною вакууму всмоктує із дна ємності суміш води із брудом і подає її на викид. При проходженні робочої рідини через коліно 8 частина її відбирається через закріплену до нього трубку 10, в якій створюється направлена на дно ємності струмина, яка розпушує придонний шар бруду, що разом з водою у вигляді суміші всмоктується струминним насосом і разом із робочою рідиною подається ним на викид за межі ємності, або на берег, якщо ємністю є море, річка або ставок. Таким чином запропонований занурювальний електронасос або заглиблює дно ємності або намиває з дна пісок на її берег, наприклад на пляж. Можливість створення і виготовлення запропонованого електронасосу підтверджується іще тим, що такі електронасоси можуть бути розроблені і виготовлені з використанням робочих коліс, виправляючих апаратів та занурювальних електродвигунів свердловинних занурювальних електронасосів, які виготовляються рядом підприємств України та других держав СНД, що значно спрощує освоєння їх у виробництві і являється ще одною перевагою перед аналогом, а також тим, що за нашого часу вже розроблені і передані ТОВ "Первомайський електромеханічний завод ім. К Маркса" Луганської області робочі креслення електронасоса ППЕН 210-15 даного типу на подачу 3 210 м /г і напір 15 м, конструкція якого представлена на фігурі. При цьому маса цього електронасоса складає 490 кг проти 750 кг у його аналога електронасоса типу EL35HC Італійської фірми DRAGFLOW SRL при приблизно однакових ККД [1]. Таким чином запропоноване технічне рішення дозволяє суттєво підвищити надійність, зменшити розміри і масу та полегшити освоєння у виробництві занурювальних електронасосів для забруднених вод даного типу. Джерела інформації: 1. Каталог фірмі DRAGFLOW SRL, Італія, Electric pump, EL 35 НС, 2008 p. 5 Комп’ютерна верстка А. Крулевський 66874 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
