Пристрій для виміру деформації вигину на деталях, що обертаються, який містить тензорезистори, суматор, блок виділяння результуючого значення сигналу, який відрізняється тим, що він додатково містить два квадратори, кожний з яких своїм входом з'єднаний з виходом одного із каналів підсилюючої апаратури, а виходом - з одним із входів суматора, блок виділяння результуючого значення сигналу виконаний у вигляді блока витягнення квадратного кореня, один із каналів підсилюючої апаратури виконаний з можливістю регулювання за чутливістю, а тензорезистори розміщені ортогонально в одному поперечному перерізі деталі, що обертається, в двох взаємно перпендикулярних площинах.

Текст

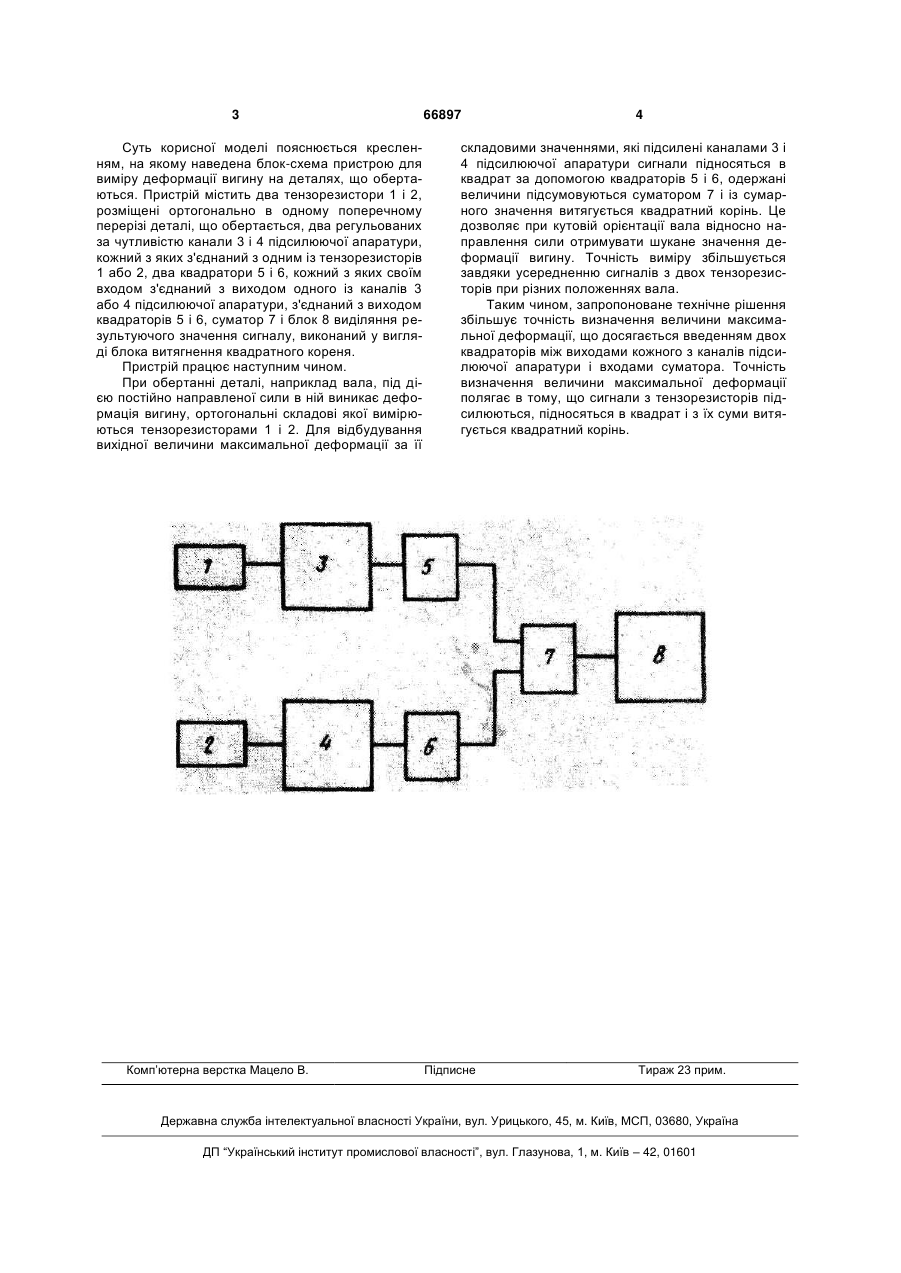

Пристрій для виміру деформації вигину на деталях, що обертаються, який містить тензорезистори, суматор, блок виділяння результуючого 3 Суть корисної моделі пояснюється кресленням, на якому наведена блок-схема пристрою для виміру деформації вигину на деталях, що обертаються. Пристрій містить два тензорезистори 1 і 2, розміщені ортогонально в одному поперечному перерізі деталі, що обертається, два регульованих за чутливістю канали 3 і 4 підсилюючої апаратури, кожний з яких з'єднаний з одним із тензорезисторів 1 або 2, два квадратори 5 і 6, кожний з яких своїм входом з'єднаний з виходом одного із каналів 3 або 4 підсилюючої апаратури, з'єднаний з виходом квадраторів 5 і 6, суматор 7 і блок 8 виділяння результуючого значення сигналу, виконаний у вигляді блока витягнення квадратного кореня. Пристрій працює наступним чином. При обертанні деталі, наприклад вала, під дією постійно направленої сили в ній виникає деформація вигину, ортогональні складові якої вимірюються тензорезисторами 1 і 2. Для відбудування вихідної величини максимальної деформації за її Комп’ютерна верстка Мацело В. 66897 4 складовими значеннями, які підсилені каналами 3 і 4 підсилюючої апаратури сигнали підносяться в квадрат за допомогою квадраторів 5 і 6, одержані величини підсумовуються суматором 7 і із сумарного значення витягується квадратний корінь. Це дозволяє при кутовій орієнтації вала відносно направлення сили отримувати шукане значення деформації вигину. Точність виміру збільшується завдяки усередненню сигналів з двох тензорезисторів при різних положеннях вала. Таким чином, запропоноване технічне рішення збільшує точність визначення величини максимальної деформації, що досягається введенням двох квадраторів між виходами кожного з каналів підсилюючої апаратури і входами суматора. Точність визначення величини максимальної деформації полягає в тому, що сигнали з тензорезисторів підсилюються, підносяться в квадрат і з їх суми витягується квадратний корінь. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
